Script-Sprache für programmierbare Terminals

Autor: Wolfgang Büscher, MKT Systemtechnik
Datum: 2024-12-16 (ISO 8601)
Quelldatei ("Master"): <WB/ProgrammingTool>..help\scripting_49.htm
Online: www.mkt-sys.de/MKT-CD/upt/help/scripting_49.htm
       ( Hinweis: In der druckbaren Variante dieser Datei,  ?/Doku/art85122_UPT_Scripting_DE.pdf, funktionieren die externen Links nicht. )


Inhalt

1. Einleitung
   1. Prinzip
   2. Freischaltbare Funktionen (erweiterte Script-Funktionen)
2. Script-Editor mit integriertem Debugger
   1. Editor Toolbar
   2. Hotkeys und Kontext-Menüs des Script-Editors
   3. Debugging
      1. Breakpoints, Single-Step
      2. Disassembler
      3. Trace
      4. Fehlermeldungen / Fehler-Historie
      5. Stack-Anzeige
      6. Symbol-Tabelle mit Variablen, Funktionsnamen, etc
      7. Überwachte Ausdrücke ("Watch-Liste")
      8. Anzeige der vom Script dynamisch allozierten Speicherblöcke
      9. Testen der Applikation im RAM (statt FLASH) des Zielsystems
3. Interaktion zwischen Script und Display (d.h. den "programmierbaren Anzeigeseiten")
   1. Aufruf einer Script-Prozedur beim Betätigen eines Buttons
   2. Ändern eines Anzeige-Elements per Script (Text, Farben, usw.)
4. Sprachbeschreibung (Referenz)
   1. Numerische Werte und Konvertierung von numerischen Datentypen
   2. Strings (Zeichenketten)
      1. Zeichenketten mit verschiedenen Kodierungen ("DOS", "ANSI", "Unicode")
      2. Verwendung von Zeichenketten und deren Format im Speicher
      3. String-Konstanten mit Sonderzeichen
      4. Strings mit Backslash-Sequenzen
      5. Funktionen zur String-Verarbeitung :
         append chr ansi_chr unicode_chr CharAt char_encoding
         atoi atof itoa ftoa hex HexString BinaryString
         strlen strpos strpos2 stripos strrpos strripos substr
         ParseInteger ParseFloat ParseHexString ParseBinaryString CAN_ParseString

   3. Konstanten
      1. Fest eingebaute Konstanten
      2. Anwenderdefinierte Konstanten
      3. 'Berechnete' Konstanten
      4. Konstanten-Arrays ("Tabellen mit festem Inhalt")
   4. Datentypen (fest und benutzerdefiniert)
      1. int, float, double, string,   byte, word, dword, bool, tColor
      2. anytype
      3. tMessage, tCANmsg, tScreenCell, tCanvas, tTimer, tTable, tDirEntry
      4. Explizite Typumwandlung (typecast)
   5. Variablen
      1. Variablen-Deklarationen im Script
         1. Globale Variablen
         2. Lokale Variablen
         3. Pointer-Variablen (Zeiger)
         4. Die Attribute 'private', 'public', 'logged' und 'noinit'
      2. Zugriff auf Script-Variablen aus dem Anzeigeprogramm
      3. Zugriff auf Anzeige-Variablen aus der Script-Sprache
   6. Arrays
      1. Maximale 'Größe' (size) und momentan verwendete 'Länge' (len) eines Arrays
      2. Übergabe von Array-Referenzen (um Kopieren zu vermeiden)
      3. Beispiele für die Verwendung von Arrays
   7. Operatoren
   8. Anwenderdefinierte Funktionen und Prozeduren
      1. Anwenderdefinierte Prozeduren
      2. Anwenderdefinierte Funktionen
      3. Aufruf eigener Funktionen per Backslash-Sequenz aus den programmierbaren Anzeigeseiten
      4. Aufruf eigener Prozeduren aus dem Display-Interpreter
      5. Funktions- Ein- und Ausgänge in der Parameterliste ("in", "out")
      6. Rekursive Prozeduraufrufe
   9. Ablaufsteuerung in der Script-Sprache (Schleifen, Verzweigungen, etc)
      1. if, then, else, endif
      2. for, to, step, next
      3. while .. endwhile
      4. repeat .. until
      5. select, case, else, endselect
   10. Weitere Funktionen und Kommandos
       1. Numerische Funktionen, "Mathematik", Digitale Signalverarbeitung
       2. Timer und Stoppuhren
       3. Mehrzeilige Textfelder (text panels): cls, gotoxy, print & Co
       4. Canvas-Funktionen (Zeichnen auf einer im Script deklarierten 'Leinwand')
       5. Datei-Ein/Ausgabe (file.create, file.open, file.write, file.read, file.close, ...)
       6. Senden und Empfangen von CAN-Telegrammen (per Script), CAN-Diagnose
       7. Steuern der Anzeigeseiten per Script / Steuern von Diagrammen / Display-Variablen
       8. "System"-Funktionen ( Analogeingänge, LEDs, Onboard-I/O, Tastatur,
              Versorgungsspannung, Temperatur, Zeitgeber, Frequenzzähler, usw.).
       9. Funktionen für Datum und Uhrzeit
       10. Funktionen zum Zugriff auf den GPS-Empfänger
       11. Funktionen zum Steuern der Trace-Historie
       12. Funktionen zum Steuern der virtuellen Tastatur
       13. Interaktion zwischen Script und Internet-Protokoll-Stack
               Internet Application Interface ('Socket'-ähnliche API) :
                 socket bind listen accept connect send recv close
               Zustandsdiagramm eines Internet-Sockets
               JSON (Javascript Object Notation)
               Testen der Internet / Ethernet - Kommunikation

       14. Interaktion zwischen Script und CANopen-Protokoll-Stack
       15. Erweiterungen für die Kommunikation per J1939
       16. Erweiterungen für die Kommunikation per ISO 15765-2 (aka "ISO-TP")
       17. Präprozessor-Direktiven
           1. #pragma
           2. #include
       18. Liste mit Schlüsselwörtern (Funktionen, Kommandos, Datentypen)
       19. Fehlermeldungen


5. Die Behandlung spezieller Ereignisse (Event-Handling in der Script-Sprache)
   1. Low-Level-Handler für System-Ereignisse (OnKeyDown, etc)
   2. Verarbeitung von Ereignissen, die von UPT-Anzeige-Elementen ausgelöst wurden ('Control Events')
   3. Timer-Events
   4. CAN-Empfangs-Handler
   5. Ereignisse von der virtuellen Tastatur


6. Beispiele :

   PI berechnen, Display-Steuerung, Diagramme, Mittelwertbildung, numerischer Integrator,
   Thermometer (mit NTC), Timer-Events, Button-Events, andere Control-Events,
   Datei-Ein/Ausgabe, Einlesen von INI-Dateien, Internet,Ethernet,TCP/IP, Text-Screen, Schleifen, Arrays,
   Error Frames, Operator-Test, Reaktionstest, Quad-Blocks, Trace-Test, CAN-ASCII-Logger, CANopen, J1939, ISO 15765-2, Busruhe erkennen,
   Wert in Editierfeld eingeben, begrenzen/skalieren, und dann per CAN senden,
   VT100/VT52-Emulator, Selbstdefiniertes Popup-Menü,
   Internationalisierung (Mehrsprachige Applikation per String-Tabelle), 'App-Selector', Include-Dateien.



7. Bytecode und Laufzeitsystem (Information für erfahrene Anwender; nicht unbedingt zum Einsatz der Script-Sprache nötig)
   1. Übersetzen des Quelltextes in den Bytecode
   2. Der Stack (für Unterprogramme, Zwischenergebnisse, Parameterübergabe, und lokale Variablen)
   3. Bytecode-Spezifikation, Mnemonics und Opcodes
8. Letzte Änderungen (nach Datum)

Siehe auch (externe Links, funktionieren nur in HTML, aber leider nicht in der "besser druckbaren PDF-Variante" dieses Dokuments) :

Handbuch zum Programmiertool (ohne Script); Übersicht (des Hilfesystems im Programmiertool),
Feature Matrix (mit Übersicht in welchen Geräten die Script-Sprache verfügbar ist),
Präsentation 'Script-Sprache' (Foliensammlung, Dokument Nr. 85133, Online verfügbar),
Display-Interpreter- Kommandos,
Display-Interpreter- Funktionen .

Einleitung

Dieses Dokument beschreibt die Script-Sprache, die in verschiedenen (aber nicht allen) programmierbaren Anzeige-Geräten von MKT Systemtechnik zum Einsatz kommt.

Die Script-Sprache dient zum ...

• Verknüpfen von Signalen (d.h. Erzeugen "berechneter" Signale),
• Implementieren von Protokollen (auch für CAN), die in der Firmware nicht direkt implementiert sind, z.B. J1939, ISO 15765-2 ("ISO-TP");
• Verarbeiten von Ereignissen, deren Komplexität die Implementierung als 'Event' (in der Anzeige-Seiten-Definition) nicht zulässt,
• programmgesteuerten Zugriff auf Dateien, z.B. für Event-Logs, automatisch erzeugte Fehlerprotokolle, usw.
• Realisieren einfacher (SPS-ähnlicher) Ablaufsteuerungen, allerdings ohne 'harte' Echtzeitanforderungen
• Implementieren von Algorithmen, die mit den Display-eigenen 'Event'-Definitionen zu aufwändig oder zu unübersichtlich wären.

In vielen Anwendungen für die MKT-View-Familie wird die Script-Sprache nicht benötigt, da die normalen Anzeige-Funktionen auch ohne Script-Sprache realisiert werden können. In einigen Fällen reichen die 'normalen' Anzeigefunktionen (inklusive der Display-Event-Definitionen) allerdings nicht aus, oder die Realisierung mit Display-Event-Definitionen wird zu unübersichtlich oder zu langsam.
In diesen Fällen hilft der Einsatz der in diesem Dokument beschriebenen Script-Sprache.

Aus Sicht des Entwicklers besteht das Script aus einer Reihe von Programmzeilen, die mit einem im Programmiertool integrierten Text-Editor eingegeben werden. Für neue Anwender wird empfohlen, auch das folgende Kapitel zum Script-Editor zu lesen, und danach einige der im Anhang aufgeführten Beispiele im Programmiertool zu laden, um sie im Simulator laufen zu lassen. Mit Hilfe der Sprach-Referenz sollten Sie danach in der Lage sein, erste eigene Scripte (z.B. einfache Ablaufsteuerungen) zu entwickeln und zu testen.
Hier ein einfaches Script, mit dem aus den Anzeige-Variablen 'Spannung' und 'Strom' ständig die Anzeige-Variable 'Leistung' berechnet wird:

   while(1)
     display.Leistung := display.Spannung * display.Strom;
     wait_ms(50); // 50 ms auf Display-Aktualisierung warten
   endwhile;

Die Script-Sprache hat nichts mit dem wesentlich älteren Display-Interpreter zu tun. In diesem Dokument wird die Script-Sprache beschrieben, nicht der Display-Interpreter (mit dem früher die sogenannten 'globalen und lokalen Ereignisse' innerhalb der Display-Applikation definiert wurden).
Im Gegensatz zum Interpreter wird das Script vor der Ausführung einmal kompiliert. Dabei wird der Quelltext in einen proprietären Bytecode umgewandelt. Das aus Bytecode bestehende Programm kann wesentlich schneller abgearbeitet werden, als es mit einem Interpreter möglich wäre.

Der Script-Quelltext wird wird i.A. mit dem Script-Editor eingegeben. Zu Testzwecken kann er bereits im Simulator (d.h. im Programmiertool) in den Bytecode übersetzt (kompiliert) werden. Auf dem Zielsystem wird ein 'abgespeckter' Bytecode (ohne Debug-Möglichkeiten) verwendet; darum ist der Script-Compiler nicht nur im Programmiertool, sondern auch in der Gerätefirmware vorhanden. Der Bytecode wird nach dem Übersetzen im Simulator oder im Zielsystem als "Programm" abgearbeitet.

Die erweiterten Script-Funktionen müssen im programmierbaren Gerät freigeschaltet werden, bevor sie im Zielgerät genutzt werden können. Im Programmiertool (d.h. im Simulator) ist dagegen keine Freischaltung nötig.

Prinzip

Das Script-Programm (Quelltext) wird sofort nach dem Einschalten des programmierbaren Terminals, bzw. nach dem Starten des Simulators im Programmiertool kompiliert.
Die Ausführung des kompilierten Programms beginnt dann in der ersten Zeile. Im Normalfall werden in den ersten Zeilen Initialisierungen durchgeführt, wie z.B. das Setzen von Variablen auf die Startwerte. Der Abschluss der Initialisierung kann im Script mit dem Kommando init_done markiert werden. Dadurch werden u.A. auch die Event-Handler aktiv, und das Script kann z.B. aus programmierbaren Anzeigeseiten aufgerufen werden.

Nach der Initialisierung warten die meisten Scripte in einer Endlosschleife, bis 'Etwas' passiert (z.B. der Empfang bestimmter CAN-Telegramme, eine bestimmte Aktion des Bedieners, etc). Im Normalfall enthält diese Hauptschleife mindestens einen Aufruf einer 'Warte-Funktion' (wait_ms). Dadurch kann das Script die CPU 'freiwillig' für die Aktualisierung der Anzeige abgeben.
Die Ereignis-Verarbeitung (event handling) ist ein wesentlicher Bestandteil der Script-Sprache, sie ist nicht mit den 'Events' im alten Display-Interpreter zu verwechseln. Beide Möglichkeiten ("globale und lokale Events" in den programmierbaren Anzeigeseiten, und Event-Handler in der Script-Sprache) können miteinander kombiniert werden. Dank der Konstrukte zur Ablaufsteuerung (if..then..else, for..to..next, select..case) können komplexere Steuerungen in der Script-Sprache wesentlich übersichtlicher implementiert werden als in den Event-Definitionen des alten Display-Interpreters.

Freischaltbare Funktionen für die Script-Sprache

In der Script-Sprache sind nur noch die Standardfunktionen, die als "Hobby-Projekt" in der Freizeit des Autors entstanden, ohne Einschränkungen für jedermann nutzbar.   Die erweiterten Script-Funktionen, die während der Arbeitszeit des Autors bei MKT Systemtechnik, für MKT Systemtechnik entstanden sind, müssen vor der Verwendung erst freigeschaltet werden (um den Entwicklungsaufwand für MKT abzudecken). Ohne Freischaltung sind die folgenden erweiterten Funktionen nur im Simulator (d.h. im Programmiertool), aber -von wenigen Ausnahmen abgesehen- nicht in der Geräte-Firmware nutzbar:

• Empfang und Senden von CAN-Telegrammen per Script-Sprache (CAN.xyz)
• Funktionen zum Zugriff auf Dateien, und Geräte auf die "wie auf eine Datei" zugegriffen werden kann (file.xyz, auch für die serielle Schnittstelle).
• Funktionen zur Kommunikation per TCP/IP oder UDP
• Frequenz- und Ereigniszähler für die digitalen onboard-Eingänge
• weitere hardware-spezifische Sonderfunktionen (geplant)
• Spezialfunktionen für die digitale Signalverarbeitung, z.B. Fouriertransformation

Solange die oben genannten Sonderfunktionen nicht freigeschaltet sind, "funktionieren" sie einfach nicht. Der Compiler meldet aber keine Fehler, und das Script bricht beim Aufruf dieser Funktionen nicht (mit einem Fehler) ab.
Versucht das Script z.B., ein CAN-Telegramm zu senden, wird das Telegramm nicht gesendet (das CAN-Sende-Kommando wird stattdessem ignoriert). Der Versuch, eine Datei oder die serielle Schnittstelle zu öffnen, liefert ein ungültiges Datei-Handle.

Die oben aufgelisteten Sonderfunktionen müssen im Bedarfsfall für JEDES GERÄT, auf dem diese Funktionen verwendet werden sollen, individuell freigeschaltet werden. Weitere Details, wie Sie den Freischaltcode für ein bestimmtes Gerät vom Hersteller anfordern können, finden Sie in diesem Dokument.

Wir bitten vorab um Entschuldigung, falls Ihnen die Freischaltung Umstände bereitet. Der Hersteller, MKT Systemtechnik, kann die neuen Funktionen nicht kostenlos zur Verfügung stellen. Andererseits bezahlen durch diese Art der 'gerätegebundenen' Freischaltung nur Anwender, die diese Funktionen benötigen, einen kleinen Anteil der Entwicklungskosten, und kein(e) Anwender(in) bezahlt für Funktionen die er/sie nicht benötigt.

Script-Editor und Debugger

Der Script-Editor befindet sich auf der Registerkarte 'Script' im Programmiertool. Ist diese Registerkarte nicht sichtbar, unterstützt das Zielsystem keine Scripte, oder das Programmiertool ist zu alt.

Registerkarte 'Script' mit Quelltext (links) und Disassembler (rechts)

Per Default werden Schlüsselwörter und ähnliche "besondere" Sprachkonstrukte im Editor farblich hervorgehoben ("syntax higlighting"). Schlüsselwörter werden in fetter schwarzer Schrift markiert, Kommentare in Blau, symbolische Konstanten in Grün, usw. Beachten Sie, daß (im Gegensatz zu anderen Editoren) die farbliche Markierung nicht sofort bei der Eingabe aktualisiert wird, sondern i.A. erst beim Übersetzen. (Erst beim Kompilieren wird die Symboltabelle aufgebaut, und nur anhand der Symboltabelle "erkennt" der Editor, worum es sich im Quelltext handelt).
Um die Syntax-Markierung zu aktualisieren, klicken Sie daher auf den Button 'STOP / RESET / RECOMPILE' (roter Kreis, ähnlich "Not-Aus").
Bei Nichtgefallen kann die Syntax-Markierung abgeschaltet werden, näheres dazu im folgenden Kapitel. Der Editor verwendet dann normale schwarze Buchstaben auf weißem Hintergrund.

Die maximale Größe des Quelltextes ist geräteabhängig; sie beträgt mindestens 32 kByte, bei vielen Geräten aber bis zu 256 kByte. Die maximale Größe des compilierten Bytecodes beträgt zwischen 32 und 128 kByte (ebenfalls geräteabhängig). Per se 'kennt' der Script-Editor die Eigenschaften des zu programmierenden Gerätes nicht, es sei denn, Sie stellen im Programmiertool die zu 'Ihrer' Hardware passenden Speichergrößen ein (auf der Registerkarte 'General Settings' unter "Max. size of script sourcecode in kByte").
Die aktuell vom Script belegten Speichergrößen (Source- und Bytecode) werden nach dem Übersetzen in der Statuszeile unterhalb des Script-Editors angezeigt, z.B.:

Nach dem Compilieren kann das Script (auf dem PC) mit dem Debugger getestet werden. Dafür stehen Tools wie z.B. Breakpoints, Single-Step-Betrieb, ein Disassembler, die Trace-Historie, und die Anzeige der Symboltabelle mit Variablenwerten zur Verfügung.

Zum Entwickeln des Scriptes stehen im Script-Editor einige Hilfsmittel zur Verfügung, z.B.:

• die Toolbar (Leiste mit Schaltflächen oberhalb des Quelltext-Editors)

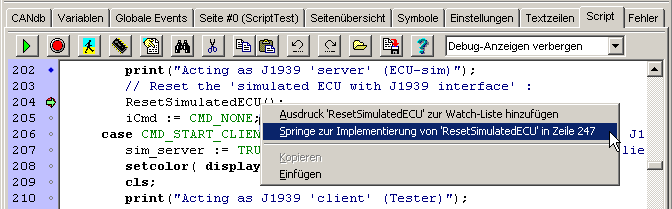

• das Kontext-Menü des Quelltext-Editors (Rechtsklick in den Quelltext)
• das Kontext-Menü der 'Sidebar' (Rechtsklick in die Zeilennummern)

Die Script-Editor-Toolbar

In der Toolbar des Script-Editors finden Sie neben den üblichen Symbolen zum Ausschneiden, Kopieren, und Einfügen von Text die folgenden Funktionen ("Buttons"):

RUN

Startet das Script, oder setzt eine vorher gestoppte Ausführung fort. Wurde das Script seit der letzten Änderung im Editor nicht neu compiliert, wird es vor dem Start automatisch neu übersetzt.
Die Ausführung eins Scripts kann automatisch stoppen, wenn das Script 'auf einen Breakpoint läuft', oder beim Auftreten eines Fehlers.

STOP / RESET / RECOMPILE

Stoppt die Ausführung des Scripts, oder setzt, wenn das Script bereits gestoppt war, das Script auf den Startzustand zurück. Wurde das Script im Editor geändert, wird es automatisch neu compiliert.

SINGLE STEP (F7)

Führt das nächste Kommando im Einzelschritt-Betrieb aus. Das nächste auszuführende Kommando wird am linken Rand des Editorfensters durch einen grünen Pfeil markiert. Der Einzelschritt-Betrieb wird z.B. verwendet, um das Verhalten an kritischen Stellen zu analysieren, nachdem das Script per Breakpoint gestoppt wurde.

STEP OVER (F8)

Führt ebenfalls das nächste Kommando (eine Zeile) im Einzelschritt-Betrieb aus. Im Gegensatz zum normalen Einzelschritt (F7, aka 'Step In') führt 'Step Over' allerdings einen kompletten Funktions- oder Prozeduraufruf aus, d.h. es werden ggf. viele Zeilen 'übersprungen':
Steht in der mit dem grünen Pfeil markierten Zeile der Aufruf eines Unterprogramms (Prozedur oder Funktion in der Script-Sprache), dann wird die gesamte Prozedur/Funktion, inklusive aller von dort eventuell aufgerufenen Unterprogramme abgearbeitet bevor das Script für den nächsten Einzelschritt wieder gestoppt wird.

STEP OUT

Führt den Rest des aktuellen Unterprogramms aus, bis zum Rücksprung zum Aufrufer.
Wird üblicherweise mit der 'Single Step' bzw 'Step-In'-Funktion verwendet.

View "CPU" (debugger code window)

Öffnet die Bytecode-Ansicht (Disassembler) auf der rechten Seite der Registerkarte 'Script'. Dient i.A. nur zum 'Hardcore-debugging', z.B. wenn Probleme mit dem Stack oder Rechenfehler auftreten.
Per Single-Step-Betrieb in der Bytecode-Ansicht werden auch alle Zwischenergebnisse sichtbar, die beim Abarbeiten einer 'kompletten Quelltext-Zeile' verborgen bleiben.

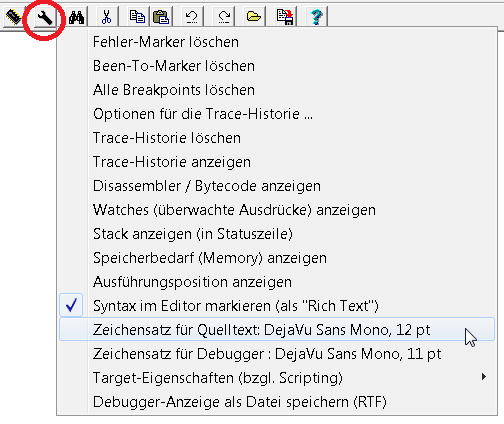

Script-Editor-Menü

Öffnet ein Popup-Menü mit seltener verwendeten Funktionen, z.B. Debugger-Optionen (z.B. Zeilen-Marker, Breakpoints, Trace-Historie, Watch-Liste,.. - Details dazu später).
In diesem Menü kann auch das farbige Hervorheben der Syntax (im Editor) abgeschaltet werden, und die für den Editor und Debugger verwendeten Zeichensätze ausgewählt werden.
Tipp: Sofern auf dem PC installiert, liefert 'DejaVu Sans Mono' oft einen besser lesbar Anzeige als 'Courier New'.

Text suchen

Sucht nach einem bestimmten Text (String) im Editor. Mit dem Button 'Find Next' ("Weitersuchen") kann zur nächsten Textstelle gesprungen werden.
Siehe auch: 'Globale Suche' auf allen Anzeigeseiten und in allen Script-Quelltext-Zeilen,
per Rechtsklick auf das gesuchte Wort im Quelltext-Editor in dessem Kontext-Menü.

Import eines Scripts aus Datei

Importiert einen Script-Quelltext aus einer Text-Datei. Alle Breakpoints, und der alte Text im Editor werden dabei gelöscht.

Export eines Scripts als Datei

Exportiert den Quelltext als Textdatei. Da der Script-Quelltext automatisch als Teil des Display-Programms (in der *.upt bzw *.cvt-Datei) gespeichert wird, wird diese Funktion nur gelegentlich benötigt, z.B. für die Übernahme eines Scripts aus Applikation "A" in Applikation "B" (als Text-Datei), oder zu Dokumentationszwecken (mit Syntax-Hervorhebung als RTF- oder HTML-Datei).
Tipp: Beim Export als *.HTM (HTML) können 'anklickbare' Links erzeugt werden. Von dieser Möglichkeit wurde beim Erstellen dieser Dokumentation häufig Gebrauch gemacht, z.B. im Kapitel 'Beispiele'.

Dateiformate zum Exportieren eines Scripts

Am linken Rand des Script-Editors werden die Zeilennummern,
und spezielle Indikatoren für Zeilen mit 'ausführbarem Code' angezeigt.
Bedeutung der Indikatoren am linken Rand des Editorfensters ('Sidebar'):

(grüner Pfeil nach rechts)

Aktueller Code-Pointer (nicht ganz korrekt auch "Programmzähler" genannt).
Zeigt die Zeile, in der der nächste auszuführende Befehl steht. Details im Kapitel Debugging (Fehlersuche).

(kleiner, hohler, grauer Kreis)

In dieser Zeile steht prinzipiell ausführbarer Code, das Programm "war aber noch nicht hier", seitdem das Script gestartet wurde.
Während des Debuggens (auch im laufenden Betrieb im Simulator) kann in dieser Zeile ein Breakpoint gesetzt werden, d.h. das Programm kann beim Versuch, diese Zeile "abzuarbeiten", automatisch gestoppt werden.
Dazu reicht ein einzelner Klick mit der linken Maustaste auf dieses Symbol.

(blauer, ausgefüllter Kreis)

"Das Programm war seit dem Start mindestens einmal in dieser Zeile" (englisch: "been-to"-Marker).
Ähnlich wie beim 'grauen Kreis' kann auch in dieser Zeile ein Breakpoint gesetzt, und per Mausklick wieder entfernt werden.
Per 'Reset' (roter "Not-Aus"-Knopf in der Toolbar) können alle 'war-schon-mal-hier'-Marken gelöscht werden.

(rote Kreisscheibe)

In dieser Zeile wurde ein Breakpoint gesetzt, das Programm war aber (seit dem Start) "noch nicht hier".
Wenn das laufende Programm diesen Punkt (Breakpoint) erreicht, wird es automatisch gestoppt.
Danach können z.B. Variablen inspiziert werden (weil sich deren Wert bei gestopptem Programm nicht mehr ändert).

(rote Kreisscheibe mit blauem Mittelpunkt)

In dieser Zeile wurde ein Breakpoint gesetzt, und das Programm hat diese Zeile seit dem letzten "Reset" mindestens einmal abgearbeitet.

(gelbes Dreieck mit schwarzem Rahmen)

Warnung oder Fehler in dieser Zeile.
Beim Übersetzen dieser Zeile trat ein Fehler auf, oder das erfolgreich compilierte Programm blieb wegen eines Laufzeitfehlers in dieser Zeile (oder in der Nähe dieser Zeile) stehen. Details zum Fehler (Fehlermeldung) stehen in der Statuszeile, oder (beim "Anfahren" des Symbols per Mauszeiger) direkt daneben. Zusätzliche Informationen (Ursache) zu bestimmten Fehlern und Warnungen werden auf der Registerkarte Fehler & Meldungen angezeigt.

Beim Editieren des Quelltextes verschwinden die Code-Indikator-Punkte, bis zum erneuten Compilieren.

Hinweis zur 'Editor-Sidebar' unter Linux/WINE:

Aus schwer nachvollziehbaren Ursachen war der Rich-Text-Editor unter WINE nicht in der Lage, die exakte Höhe einer einzelnen Textzeile, gemessen in Pixeln, zu ermitteln. Die Symbole und Zeilennummern in der 'Sidebar' passten dann, abhängig vom gewählten Zeichensatz, nicht immer zum Text im Editor. In diesem Fall können Sie im Hauptmenü des Programmiertools unter Optionen ... Script-Editor ... Editor-Zeilenhöhe für Linux/WINE den korrekten Wert einstellen. Unter WINE waren dies mit "Courier New 10 pt" und 96 DPI z.B. 16 Pixel. Der Default-Wert '0' (Pixel) bedeutet hier 'den vom System gemeldeten Wert verwenden'.

Screenshot vom 'Debug-Menü' auf der Registerkarte des Script-Editors

Hotkeys und Kontext-Menüs des Script-Editors

STRG-C : Copy

Kopiert den selektierten Text in die Windows-Zwischenablage

STRG-V : Paste

Fügt den Text aus der Zwischenablage an der aktuellen Cursorposition ein. Ist im Editor ein Block markiert, so wird dieser Block mit dem Text aus der Zwischenablage überschrieben.

STRG-F : Find

Öffnet den bekannten Dialog zur Suche nach Text

STRG-Z : Undo

Den letzten Bearbeitungsschritt wieder rückgängig machen

SHIFT-CTRL-Z : Redo

Das letzte Rückgängig-machen wiederrufen ("undo undo")

F1

Erweiterte Hilfe zum Schlüsselwort im Editor-Quelltext.
Zeigen Sie mit der Maus auf das Schlüsselwort, und warten ab bis eine 'Info-Blase' zum Schlüsselwort angezeigt wird.
Reicht Ihnen diese (knappe) Information nicht aus, drücken Sie F1 um im HTML-Browser weitere Hilfe zu erhalten.
Dies funktioniert leider nur mit 'guten' HTML-Browsern, die per Kommandozeilen-Parameter an einen bestimmte Textmarke springen können, z.B. Firefox und Iron/Chrome.

F7

Einzelschritt (für den Debugger; Details im nächsten Kapitel)

Per Klick mit der rechten Maustaste (in den Script-Editor) kann dessen Kontext-Menü geöffnet werden. Für bestimmte Sonderfunktionen wird dabei auch das 'Wort' im Quelltext unter dem Mauszeiger ausgewertet, z.B. um den Namen einer globalen Variablen als 'überwachten Ausdruck' in die Watch-Liste zu übernehmen, oder Hilfe zum 'Wort' unter dem Mauspfeil zu erhalten :

Screenshot des Script-Editors mit Kontextmenü, nach Rechtsklick auf ein bestimmtes Wort

Screenshot des Kontext-Menüs der 'Sidebar' des Script-Editors

Debugging

Die 'Art' der Debugger-Anzeige kann per Menü, per Hyperlink (z.B. in der Symboltabelle), oder mit der links gezeigten Combo-Box in der oberen rechten Ecke der Toolbar gewählt werden.

Alternativ zur Auswahl per Combo-Box kann mit den Buttons 'Rückwärts' (roter Pfeil nach links) / 'Vorwärts' wie im Web-Browser zwischen den verschiedenen Debugger-Anzeigen umgeschaltet werden.

• Breakpoints :
  Ein Breakpoint ("Anhaltepunkt") kann die Abarbeitung des Scripts unterbrechen, wenn der Programmzeiger die entsprechende Stelle im Quelltext erreicht. Um einen Breakpoint zu setzen oder zu löschen klicken Sie auf einen der Marker für ausführbaren Code am linken Rand des Quelltext-Editors.
  Mit der linken Maustaste wird ein Breakpoint 'getoggelt' (ein/aus), die rechte Maustaste öffnet ein Kontext-Menü mit weiteren Optionen.


• Single Step :
  Ermöglicht das Abarbeiten des Scripts im Einzelschritt-Betrieb, d.h. eine Quelltext-Zeile pro Schritt, ein Unterprogramm pro Schritt, oder eine Bytecode-Anweisung pro Schritt (im Disassembler-Fenster). Einzelschritte ('Step In/Over/Out') werden mit den im vorhergehenden Kapitel vorgestellten Single-Step-Buttons ausgeführt.


• Inspizieren von Variablen :
  Bewegen Sie den Mauspfeil über den Namen einer globalen (*) Variablen im Quelltext. Das Programmiertool durchsucht daraufhin die vom Compiler erzeugte Symboltabelle, und zeigt (wenn der Name dort gefunden wurde) alle verfügbaren Informationen an (Name, Datentyp, aktueller Wert). Bei globalen Variablen funktioniert dies auch, während das Script läuft.
  (*) : Das Inspizieren von lokalen Variablen, d.h. Variablen die nur innerhalb einer Funktion ( oder Prozedur) gültig sind, ist nur möglich wenn der Debugger in der entsprechenden Funktion gestoppt wurde. Grund: Lokale Variablen existieren nur innerhalb des Stack Frames der aktuellen Funktion - sie haben im Gegensatz zu globalen Variablen keine 'feste Addresse' in der Symboltabelle. Alle anderen lokalen Variablen (in anderen Funktionen und Prozeduren) sind für den Debugger nicht sichtbar, und werden bestenfalls als 'Other Object', aber ohne Wert und Datentyp, bei der Inspektion angezeigt.

  Bei Geräten mit einem ausreichend großen Display können Script-Variablen wie folgt auch im System-Menu inspiziert werden: Scrollen Sie im System-Menü (Hauptebene) bis zum Untermenü 'Script: ...', öffnen dieses per ENTER oder Touchscreen, und wählen dort den Eintrag 'Variables ..' (Variablen).
  In der Liste (Übersicht) werden nur der Name (links) und der aktuelle Wert (rechts) angezeigt. Details zur momentan selektierten Variable erhalten Sie in einem weiteren Untermenü, welches durch erneutes Drücken der ENTER-Taste (bzw. Touchscreen) am programmierbaren Gerät geöffnet werden kann.



  Screenshot aus dem 'Button-Event-Test' (programs/script_demos/ButtonEventDemo.cvt)

  Mit der Funktion 'Start watching this item' kann die selektierte Variable zu Testzwecken bis zum Abschalten des Gerätes in das Display (am unteren Rand) eingeblendet werden.


• Anzeige der Symboltabelle :
  Die Symboltabelle wird vom Script-Compiler erzeugt. Im Debugger kann die gesamte Tabelle, oder nur die darin enthaltenen globalen Variablen, oder die Namen von anwenderdefinierten Funktionen oder Prozeduren am rechten Rand des Hauptfensters angezeigt werden. Namen, Quelltext-Zeilen-Nummern, und Adressen werden als anklickbarer 'Hyperlink' angezeigt, um die Navigation im Script-Quelltext zu erleichtern.


• Anzeige des Stacks :
  Während single-step-Debugging werden in der Statuszeile des Script-Editors die oberen Elemente des Stacks angezeigt. Diese Funktion wurde hauptsächlich während der Implementierung der Script-Sprache verwendet. Sie kann allerdings auch beim 'normalen' Debuggen hilfreich sein, z.B. wenn in einer Script-Anwendung viele Unterprogramm-Aufrufe erfolgen (oder rekursive Aufrufe der gleichen Funktion). Mit Hilfe der Stack-Anzeige können fortgeschrittene Anwender erkennen, "wie" das Programm an die aktuelle Stelle kam, welche Funktionsparameter bei jedem Aufruf übergeben wurden, und welche Zwischenergebnisse beim Abarbeiten der RPN entstehen. Details zu diesem nicht-trivialen Thema finden Sie im englischen Original dieses Dokuments.

  Der Stack kann sowohl in der Statuszeile als auch mehrzeilig in einer Textliste angezeigt werden.
  Beispiel für die kurze (einzeilige) Anzeige der 'Spitze' des Stacks in der Statuszeile:


  Stack[6] : tCANmsg 0 return_to_822 1 65230 0

  Details zur Anzeige des Stacks (auch als mehrzeilige Liste) finden Sie hier.


• Anzeige der aktuellen Speicherauslastung (Memory Usage Display) :
  Nach einem Testlauf des Scripts im Simulator sollten Sie gelegentlich den Speicherverbrauch Ihrer Applikation untersuchen, speziell wenn Sie eine größere Anzahl von Strings (z.B. in Arrays) verwenden, oder beim intensiven Einsatz von Unterprogrammen (Funktionen und Prozeduren). Im Gegensatz zum PC (mit seinem nahezu unerschöpflichen Hauptspeicher) steht im Zielsystem nämlich nur ein begrenzter Speicher für Script-Variablen und den Stack zur Verfügung.
  Zum Anzeigen der Speicherauslastung (RAM) klicken Sie in der Toolbar des Script-Editors auf den Menü-Button, und wählen die Funktion Show Memory Usage .
  In der Statuszeile wird dann (ständig aktualisiert) der Speicherbedarf des Scripts angezeigt, z.B.:


  Memory Usage : 5 of 256 stack items, peak=33; 7 of 200 variables; 62 of 1000 data blocks, peak=85

  Dies bedeutet:

  Momentan werden 5 von maximal 256 Elementen auf dem (RPN-)Stack verwendet;
  die maximale Stack-Auslastung (seit dem Start des Scripts) betrug 33 von maximal 256 Elementen;
  7 von maximal 200 globalen Variablen werden benutzt;
  62 von maximal 1000 Datenblöcken (mit jeweils maximal 64 Byte pro Block) werden momentan verwendet;
  die maximale Anzahl gleichzeitig verwendeter Datenblöcke betrug 85 von 1000 .


  Dies ist eine typisches, unkritisches Beispiel weil alle gemessenen 'Spitzenwerte' deutlich unter den Maximalgrößen liegen.
  Nähert sich einer der angezeigten Spitzenwerte (Stack, Anzahl globaler Variablen, Anzahl Datenblöcke) dem Maximum, dann ...

  • reduzieren Sie den Stack-Bedarf, indem Sie weniger lokale Variablen, oder weniger Rekursion bei Unterprogramm-Aufrufen verwenden;
  • verringern Sie den Bedarf an Datenblöcken durch Verkleinern von Arrays;
  • verringern Sie den Bedarf an Datenblöcken indem Sie weniger Strings verwenden, oder indem Sie leere Strings an String-Variablen (oder Elementen in String-Arrays) zuweisen, wenn Sie deren Inhalt nicht mehr benötigen, z.B.:
    Info := ""; // clear this string to release its memory block


  Hinweis: Die Speicheranzeige (Memory Usage) auf der Registerkarte 'Script' zeigt nur den Speicherbedarf des Scripts an. Dies hat nichts mit dem Speicher zu tun, der für die UPT-Anzeigefunktionalität (z.B. für Icons, Anzeigeseiten, usw.) benötigt wird ! Die Script-Sprache verwendet einen eigenen Speicherpool, um das Funktionieren der Anzeige zu garantieren, selbst wenn dem Script (z.B. wegen eines Programmierfehlers im Script) die Resourcen ausgeben, und die Script-Bearbeitung wegen eines Fehlers stoppt.
  Alternativ kann die maximale Speicherauslastung auch im Script selbst überwacht werden, um ggf. frühzeitig auf zu knappe Resourcen zu reagieren. Dazu dient die Funktion system.resources .
  Zur Kontrolle des im Zielsystem nach Abzug des Speichers für Anzeigeseiten, Icons (Bitmap-Grafiken), Display-Variablen, CAN-Datenbanken und Script verbleibenden freien Flash-Speichers verwenden Sie die Funktion 'Flash-Speicher-Bedarf im Target' im Hauptmenü des Programmiertools unter 'Ansicht'.


  Details zur aktuellen Verwendung des dynamisch allozierten Speichers erhalten Sie (im Debugger) wie hier beschrieben.


• Anzeige der Symboltabelle :
  In der Symboltabelle sind die Namen aller vom Compiler erzeugten Script-Variablen, selbstdefinierte Datentypen, selbstdefinierte Konstanten, und (z.T.) auch deren aktuelle Werte angezeigt.
  In der Symboltabelle angezeigte Namen, Zeilennummern, und Code-Adressen können wie ein 'Hyperlink' im Browser angeklickt werden, um im Quelltext oder in verschiedenen Debugger-Ansichten zu navigieren.


• Disassembler (Anzeige des disassemblierten Bytecodes) :
  Nur für fortgeschrittene (und neugierige) Anwender ... diese Funktion diente hauptsächlich als Hilfe bei der Implementierung neuer Funktionen (Opcodes) im Script. Weitere Details hier.



• Trace History (Anzeige der Trace-Historie) :
  In der Trace-Historie werden die letzten 255 Ereignisse mit den folgenden Typen angezeigt:
  • Vom Terminal gesendete CAN-Telegramme
  • Vom Terminal empfangene CAN-Telegramme
  • Fehlermeldungen und Warnungen (aus der Terminal-Firmware bzw. Simulator)
  • Vom Script mit dem Kommando trace.print in die Historie 'gedruckte' Zeilen
  • Debug-Meldungen von den Internet-Funktionen im Script (optional)
  Details zur Trace-Historie folgen in Kapitel 2.3.3.


• Überwachte Ausdrücke (Watch-Liste) :
  Zeigt eine benutzerdefinierte Auswahl von 'Ausdrücken' (z.Z. beschränkt auf globale Script-Variablen) auf dem Debugger-Panel in der rechten Hälfte der Registerkarte 'Script' dar. Dies können 'einfache Variablen-Werte', aber auch komplette Arrays und selbstdefinierte Daten (Strukturen). Details zur Watch-Liste folgen in Kapitel 2.3.6.



Hinweis:

Für die Programmentwicklung empfiehlt es sich, zwei Monitore an den PC anzuschließen. Verschieben Sie das Hauptfenster des Programmiertools auf den einen, und das Fenster des LCD-Simulators auf den anderen Monitor. Sind Sie nicht in der glücklicken Lage, an Ihren PC einen zweiten Monitor anschließen zu können, machen Sie das LCD-Simulator-Fenster nur so groß wie unbedingt nötig, und wählen Sie die Option 'stay on top' für das LCD-Simulator-Fenster. Danach können Sie den LCD-Simulator in die obere rechte Ecke des Hauptfensters im UPT-Programmiertool verschieben, so daß keine wesentlichen Bestandteile des Script-Editors verdeckt werden. Der LCD-Simulator bleibt dann sichtbar, selbst wenn das Hauptfenster den ganzen Bildschirm füllt und der Simulator nicht den Fokus hat.

Siehe auch: Debugging per Embedded Web Server (und HTML-Browser)

Breakpoints und Single-Step-Betrieb

Statuszeile des Script-Editors nach Stoppen durch Breakpoint

Single-Step-Betrieb ermöglicht das Abarbeiten des Scripts in einzelnen Schritten, d.h. eine Quelltext-Zeile pro Schritt, oder eine Bytecode-Anweisung pro Schritt (im Disassembler-Fenster).
Ein Einzelschritt wird mit dem im vorhergehenden Kapitel vorgestellten Single-Step-Button ausgeführt.
Single-Step ist z.Z. nur auf dem PC (im Programmiertool) möglich, da bei den meisten Geräten bislang keine Schnittstelle mit ausreichender Bandbreite und Netzwerkfähigkeit existierte.

Tipp:

In manchen Geräten (z.B. MKT-View II / III, mit Ethernet-Schnittstelle und Web-Server) ist ein Script-Debugger integriert, der 'ganz ohne' UPT-Programmiertool funktioniert.
Auch dieser sogenannte 'Remote-Debugger' (fernbedienter Debugger) ermöglicht es, während des normalen Betriebs Haltepunkte zu setzen und das Script im Single-Step-Modus auszuführen.
Geben Sie dazu im Web-Browser den Host-Namen des Gerätes, oder dessen numerische IP-Adresse, gefolgt von /script/d ein (d=Option "Quelltext-Debugger").
Bei einigen (dummen) Browsern muss in der Adressleiste noch das Transportprotokoll vorangestellt werden, z.B. http://upt/script/d .
Weitere Informationen zum Debuggen per Web-Browser finden Sie hier (externer Link).

Disassembler (Code-Anzeige)

Nur für fortgeschrittene (und neugierige) Anwender !

Der Disassembler zur Anzeige des disassemblierten Bytecodes diente hauptsächlich als Hilfe bei der Implementierung neuer Funktionen (Opcodes) im Script. Die Disassembler-Anzeige kann per Button in der Editor-Toolbar geöffnet werden ('Chip'-Symbol). Der disassemblierte Bytecode wird in einem Textfenster in der rechten Hälfte des Hauptfensters aufgelistet, mit einer Zeile pro Bytecode-Anweisung. Solange diese Anzeige aktiv ist, kann das Programm im Single-Step-Modus mit einer Bytecode-Anweisung pro Schritt abgearbeitet werden (im normalen Single-Step-Betrieb wird dagegen eine Quelltext-Zeile pro Schritt abgearbeitet).
Dadurch kann z.B. beobachtet werden, wie numerische Ausdrücke ("Formeln") als RPN (Reverse Polish Notation) abgearbeitet werden, welche Zwischenergebnisse dabei auf dem RPN-Stack erscheinen, und wie beim Parameter an Funktionen und Prozeduren per Stack übergeben werden.

Screenshot von Quelltext-Editor (links) mit Disassembler-Anzeige (rechts)

Trace History

Die Trace-Historie dient zum Verfolgen der Programmausführung ("Ablaufverfolgung"). Diese Funktion ist bei vielen Geräten in der Firmware, aber auch im Programmiertool (Simulator) enthalten. Die Historie (Verlauf) ist typischerweise auf 255 Einträge begrenzt; beim Überschreiten werden die ältesten Einträge überschrieben (FIFO = first in, first out).
Der Trace-FIFO kann aber ggf. auch vom Script selbst gestoppt werden, z.B. wenn dies eine Fehlfunktion oder einen Protokollfehler auf dem CAN-Bus festgestellt hat.
In der Historie können die folgenden Ereignisse aufgezeichnet werden:

• Vom Terminal gesendete CAN-Telegramme
• Vom Terminal empfangene CAN-Telegramme
• Fehlermeldungen und Warnungen (aus der Terminal-Firmware bzw. Simulator)
• Vom Script mit dem Kommando trace.print in die Historie 'gedruckte' Zeilen
• Weitere Ereignisse, wenn diese per trace.enable aktiviert wurden

Beim Abschalten des Gerätes wird die Trace-Historie gelöscht, da sie aus Performance-Gründen nur im Hauptspeicher (RAM) gepuffert wird. Sie kann (und soll) kein Ersatz für den in manchen Geräten integrierten CAN-Logger / 'Snooper' sein. Wie weiter unten beschrieben, kann der Inhalt des Trace-Speichers für eine spätere Analyse als Textdatei gespeichert werden. Die Trace History eignet sich daher auch als Hilfsmittel für die Fehlersuche im Zusammenhang mit CAN-Protokollen (z.B. CCP, XCP).
Übersicht: Anzeigeformat der Trace History, Verwendung der Trace History, Aufruf der Trace History .

Anzeigeformat der Trace History

Die Anzeige von CAN-Telegrammen in der Historie orientiert sich am weit verbreiteten Vector-"ASCII"-Logfile-Format. Damit ist auch bei Geräten ohne integrierten CAN-Logger eine bescheidene Fehleranalyse möglich (hilfreich bei der Implementierung von 'exotischen' CAN-Bus-Protokollen in der Script-Sprache).

Anzeigeformat von CAN-Telegrammen (ähnlich Vector-ASCII-Format) in der Trace-Historie:

Timestamp

Bus

CAN-ID

Rx/Tx

d

Length

Byte 1

Byte 2

Byte 3

Byte 4

Byte 5

Byte 6

Byte 7

Byte 8

57.211

1

12345678

Rx

d

8

F2

68

11

76

EE

86

6C

9D

CAN-Identifier mit 11 Bit (standard frames) werden mit 3 hexadezimalen Ziffern angezeigt. 29-Bit-Identifier (extended frames) sind wie im Beispiel an der 8-ziffrigen Darstellung erkennbar. LIN-Bus-Frames werden (optional) in der Trace-Historie wie CAN-Telegramme angezeigt. Ein ebenfalls 'Vector-ASCII'-ähnliches Format wird auch erzeugt, wenn ein CAN-Telegramm vom Script-Datentyp tCANmsg mit der Funktion string() in eine Zeichenkette umgewandelt wird.
Per 'trace.print' in die Historie 'gedruckte' Zeilen sind formatfrei; die Zeitmarke (in Sekunden, mit drei Nachkommastellen) wird automatisch bei der Anzeige hinzugefügt. Die Zeitmessung beginnt bei Null beim Einschalten des Gerätes, bzw. beim Start des Simulators.

Die vom Script mit dem Kommando trace.print in die Trace-Historie 'gedruckten' Zeilen sind prinzipiell formatfrei. Lediglich die Zeitmarke wird (am Anfang der Zeile) automatisch von der Geräte-Firmware eingefügt.

Verwendung der Trace History

Im Simulatorbetrieb (Programmiertool) kann die Trace-Historie auf der rechten Hälfte der Registerkarte 'Script' angezeigt werden. Dazu in der Combo-Box in der Toolbar den Eintrag 'Show Trace History' auswählen:

Anzeige der Trace History im Programmiertool

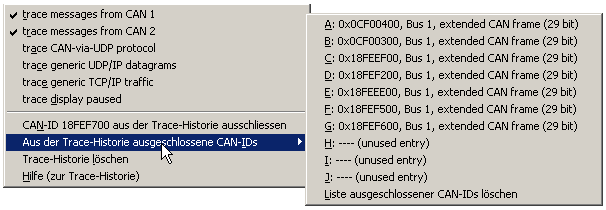

Kontextmenü zum Steuern der Trace-Historie im Programmiertool

Im oben gezeigten Menü kann u.A. die Anzeige bestimmter CAN-Identifier in der Trace-Historie unterdrückt werden. Damit kann z.B. vermieden werden, dass die Trace-Historie mit besonders häufig übertragenen oder uninteressanten Telegrammen 'überflutet' wird.

Am echten Gerät kann die Trace-Historie per Systemmenü unter 'Diagnostics' .. 'TRACE History' auf dem Display angezeigt werden, oder -je nach Hardware- per serieller Schnittstelle oder per Web-Browser (Adresse: <hostname>/trace.htm) ausgelesen und in einer Textdatei gespeichert werden. Details zum Aufruf des System-Menüs finden Sie in Dokument Nr. 85115 ( Systemmenü und Setup-Optionen für programmierbare Terminals von MKT).
Siehe auch: 'Aufruf der Trace History' in diesem Dokument, Packet Capture (Wireshark-kompatibel)
.

Unterdrücken bestimmter CAN-Identifier in der Trace-Historie

Um einen bestimmten CAN-Message-Identifier für die Anzeige in der Trace-Historie zu blockieren, klicken Sie zunächst mit der rechten Maustaste auf den entsprechenden Identifier in der Trace-Anzeige, und wählen danach im Kontext-Menü (siehe Screenshot im vorhergehenden Kapitel) die Funtion 'CAN-ID aus der Trace-Historie ausschliessen'.
Alternativ können die Einträge in der Sperr-Liste auch manuell per Kontextmenü bearbeitet werden. Öffnen Sie dazu das Untermenü 'Aus der Trace-Historie ausgeschlossene CAN-IDs', und wählen den zu ändernden Eintrag aus. Der Wert FFFFFFFF (hexadezimal) ist kein gültiger CAN-Identifier, er kennzeichnet einen 'nicht genutzten Eintrag' (im Screenshot: 'unused entry') in der maximal 10 Elemente umfassenden Sperr-Liste.
Die hier beschriebene Sperrung bestimmter CAN-Identifier wirkt sich nur auf die Trace-Historie im Programmiertool, aber nicht auf die Trace-Historie im 'echten' Gerät (z.B. MKT-View III / IV / V) aus.

Im 'echten' Gerät kann (wie auch im Simulator) das Script selbst mit der Funktion trace.can_blacklist[i] auf die CAN-ID-Sperrliste zugreifen.

Auslesen der Trace-Historie per Web-Browser

Bei Geräten mit Ethernet-Schnittstelle kann die Trace-Historie aus dem laufenden Gerät per LAN und Web-Browser ausgelesen. Dies ist bei allen Geräten mit Ethernet-Anschluss und integriertem Web-Server möglich. In den meisten Fällen kann das Gerät direkt über seinen Host-Namen angesprochen werden. Dieser ist per Default auf 'UPT' eingestellt (auch bei 'MKT-View' und Co), kann aber per Netzwerk-Setup am Gerät geändert werden. Die komplette URL wäre in diesem Beispiel "http://upt/trace.htm", der Protokoll-Name (http) kann aber i.A. weggelassen werden bzw. wird vom Browser nicht in der Adressleiste angezeigt. Hier z.B. die Anzeige der Trace-Historie in einem 'MKT-View II' im vom Autor bevorzugten Browser:

Auslesen der Trace-Historie per Embedded Web Server, und Anzeige per Web-Browser

Auslesen der Trace-Historie über die serielle Schnittstelle

Zum Auslesen per serieller Schnittstelle (RS-232 oder Virtual COM Port) geben Sie im Terminalprogramm (z.B. 'Hyperterminal') das Kommando ***trace*** ein. Wie üblich muss jedes Kommando mit der ENTER-Taste (d.h. Carriage Return) abgeschlossen werden. Die Default-Baudrate der seriellen Schnittstelle bei den meisten Geräten mit "echter" RS-232-Schnittstelle (z.B. MKT-View 2) beträgt 19200 Bit/Sekunde. Bei Geräten, die statt einer RS-232-Schnittstelle einen virtuellen COM-Port enthalten (der 'von Außen' wie eine USB-Device-Schnittstelle aussieht) sind 115 kBit/Sekunde voreingestellt. Da die serielle Schnittstelle allerdings per Kommando umkonfiguriert werden kann, sind diese Kommunikations-Parameter (115200 8-N-1 bzw. 19200 8-N-1) nicht unbedingt gültig.

Anzeige der Trace-Historie in 'HyperTerminal'

Abspeichern der Trace-Historie als Datei

Als letzte Möglichkeit, falls der PC (oder das lokale Netzwerk) keine TCP/IP-Verbindung mit dem Terminal aufbauen kann, kann die Trace-Historie direkt am Terminal als Text-Datei auf der Speicherkarte gespeichert werden. Rufen Sie dazu wie hier beschrieben die Trace-Historie auf, betätigen den 'Menu'-Button (Softkey), und wählen den Menüpunkt 'Save Trace as file'. Daraufhin speichert die Firmware im Display den Inhalt der Trace-Historie unter dem Namen 'TRACE000.TXT'. Bei jedem weiteren Aufruf dieser Funktion wird eine neue Datei angelegt (TRACE001.TXT, TRACE002.TXT, und so weiter).

Die im Simulatorbetrieb (im Programmiertool) erzeugte Trace-Historie kann wie folgt über die Windows-Zwischenablage (als 'Rich Text', d.h. formatierter Text) in eigene Dokumente / Dateien übernommen werden:

1. Fokus per Mausklick in die Trace-Historie setzen
2. STRG-A drücken (alles markieren) oder per Maus den 'interessanten Teil' in der Historie markieren
3. STRG-C drücken, um den markierten Text wie üblich in die Windows-Zwischenablage zu kopieren
4. In das eigene Dokument umschalten, und per STRG-V den Text aus der Zwischenablage einfügen

Aufruf der Trace History

Die Anzeige der Trace History (auf dem Bildschirm des Gerätes) kann auf verschiedene Weisen geöffnet werden.
Hier z.B. der Aufruf der Historie beim MKT-View II / MKT-View III und ähnlichen Geräten mit Touchscreen:

1. Malen Sie die Geste 'U' auf dem Touchscreen, um das Shutdown-Fenster zu öffnen.
   Alternativ (für Geräte ohne Touchpanel): Drücken Sie F2+F3 gleichzeitig, um das System-Menü zu öffnen.
2. Im Dialogfenster 'Shutdown' wählen Sie 'SETUP'.
3. Im 'Main system setup' wählen Sie 'DIAGNOSTICS'.
4. Im 'Diagnostic menu' wählen Sie 'Trace History'. Die Nummer in Klammern zeigt die Anzahl der Einträge in der Trace-Historie.

Aufruf der Trace-Historie per Systemmenü im Terminal, und Anzeige auf dem "lokalen" Bildschirm

Optionen der Trace-Historie, hier beim MKT-View III

Exit Trace Display

Verlässt die Anzeige der Trace-Historie, und kehrt zum Aufrufer zurück (i.A. dem Systemmenü)

Back to Trace Display

Verlässt das Options-Menü, und kehrt zur Anzeige der Trace-Historie zurück

Save Trace as file

Speichert den Inhalt der Trace-Historie als Textdatei auf der Speicherkarte. Details hier.

Show messages from CAN1 = {0,1}

1 (Default): Telegramme vom ersten CAN-Port in der Trace-Historie anzeigen. 0: Diesen Port nicht anzeigen.

Show messages from CAN2 = {0,1}

1 (Default): Telegramme vom zweiten CAN-Port in der Trace-Historie anzeigen. 0: Diesen Port nicht anzeigen.

Show messages from CAN-via-UDP = {0,1}

1: Über ein spezielles UDP-Protokoll 'getunnelte' Telegramme anzeigen. 0 (Default): nicht anzeigen.

Stop when buffer is full

Spezialoption zum Überwachen von Problemen beim 'Anlassen'.
TRUE : Die Trace-Historie wird gestoppt, wenn der Speicher voll ist. Daher sind nur die 'ältesten' Einträge abrufbar.
FALSE: Die Trace-Historie läuft ständig weiter, und nur die 'neuesten' Einträge sind abrufbar.

Die Default-Einstellung ist hier 'FALSE', d.h. die Trace-Historie wird nicht (automatisch) gestoppt, und es sind jeweils nur die letzten 255 oder 511 (Firmware-abhängig) Einträge abrufbar.

Fehlermeldungen / Fehler-Historie

Stack-Anzeige (mit Adressen für Funktionsarufrufe und lokalen Variablen)

Während single-step-Debugging werden in der Statuszeile des Script-Editors die oberen Elemente des Stacks angezeigt. Diese Funktion wurde hauptsächlich während der Implementierung der Script-Sprache verwendet. Sie kann allerdings auch beim 'normalen' Debuggen hilfreich sein, z.B. wenn in einer Script-Anwendung viele Unterprogramm-Aufrufe erfolgen (oder rekursive Aufrufe der gleichen Funktion). Mit Hilfe der Stack-Anzeige können fortgeschrittene Anwender erkennen, "wie" das Programm an die aktuelle Stelle kam, welche Funktionsparameter bei jedem Aufruf übergeben wurden, und welche Zwischenergebnisse beim Abarbeiten der RPN entstehen. Details zu diesem nicht-trivialen Thema finden Sie im englischen Original dieses Dokuments.

Der Stack kann sowohl in der Statuszeile als auch mehrzeilig in einer Textliste angezeigt werden.
Beispiel für die kurze (einzeilige) Anzeige der 'Spitze' des Stacks in der Statuszeile:

Stack[005]*: tCANmsg={ 1CEA00FF 3 CE FE 00 }
Stack[004] : 0
Stack[003] : return to line 822
Stack[002] : 1
Stack[001] : 65230
Stack[000] : 0

Anzeige der Symboltabelle (mit Variablen oder/und Funktionsnamen)

Die vom Compiler erzeugte Symboltabelle kann in der rechten Hälfte des Programmiertools angezeigt werden. Bei 'einfachen' globalen Script-Variablen werden dabei auch die aktuellen Werte angezeigt. Wählen Sie dazu den Eintrag 'Symboltabelle, komplett' oder 'Symboltabelle, globale Variablen' in der Combo-Box in der Toolbar des Script-Editors.
Die 'komplette' Symboltabelle enthält auch die Namen und Quelltext-Positionen von lokalen Variablen, deren Inhalt aus technischen Gründen bislang noch nicht inspiziert werden kann.
Die 'globalen' Symbole umfassen in erster Linie globale Script-Variablen, aber auch benutzerdefinierte Funktionen, Prozeduren, Datentypen und Konstanten.
In der tabellenähnlichen Ansicht sind die Symbole alphabetisch sortiert. Die Symboltabelle eignet sich daher auch zum 'Zurechtfinden' in einem komplexen Script: Per Klick auf die Zeilennummer ('Line', als Hyperlink dargestellt) mit der linken Maustaste scrollt der Script-Editor zur entprechenden Deklaration bzw Definition des Symbols im Quelltext.

Screenshot mit Anzeige der Symboltabelle im Programmiertool

Hinweis:

Bei Geräten mit Ethernet-Schnittstelle und HTTP-Server (z.B. MKT-View III/IV) können
globale Script-Variablen alternativ auch per Web-Browser inspiziert werden.

Tipp:

Bei Geräten mit einem ausreichend großen Display können Script-Variablen auch im System-Menu inspiziert werden. Scrollen Sie dazu im System-Menü bis zum Untermenü 'Script:' / 'Variables ..' . Details zum Beobachten ('Watch') einer Variablen im programmierbaren Gerät finden Sie hier.

Anzeige einzelner Variablen ("Watch-Liste")

Im Gegensatz zur im vorherigen Kapitel vorgestellten Symboltabelle enthält die Watch-Liste eine benutzerdefinierte Auswahl von globalen Script-Variablen, die während des Debugger-Betriebs im Programmiertool angezeigt werden können.
Dies funktioniert mit 'einfachen' Script-Variablen, aber auch mit Arrays und benutzerdefinierten Datentypen.
 (für Experten: Die Auswertung von 'beliebigen' Ausdrücken ist bislang noch nicht möglich)
Um neue Einträge zur Watch-Liste hinzuzufügen verwenden Sie z.B. die Symbol-Tabelle (Klick auf den Wert, danach "Wert in Watch-Liste anzeigen"), oder das Kontextmenü des Script-Editors.

Screenshot einer Watch-Liste auf der Registerkarte "Script" im Programmiertool

Eintrag löschen (Delete entry)

Löscht den angeklickten Eintrag aus der Watch-Liste

Eintrag verbergen (Hide entry)

Unterdrückt die Anzeige des Wertes in der Watch-Liste, ohne den Eintrag zu löschen.
Lediglich der Variablenname bleibt sichtbar. Dadurch kann z.B. bei der Anzeige von Arrays und größeren Strukturen viel Platz gespart werden, ein ein bestimmtes Element momentan nicht benötigt wird.

Eintrag wieder anzeigen (Show entry)

Macht den Wert wieder sichtbar, nachdem er mit der obigen Funktion verborgen wurde.

Alle Einträge löschen (Delete all entries)

Entfernt mit einem Mausklick alle Einträge in der Watch-Liste. Hilfreich z.B. beim Umschalten von einem Projekt zum anderen, bevor eine 'komplett neue' Watch-Liste zusammengestellt wird.

Weitere Einträge aus Symboltabelle (Append more entries from symbol table)

Schaltet von der Watch-Liste zur Anzeige der Symboltabelle um, z.B. um dort neue Einträge (globale Variablen) für die Watch-Liste auszuwählen.

Anzeige der dynamisch allozierten Speicherblöcke

Dynamisch allozierte Blöcke
Block[0000] :   64 byte, Timer1
Block[0004] :   64 byte, Info
Summary: 2 blocks in 2 objects, 4094 blocks free.

( Beispiel zur Anzeige der dynamisch allozierten Speicherblöcke )

Ähnlich wie in anderen Debugger-Ansichten können Sie auch hier per Mausklick (linke Taste) auf einen blau unterstrichenen Variablennamen zur Deklaration der entsprechenden Variablen im Script-Quelltext umschalten.

Testen der Applikation im RAM (statt FLASH) des Zielsystems

Um während der Entwicklungsphase beim Hochladen der Applikation in das Zielsystem Zeit zu sparen, kann die zu testende Applikation dort auch direkt in den Hauptspeicher (RAM) geladen werden, ohne sie -wie üblich- dauerhaft im Flash-Speicher des Zielsystems abzulegen.
Dadurch entfällt das bei einigen Geräten recht langwierige Löschen der Flash-Sektoren während der Übertragung, unabhängig vom Übertragungsmedium (CAN, serielle Schnittstelle, Ethernet).
Wählen Sie dazu im Hauptmenü des Programmiertools die Funktion
  Transfer .. Applikation ins Terminal laden OHNE zu Flashen .

Hinweis:

Es wird dringend empfohlen, die Applikation nicht nur im Simulator, sondern auch im 'echten' Gerät zu testen !
Die Ausführungsgeschwindigkeiten unterscheiden sich, abhängig von der verwendeten CPU, z.T. deutlich. So kann z.B. eine Script-Applikation, die auf dem MKT-View IV / V 'flüssig' und fehlerfrei funktioniert, auf dem MKT-View II deutlich langsamer laufen, was beim intensiven Einsatz von Event-Handlern die im Kapitel 'Event-Handling' beschriebenen Timeout-Probleme verursachen könnte.

Zurück zur Übersicht zum Thema 'Debugging'

Interaktion zwischen Script und Display (d.h. den "programmierbaren Anzeigeseiten")

In manchen Anwendungen arbeitet das Script nur "im Hintergrund", z.B. um per CAN empfangene Telegramme zu verarbeiten, oder um Protokolle abzuarbeiten die nicht in der Firmware implementiert sind.
In vielen Anwendungen greift das Script aber auch direkt in die "programmierbaren Anzeigeseiten" ein, z.B.:

• Der Bediener betätigt einen Button (per Touchscreen), und als "Reaktion" (vom Button aufgerufene Kommandozeile) wird eine Script-Variable gesetzt (die dann, wenige Millisekunden später, in der Hauptschleife des Scripts weiterverarbeitet wird);
• Der Bediener betätigt einen Button (per Touchscreen), und als "Reaktion" (des Buttons) wird direkt eine in der Script-Sprache geschriebene Prozedur aufgerufen;
• Das Script erkennt einen kritischen Wert in einer der (z.B. per CAN empfangenen) 'Display-Variablen', und ändert daraufhin ein Anzeige-Element, z.B. wechselt die Farbe von 'Grün' nach 'Rot' um den Bediener darauf hinzuweisen;
• Das Script fängt bestimmte Benutzeraktionen per Event-Handler ab (ein fortgeschrittenes Thema "für später").

Siehe auch (Links zu anderen Kapiteln mit weiterführenden Informationen) :

• Zugriff auf Display-Variablen per Script
• Zugriff auf Script-Variablen per Display-Interpreter
• Zugriff auf Anzeigeelemente (auf der aktuellen Anzeigeseite) per Script
• Aufruf von Script-Prozeduren aus dem Display-Interpreter
• Aufruf von Script-Prozeduren aus Display-Seiten (z.B. um mehrsprachige Anzeigetexte für die Anzeige zu gewinnen, d.h. 'Internationalisierung')


Aufruf einer Script-Prozedur beim Betätigen eines Buttons

Vor der Implementierung der Script-Sprache bestand die 'Reaktion' beim Betätigen eines Buttons immer aus einer Kommandozeile für den (alten) Display-Interpreter (z.B. "g(pn+1)" zum Umschalten auf die nächste Anzeigeseite).
Aus Kompatibilitätsgründen ist dies weiterhin möglich. Für fortgeschrittene Anwendungen (und Entwickler) empfiehlt es sich aber, die per Button ausgelöste "Reaktion" stattdessem direkt (und nur) in der Script-Sprache zu implementieren.
Dazu bieten sich mehrere Möglichkeiten (die bereits in der Einleitung von Kapitel 3 beschrieben wurden).
Im folgenden Beispiel wird per Button eine benutzerdefinierte Script-Prozedur aufgerufen.


Screenshots aus dem UPT-Programmiertool.
Details im Dokument über programmierbare Buttons

Screenshot aus dem Programmiertool, "Display Line Properties" / Button

proc StartTest // Aufruf vom DISPLAY (Reaktion auf Button")...
  iStartTest := TRUE; // nur ein Flag setzen, der Rest erfolgt in der Hauptschleife
endproc;


Ändern eines Anzeige-Elements per Script (Text, Farben, usw.)

Das Script hat die volle Kontrolle über die programmierbaren Anzeigeseiten, und kann die Anzeige-Elemente gegebenenfalls auch während der Laufzeit "umprogrammieren" (siehe Einleitung in Kapitel 3). Wenn nötig, kann so z.B. die Farbe, der Text, die Position, Größe, und die Sichtbarkeit eines Anzeige-Elements geändert werden. Dazu dienen die in Kapitel 4 spezifizierten Zugriffsmethoden (display.elem[] oder display.elem_by_id[]).

Die in den meisten Fällen bevorzugte Methode ist der Zugriff auf ein Anzeigelement über dessen Namen (siehe folgendes Beispiel), oder dessen symbolischen Control-ID (der beim Entwurf der Anzeigeseite im Designer festgelegt wurde, als String mit maximal 20 Zeichen).
Das folgende Fragment aus der Hauptschleife eines Scripts ändert die Hintergrundfarbe eines Buttons, abhängig vom "Erfolg" oder "Misserfolg" beim Einlesen einer Konfigurationsdatei :

while(1)  // endless loop for the script's MAIN THREAD

  if( iStartTest ) then
    if( ReadIniFile( "memory_card/IniDemo1.ini") ) then
       display.elem["ReadIni"].bc = clGreen; // paint the button with a GREEN background
    else  // could NOT read the ini-file :
       display.elem["ReadIni"].bc = clRed;   // paint the button with a RED background
    endif;
    iStartTest := FALSE;
  endif;

  // ... weitere in der 'Main Task' zu erledigende Aktionen hier ...

  wait_ms(50);  // give the CPU to someone else for 50 milliseconds
endwhile; // end of the main thread loop


Sprachbeschreibung (Referenz)

Die Script-Sprache basiert auf einer strukturierten, BASIC-ähnlichen Programmiersprache ("BASIC ohne Zeilennummern"). Sie wurde später um einige Elemente aus Programmiersprachen wie PASCAL und IEC 61131 "Structured Text" erweitert. Von diesen Programmiersprachen erbten Teile der Script-Sprache (leider) auch die case-insensitivity, d.h. bei der Sprache fest eingebauten Schlüsselwörter wurde (früher) nicht zwischen Groß- und Kleinschift unterschieden. Trotzdem sollte unbedingt ein einheitlicher Stil in Quelltexten eingehalten werden (näheres zum Stil folgt später). Hier die wichtigsten Schlüsselwörter (top-level keywords) der Script-Sprache:

if..then..else..endif     for..to..next    while..endwhile   repeat..until   select..case..else..endselect

proc..endproc    func..endfunc

const..endconst    var..endvar    typedef..endtypedef

addr    append    float    int    limit    local    ptr    string

 CAN    cop.(CANopen)    display.    file.    inet.    Math.    setTimer    system.    time.    gps.    trace.    tscreen.    vkey.    wait_ms   wait_resume

Um die Kompatibilität mit der ursprünglichen (Basic-ähnlichen) Sprache zu wahren, können mehrere Kommandos in einer Zeile per Doppelpunkt ( : ) getrennt werden. Der Autor rät allerdings davon ab, mehrere Kommandos "in eine Zeile zu quetschen" - verwenden Sie nur ein Kommando pro Zeile, denn nur so können Sie später (beim Debuggen) einen Breakpoint auf das Kommando setzen.

Um die Script-Sprache an 'moderne'  Programmiersprachen anzupassen, kann auch das Semikolon ( ; ) als Trennzeichen zwischen zwei Kommandos, oder (wie in Pascal) grundsätzlich am Zeilenende eingefügt werden. Im Gegensatz zu Pascal, "C", und Java hat das Zeilenende in der Script-Sprache eine syntaktische Bedeutung: Es ist ebenfalls ein Trennzeichen zwischen zwei Kommandos. Darum sind in den meisten Fällen weder Doppelpunkt noch Semikolon wirklich notwendig. Ein Semikolon am Zeilenende "schadet allerdings nicht", und wird vom Autor der Scriptsprache wie in "C" verwendet... selbst wenn nur EINE ZEILE PRO STATEMENT verwendet wird. Ein paar Beispiele zum empfohlenen Quelltext-Stil folgen weiter unten.

Das Doppelkreuz, aka 'Hash' (#) am Zeilenanfang kennzeichnet eine einzelne Zeile als Compiler- oder Präprozessor-Direktive. Damit kann der Compiler z.B. angewiesen werden, nur deklarierte Variablen zu verwenden (#pragma strict).

Führende Leerzeichen haben für den Compiler in 'normalen' Quelltextzeilen keine Bedeutung. Sie sollten diese trotzdem freigiebig zum Einrücken ineinander geschachtelter Statements einsetzen,  denn die Lesbarkeit des Quelltextes steigt dadurch enorm (es könnte passieren, daß sich der Entwickler weigert, Fehler in einem "grauenhaft verstümmelten" Quelltext zu suchen). Hier ein einfaches Beispiel, in dem die Verschachtelung von for..to..next und if..then..else..endif durch die Einrückung deutlich wird:

Sum := 0.0; // calculate PI ...
for Loop:=1 to 10000  // do 10000 iterations
   if (Loop & 1) <> 0 // odd or even loop count ?
     then Sum := Sum + 4.0 / (2 * Loop + 1); // odd
     else Sum := Sum - 4.0 / (2 * Loop + 1); // even
   endif;
next Loop;
print( "PI is roughly ", Sum );


Hinweise zum Stil in Script-Quelltexten (nicht zwingend vorgeschrieben, aber dringend empfohlen):

• Benutzen Sie keine Tabulator-Zeichen in Quelltexten..
• Verwenden Sie mindestens zwei, besser drei Leerzeichen pro Ebene beim Einrücken.
  Der Funktionsrumpf (zwischen 'proc' und 'endproc', bzw 'func' und 'endfunc') soll auch eingerückt werden.
  Nur das 'Hauptprogramm' (am Anfang des Script-Quelltextes, die beim Programmstart als erstes abgearbeitet wird), und die Schlüsselwort-Paare const/endconst, var/endvar, proc/endproc, func/endfunc werden nicht eingerückt (denn sie befinden sich auf der Haupt-Ebene des Programms - im Gegensatz zu Pascal gibt es in der Script-Sprache keine ineinander verschachtelten Funktionen, d.h. keine Funktion, die nur innerhalb einer anderen Funktion existiert).
• Benutzen Sie keine Tabulator-Zeichen... :)
• Es ist nicht nötig, Schlüsselwörter in GROSSBUCHSTABEN zu schreiben. Dies wurde nur in älteren Versionen dieses Dokuments gemacht (vor der Umstellung von 'plain Text' auf HTML), als Schlüsselwörter noch nicht durch HTML-Tags markiert werden konnten, und auch der Script-Editor noch keine Syntax-Hervorhebung unterstützte. Seitdem sowohl in der Dokumentation, als auch im Script-Editor Schlüsselwörter deutlich erkennbar sind, werden nur noch manche benuzterdeinierte Konstanten (wie in "C") in UPPER CASE geschrieben.
• Benutzen Sie niemals Tabulator-Zeichen in Quelltexten, denn verschiedene Editoren verwenden verschiedene Tab-Größen-Einstellen (Steinzeit-Editoren verwenden 8 Schritte pro Tab, andere 4, einige 3 per Default, und so weiter...). Die Verwendung von Tabulator-Zeichen in Quelltexten wird diese früher oder später in einen grauenhaften Murks verwandeln (speziell wenn mehrere Autoren mit unterschiedlich konfigurierten Editoren an einem Projekt arbeiten, was leider bei vielen Open-Source-Projekten auffällt). Verwenden Sie stattdessem, wie bereits erwähnt, zwei bis drei Spaces (Leeerzeichen) pro Ebene zum Einrücken, und richten Sie das 'beendende' Schlüsselwort (z.B. next, until, endif) passend unter dem dazugehörenden 'beginnenden' Schlüsselwort (z.B. for, repeat, if) aus.
• Ihre Kollegen/Partner/Kunden werden sich freuen, wenn beim ersten Blick auf den Quelltext bereits erkennbar ist, was das Programm später machen soll. Kommt Ihnen das Einrücken oder das Einfügen von Kommentaren in Quelltexten als Zeitverschwendung vor, entwickeln Sie besser keine Automatisierungs-Software.


In den folgenden Kapiteln werden die wichtigsten Elemente der Script-Sprache vorgestellt. Spezielle Kommandos und seltener verwendete Funktionen folgen später.

Siehe auch: Liste mit Schlüsselwörtern, Operatoren (numerisch),  Anwenderdefinierte Funktionen und Prozeduren, Ablaufsteuerung, Weitere Funktionen und Kommandos .

Zahlen und numerische Ausdrücke

Numerische Werte werden per Default als Ganzzahl (integer) verarbeitet, darüberhinaus werden auch Fliesskommazahlen unterstützt. Die Notation ist dezimal, für Integer-Zahlen auch hexadezimal oder binär. Als Trennzeichen zwischen Vor- und Nachkommaanteil dient der Dezimalpunkt (kein Dezimalkomma). Beispiele für numerische Konstanten:

• 1234     ist eine Integerzahl in Dezimalschreibweise (default)
• 1234.0  ist eine Fliesskommazahl (der Compiler erkennt dies am Dezimalpunkt)
• 0xABCDEF  ist eine Integerzahl in hexadezimaler ("sedezimaler") Schreibweise (erkennbar am Prefix "0x")
• 0b10000001 ist eine Integerzahl in binärer Schreibweise (der Prefix "0b" bedeutet "binär").

Wird in einem numerischen Ausdruck eine Berechnung mit Fließkommazahlen (oder Fließkommavariablen) benötigt, dann sollten alle Operanden innerhalb des Ausdrucks Fließkommawerte (oder Fliesskommakonstanten) sein. Dadurch entfallen Typ-Konvertierungen (von Integer nach Float) während der Laufzeit, wodurch das Script deutlich schneller läuft (Grund: Die z.B. im MKT-View II verwendete ARM-7-CPU enthält keine Fließkommaeinheit).
Beispiel (mit Sum = Fliesskomma-Variable, und Loop = Integer-Variable):

    Sum := Sum + 4.0 / (2 * Loop + 1);

Die obige Formel führt nicht zum gleichen Ergebnis wie die folgende:

    Sum := Sum + 4 / (2 * Loop + 1);

Beachten Sie den rechten Teil der Formel im zweiten Beispiel: Dort kommen nur Integer-Werte vor. Beim Erzeugen des Bytecodes (RPN) für den Term "4 / ( 2 + Loop +1 )" verwendet der Compiler nur Integer-Zahlen (und Integer-Operationen), da diese, wie schon erwähnt, auf den meisten Zielsystemen deutlich schneller laufen als Fließkomma-Operationen. Dazu gehört auch die DIVIDE-Anweisung (im Bytecode) : Sind beide Operanden (Zähler und Nenner) Integer-Werte, dann ist auch das Ergebnis der Division ein Integer-Wert (d.h. Ganzzahl ohne "Divisionsrest"). Sind einer oder beide Operand(en) der DIVIDE-Anweisung Fliesskommawerte, dann verwendet auch DIVIDE eine (langsame) Fliesskomma-Operation, und liefert als Ergebis einen Fliesskommawert. Benötigen Sie daher definitiv einen Fliesskommawert als Zwischenergebnis innerhalb eines Ausdrucks, verwenden Sie Fliesskommazahlen (bzw. wie im ersten Beispiel die Fliesskommakonstanten "4.0" statt der Integerkonstanten "4" ). Das oben gezeigte Beispiel stammt aus dem Demo-Programm 'ScriptTest2.cvt', enthalten im Installationsarchiv, in dem die Kreiszahl PI mit Hilfe der Gregory-Leibniz-Formel berechnet wird.

Um 'Binärdaten' (z.B. empfangene CAN-Datenfelder)  aus einer Sequenz von Bytes in Fliesskommazahlen zu konvertieren, verwenden Sie die Funktionen BytesToFloat, BinaryToFloat oder BytesToDouble. Beispiele für diesse Sonderfunktionen finden Sie in der Applikation 'ScriptTest1.cvt' .

Siehe auch: Datentypen 'int' vs. 'float', Numerische Funktionen, "Mathematik", Digitale Signalverarbeitung.

Strings (Zeichenketten)

String-Konstanten werden, wie in fast allen Programmiersprachen (außer Pascal), mit Anführungszeichen (double quotes) umschlossen. Zum Einfügen von Sonderzeichen wie 'carriage return' dienen die aus "C" oder Java bekannten Backslash-Sequenzen.

Um eine Variable als String-Variable zu deklarieren, verwenden Sie das Schlüsselwort string. Alternativ (wie in uralten BASIC-Dialekten, für globale Variablen) verwenden Sie den "Dollar-Suffix" ($) um dem Compiler mitzuteilen, daß die Variable eine String-Variable sein soll. Empfohlen wird aber, alle Variablen vor deren Verwendung mit einem eindeutigen Datentyp zu deklarieren (dies nur als Vorgriff zum Kapitel 'Variablen').
An den meisten Stellen, an denen der Compiler einen String erwartet, können Sie stattdessem auch einen String-Ausdruck einsetzen.

Beispiel (mit Variablendeklaration) :

var
   string MyString;
endvar;
...
 MyString := "This is another string";


Zum Standardumfang der Script-Sprache gehören einige Funktionen zur Verarbeitung von Zeichenketten, z.B. like itoa ("integer to ASCII"), hex (integer to hexadecimal ASCII), chr (wandelt einen ASCII-Wert in einen aus einem einzelnen Zeichen bestehenden String um).
Das Schlüsselwort string repräsentiert nicht nur den Datentyp 'Zeichenkette', sondern kann auch (ähnlich wie in C++) als Konstruktor zum 'Erzeugen' einer Zeichenkette aus Variablen mit anderen Datentypen verwendet werden, z.T. auch aus zusammengesetzten Datentypen wie z.B. tCANmsg.

In bestimmten Fällen können auch statisch deklarierte Byte-Arrays wie Zeichenketten verwendet werden. Dabei geht allerdings die Information über die Zeichencodierung verloren. Beispiel:

        TP_Transmitter.buffer := "Test string sent via ISO 16765-2 'TP' .";
        TP_Transmitter.iTotalSizeInByte := strlen( TP_Transmitter.buffer );
        IsoTP_StartSending( &TP_Transmitter ); // start sending an ISO-TP message


(darin ist TP_Transmitter.buffer eine als 'byte buffer[1024]' deklarierte Komponente einer Struktur, und TP_Transmitter.iTotalSizeInByte die Anzahl per ISO-TP zu sendender 'Nutzdatenbytes'.
Beim Kopieren der Zeichenkette wird ein Nullbyte zum Markieren des Endes der Zeichenkette angehängt, wenn der Platz im Ziel (hier: "Byte-Array") dafür ausreicht.)

Strings mit unterschiedlichen Zeichen-Codierungen (character encodings)

Die Zeichencodierung eines Strings ist variabel. Beim Datentyp 'string' werden bei der internen Ablage (im Speicher) einige Bits dazu verwendet, um die aktuelle Zeichencodierung des Strings zu definieren.
Dies funktioniert allerdings nur bei 'einzelnen' String-Variablen.
Strings in Arrays und anwenderdefinierten Datentypen (z.B. Strukturen) werden intern grundsätzlich als UTF-8 codiert.
Wird z.B. ein String aus einer Unicode-Textdatei eingelesen (mit der Funktion file.read_line), dann enthält der String danach eine Reihe von UTF-8-codierten Zeichen. Beim Umkopieren, oder bei der Übergabe des Strings als Argument beim Aufruf von Funktionen und ähnlichen Unterprogrammen werden nicht nur die Zeichen selbst, sondern auch der Datentyp mit aktueller Zeichencodierung übergeben. Wenn nötig, kann wie im folgenden Beispiel die in einem String verwendete Zeichencodierung auch abgefragt werden :

select( char_encoding( MyString ) )
   case ceDOS : // der String enthält "DOS"-codierte Zeichen (codepage 850)
       ...

   case ceANSI : // der String enthält "ANSI"-codierte Zeichen (Windows-1252)
       ...

   case ceUnicode : // der String enthält "Unicode"-Zeichen (codiert als UTF-8)
       ...

   case ceUnknown : // die Zeichencodierung dieses Strings ist unbekannt
      // weil sie nirgendwo spezifiziert wurde,
      // oder weil sie keine Rolle spielt weil
      // alle Zeichencodes kleiner als 128 sind
      // (in dem Fall sind "DOS", "ANSI", und UTF-8 fast identisch)

endselect;

Die gleichen Konstanten können auch beim Erzeugen von Dateien per file.create als benannter Parameter char_encoding verwendet werden. Wird z.B. char_encoding=ceUnicode in der Parameterliste von file.create() übergeben, dann werden alle später an die Datei angehängten Zeichenketten ggf. automatisch nach UTF-8 konvertiert.

Die Script-Sprache unterstützt zwar Unicode (genau gesagt, UTF-8-codierte Zeichenketten), dies bedeutet aber nicht dass die Firmware in der Lage ist, diese Zeichen auch auf dem Display anzuzeigen ! Die von MKT's "LCD-Treiber" verwendeten Zeichensätze (Bitmap-Fonts) stammen aus DOS-Zeiten, und enthalten daher nur Bildzeichen (Glyphen) aus dem 'DOS-Zeichensatz' (z.B. Codepage 437 oder 850) !
Bei der Ausgabe einer UTF-8-codierten Zeichenkette auf dem Bildschirm versucht die Firmware, für jedes Zeichen (in Unicode 'code point' genannt) ein möglichst gut passendes 'DOS-Zeichen' zu finden. Daher werden die meisten westlichen Zeichen (inkl. deutscher Umlaute) auch korrekt angezeigt, unabhängig von der Zeichencodierung (character encoding : ceDOS, ceANSI, ceUnicode ).

Arrays und Struktur-Komponenten mit dem Typ 'string' werden seit V0.2.6 intern immer als UTF-8 gespeichert. Wird z.B. eine 'DOS'- oder 'ANSI'-codierte Zeichenkette an ein Array-Element zugewiesen, werden automatisch alle Zeichen mit Codes > 127 von "DOS" oder ANSI in die entsprechenden UTF-8-Sequenzen umgewandelt. Jeder aus dem Array gelesene String hat daher die Zeichencodierung ceUnicode !

Wenn nötig, kann die Zeichencodierung von String-Literalen ("String-Konstanten") im Quelltext definiert werden. Dazu dienen die folgenden Kleinbuchstaben dienen als Präfix (Vorsatz):

• a"Text"
  "ANSI"-encoded characters (precisely: Windows CP-1252, 8 bits per character)
• d"Text"
  "DOS"-encoded characters (precisely: DOS Codepage 850, 8 bits per character)
• u"Unicode-Test"
  Unicode (precisely: characters encoded in UTF-8, with a variable number of bytes per character)

Das doppelte Anführungszeichen, mit dem der Anfang eines String-Literals im Quelltext markiert wird, muss direkt nach dem Präfix (a,d,u) folgen !

Beispiel (Zuweisung einer Unicode-String-Konstante an eine String-Variable) :

   MyString := u"Falsches Üben von Xylophonmusik quält jeden größeren Zwerg.";

Sofern möglich werden Sonderzeichen (wie im obigen Pangramm) vom Compiler in die gewünschte Zeichencodierung umgewandelt.
Der Compiler geht dabei davon aus, daß die Zeichen im Script-Quelltext als "ANSI-Zeichen" (Windows CP-1252), nicht als "DOS"-Zeichen eingegeben wurden !
Dies könnte sich in ferner Zukunft ändern, wenn der im Programmiertool integrierte Script-Editor statt des "Windows-ANSI"-Zeichensatzes auf UTF-8 umgestellt wird.
Bis dahin verwenden Sie ggf. Unicode-Escapes (nach backslash-u) für alle Zeichen, die Sie nicht direkt mit Ihrer PC-Tastatur im Editor eingeben können. Beispiel:

   MyString := u"Falsches \u00DCben von Xylophonmusik qu\u00E4lt jeden gr\u00F6\u00DFeren Zwerg.";

Weitere Beispiele finden Sie im Beispielprogramm 'String-Test' application.
Siehe auch: String (Datentyp) .

Verwendung von Zeichenketten und deren Format im Speicher

Die meisten Zeichen in einer Zeichenkette belegen 8 Bit (ein "Byte") im Speicher. Ein Null-Byte kennzeichnet das Ende der Zeichenkette (darum müssen Sie sich als Anwender allerdings nicht kümmern, denn der Compiler hängt automatisch ein Null-Byte am Ende einer String-Konstante an). Je nach verwendeter Zeichencodierung belegen Zeichen mit einem 'Code-Wert' über 127 (!) ebenfalls ein, bei UTF-8-codierten Strings aber auch zwei oder mehr Bytes im Speicher. 8-bit "DOS"- oder "ANSI"-Zeichen werden ohne Konvertierung im Speicher abgelegt (allerdings mit einem speziellen Flag im Datentyp, der die Codierung als "DOS"- oder "ANSI"-Zeichen enthält). Einige der 255 möglichen Zeichencodes sind für spezielle Steuerzeichen reserviert, z.B. dient das Zeichen mit dem Code 13 bei (nahezu) allen gebräuchlichen Codierungen als "carriage return" zum Markieren des Zeilenendes - siehe auch 'Backslash-Sequences' im folgenden Kapitel. Seit September 2011 können Zeichen auch als UTF-8-codierte Strings im Speicher abgelegt werden, womit dann circa 1114112 verschiedene Zeichen codiert werden können ("Unicode") . Bei UTF-8 werden pro Zeichen bis zu 4 Byte im Speicher benötigt, für 'normale' (westliche) Zeichen aber weiterhin ein Byte pro Zeichen.

Während der Script-Laufzeit wird der Speicher für Strings (und ähnliche Objekte mit 'variabler Länge') aus einem gemeinsamen Speicherpool alloziert. Die Größe des benötigten Speichers hängt (u.A.) von der Anzahl von Strings ab, die im Script gleichzeitig verwendet werden, und deren individueller Länge. Als Beispiel betrachten wir ein Array aus Strukturen, die folgendermaßen deklariert sind :

typedef tStringTableEntry = // user defined data type..
   struct // structure for an entry in a "string table"
      int valid;    // 0: invalid or "deleted" entry, 1:valid
      int iRefNo;   // string reference number (integer)
      string sInfo; // the string itself (any length!)
   endstruct; // end of a structure definition
endtypedef; // end of type definitions


var // declare GLOBAL variables, here: an array of structs
   tStringTableEntry StringTable[1000];
endvar; // end of variable declarations



Nach dem Start des Script-Programms belegt jeder Eintrag vom Typ tStringTableEntry nur 12 Bytes im Speicher (2 * 4 bytes für die beiden Integer-Zahlen, plus 4 Bytes für einen POINTER auf ein String-Objekt).
Erst später, wenn die Einträge im Array 'StringTable' angefüllt werden (d.h. wenn die Strings nicht mehr "leer" sind), wird pro Zeichenkette zusätzlicher Speicher benötigt.
Mit anderen Worten: Der Speicherbedarf eines Scripts kann während der Laufzeit noch ansteigen. Darum sollten Sie zumindest grob abschätzen, wieviel zusätzlicher Speicherplatz von Ihrer Applikation schlimmstenfalls für Zeichenketten benötigt werden könnte (der Compiler kann dies nicht erkennen; denn Strings sind dynamische Objekte, die nahezu beliebig lang werden könnten). Lassen Sie das Programm dazu ausreichend lange im Simulator laufen, und beobachten die maximale Speicherauslastung  im Debugger.

Ähnlich wie in der Programmiersprache 'C' kann auf einzelne Zeichen innerhalb eines Strings zugegriffen werden, wie dies bei einem Array der Fall wäre.
Beispiel:

   var
     string s1;
     int i;
   endvar;
   s1 := "This is a test";
   i  := s1[0];   // note that indices start counting at ZERO

String-Konstanten mit Sonderzeichen

Der Compiler kann nicht wissen, für welchen "Zweck" ein String später verwendet wird. Er kennt weder die verwendete Sprache noch den Zeichensatz, mit dem der String eventuell auf dem Display angezeigt wird. Aus dem Grund versucht der Compiler auch nicht, irgendwelche 'Sonderzeichen' (z.B. deutsche Umlaute) im String an dem im Display meistens verwendeten DOS-kompatiblen Zeichensatz anzupassen. Ist Ihnen (als Autor eines Scripts) bekannt, daß der String später mit einem DOS-kompatiblen Zeichensatz angezeigt werden wird, können Sie z.B. die Umlaute im Script-Quelltext durch entsprechende hexadezimale Äquivalente ersetzen. Eine Alternative wäre der Einsatz von Unicode (siehe vorheriges Kapitel).
Werden Sonderzeichen im String z.B. als hexadezimale Sequenzen für einen "DOS-Zeichensatz" codiert, dann sollte der String mit dem Prefix 'd' ("DOS") als solcher gekennzeichnet werden. Die String-Runtime-Library kann dann, wenn z.B. ein "DOS-String" an einen "ANSI-String" oder einen "Unicode-String" angefügt werden soll, die Zeichencodes entsprechend konvertieren.

Beispiele:

Test := d"\x99rtliche Bet\x84ubung \x9Abelkeit"; // string with hex codes for Ö, ä, Ü if a 'DOS font' is used for rendering
Test := d"Örtliche Betäubung kann Übelkeit hervorrufen"; // string converted into 'DOS characters' by the compiler

Hexadezimale Codes für bestimmte "DOS"-Sonderzeichen, die von fast allen programmierbaren MKT-Geräten unterstützt werden :

Eine komplette Tabelle mit einem 'DOS'-Zeichensatz ("Codepage 437") finden Sie hier . Zeilen und Spalten sind hexadezimal numeriert, wodurch der entsprechende 8-bit-Code (bestehend aus zwei Hex-Ziffern) sehr einfach zusammengestellt werden kann. Das Beispielprogramm Text Screen verwendet viele dieser speziellen 'DOS-Zeichen' um auf dem Bildschirm Linien und Rechtecke zu zeichnen.
Siehe auch: Unicode- und ANSI-Strings.

Strings mit Backslash-Sequenzen

Neben der bereits erwähnten Sequenz \x (hexadezimaler Code für ein Sonderzeichen) haben die folgenden Backslash-Sequenzen eine besondere Bedeutung im Script-Quelltext (die z.T. von der Bedeutung von Backslash-Sequenzen im Display-Interpreter abweichen):

\\

Fügt einen *einzelnen* Backslash in die Zeichenkette ein .

\r

Fügt ein Carriage-Return-Zeichen ein ( aka CR, chr(13) ) .

\n

Fügt ein New-Line-Zeichen ein ( aka "Linefeed", chr(10) ) .

\x

Hexadezimaler Code für ein 8-Bit-Sonderzeichen (kein Unicode!).
Siehe Details im Kapitel 'Strings mit Sonderzeichen' .

\u

Fügt ein nahezu beliebiges Unicode-"Zeichen" (code point), definiert als mindestens 4-ziffrige Hexadezimalzahl, in den String ein.
Der Compiler(!) ersetzt dieses "Unicode-Zeichen" durch eine entsprechende UTF-8 - Sequenz in der Zeichenkette.
Beachten Sie, daß nur sehr wenige der 1114112 theoretisch möglichen 'Code Points' auch auf dem Display angezeigt werden können !
Details zum Thema Unicode finden Sie im Kapitel 'Strings mit verschiedenen Zeichen-Kodierungen' .

\"

Fügt das doppelte Anführungszeichen (double quote character), ohne Backslash, in den String ein. Dies ist nötig, weil das doppelte Anführungszeichen (ohne Backslash) das Ende des Strings markieren würde.

Die oben aufgeführten Backslash-Sequenzen in der Script-Sprache sind nicht mit den Backslash-Sequenzen im Format-String eines UPT-Anzeige-Elements zu verwechseln !
Lediglich die 'einfachen' Steuerzeichen (carriage return, new line, etc) haben die gleiche Bedeutung; die interne Funktion ist aber völlig inkompatibel !

Siehe auch: Aufruf von Script-Funktionen aus Backslash-Sequenzen im Format-String eines UPT-Anzeige-Elements

Funktionen zur String-Verarbeitung

Strings können mit dem Operator '+' aneinander gefügt werden (formale "Addition"). Beispiel:

  var
    string Info; // Deklaration einer String-Variablen
  endvar;
  Info := "First part";
  Info := Info + " second part";

append( <destination>, <source> [, <index_variable>] )

Hängt einen String (oder auch andere Daten) an das Ende eines anderen Strings, oder eines Byte-Arrays an.
Die Index-Variable ist dabei optional (siehe Beispiel 3).

Beispiel 1: Anhängen eines Strings an einen String

        var
          string s1,s2; // Deklaration von zwei String-Variablen
        endvar;
        s1 := "Verwechseln Sie nicht Äpfel";
        s2 := " und Birnen";
        append(s1,s2);  // Anhängen von  s2 an s1, Ergebnis in s1
        print( s1 );    // Ergebnis auf Text-Panel anzeigen

Der dritte Funktionsparameter ('index') wird in diesem Fall nicht benötigt.
Das Anhängen von Zeichenketten per append() ist schneller als die 'Addition' von Strings (z.B. append(s1,"Hallo")   statt   s1 := s1+"Hallo"), weil append() keinen String-Speicher freigeben und erneut allozieren muss wenn in der Zielvariablen (im Beispiel 's1') noch genügend Platz für weitere Zeichen vorhanden ist. Aufgrund der internen Speicherverwaltung (Allozierung in Blöcken von N mal 64 Bytes) ist dies oftmals der Fall, d.h. beim Anfügen von weniger als 64 Zeichen ist keine aufwändige Allozierung nötig.

Beispiel 2: Anhängen mehrerer Strings an einen "binären Datenblock" (Byte-Array)
                  mit expliziter Angabe einer Index-Variablen.

        var
          byte TxBuffer[1024]; // Deklaration eines Byte-Arrays
          int  TxByteIndex;    // Index-Variable für 'TxBuffer'
        endvar;

        TxByteIndex := 0;  // begin filling TxBuffer[0] here
        append( TxBuffer, "First string.\r\n", TxByteIndex );
        // Note: append() will increment TxByteIndex by the
        //       NUMBER OF BYTES appended to the buffer !
        TxBuffer[TxByteIndex++] := 0x00;   // append a ZERO BYTE as string-end-marker
        append( TxBuffer, "Second string.\r\n", TxByteIndex );
        TxBuffer[TxByteIndex++] := 0x00;   // append another ZERO BYTE
        append( TxBuffer, "Third string.\r\n", TxByteIndex );
        StartSendingBlock( TxBuffer, TxByteIndex/*nBytes*/ ); // user-defined procedure

Der dritte, optionale Funktionsparameter ('index_variable') ist in diesem Fall eine Integer-Variable, deren Wert jeweils um die Anzahl angehängter Bytes erhöht wird. Im obigen Beipiel wird das Array 'TxBuffer' mit mehreren Zeichenketten gefüllt, die jeweils durch ein Null-Byte (ähnlich wie in der Programmiersprache 'C') voneinander getrennt werden.
Da ein Null-Byte das Ende eines Strings markiert, kann es selbst nicht in einer String-Variablen enthalten sein. Im obigen Beispiel wird das Null-Byte daher mit der Anweisung
  TxBuffer[TxByteIndex++] := 0x00;
an den 'Sendepuffer' (Variable 'TxBuffer', deklariert als Array mit maximal 1024 Byte) angehängt. Der Post-Inkrement-Operator '++' erhöht den Wert der Variablen 'TxByteIndex' nach dem Zugriff.
Der entsprechende Code wäre ohne '++'-Operator etwas länger und langsamer:
  TxBuffer[TxByteIndex] := 0x00;
  TxByteIndex := TxByteIndex + 1;

Beispiel 3: Anhängen von Byte-Werten an einen "binären Datenblock" (Byte-Array)
                  ohne Index-Variable.

        var
          byte TxBuffer[1024]; // declaration of a fixed-size byte-array
        endvar;

            .... (other code that may have used TxBuffer) ....

        TxBuffer.len := 0;     // begin filling TxBuffer at the first element
        append(TxBuffer, (byte)0x02);     // ASCII control character 'STX'
        // Note: append() will increment TxBuffer.len by the
        //       NUMBER OF ARRAY ELEMENTS appended to the buffer !
        append(TxBuffer, "First string.\r\n");
        append(TxBuffer, "Second string.\r\n");
        append(TxBuffer, (byte)0x03);     // ASCII control character 'ETX'
        file.write(hSerialPort,TxBuffer); // send via serial port

Im obigen Beipiel wird statt einer Index-Variablen die Länge des Arrays (hier: TxBuffer.len) bei jedem Aufruf von append() erhöht - allerdings nur bis zur maximale Größe (.size). Da es sich um ein Byte-Array handelt, kann nach den oben gezeigten Anweisungen die Länge in Bytes aus TxBuffer.len ausgelesen werden.

chr( N )

Wandelt einen Integerwert (N, 0..255, oftmals der Code eines "DOS"-Zeichens) in einen aus einem einzelnen Zeichen bestehenden String um.
Liegt der Wert von 'N' über 255, vermutet(!) die Runtime-Funktion dass es sich um ein UNICODE-Zeichen handeln soll. Verwenden Sie für Unicode aber besser die Funktion unicode_chr( N ), denn nur so ist sichergestellt, dass auch Zeichencodes zwischen 128 und 255 korrekt interpretiert werden.
Beispiel: chr(32) liefert das Leerzeichen (Space, ASCII # 32).
Für ANSI-Zeichencodes verwenden Sie statt 'chr' die Funktion ansi_chr.

ansi_chr( N )

Wandelt einen Integerwert (N, 0..255, ANSI-Code eines Zeichens) in einen aus einem einzelnen Zeichen bestehenden String um.
Liegt der Wert von 'N' über 255, vermutet(!) die Runtime-Funktion dass es sich um ein UNICODE-Zeichen handeln soll.
Beispiel: ansi_chr(176) liefert das 'Grad'-Zeichen (°), z.B. für '°C' = 'Grad Celsius'.

unicode_chr( N )

Ähnlich wie chr(N), in diesem Fall wird N allerdings immer als Unicode aufgefasst (N = "codepoint", 0..0x10FFFF ), und in einen UTF-8-codierten String umgewandelt, der zwar (wie bei chr) aus nur einem Zeichen, aber möglicherweise bis zu 6 (!) Bytes bestehen könnte. Diese Konvertierung ist immer möglich, unabhängig davon ob das Zeichen später auf dem "Bildschirm" angezeigt werden kann oder nicht ! Beispiel: unicode_chr(0x20AC) liefert einen UTF-8-codierten String mit dem 'Euro-Zeichen'.

CharAt( string s, int char_index )

Liefert den Code des N-ten Zeichens (N=char_index) aus der Zeichenkette 's'. Wie in den meisten Programmiersprachen üblich, beginnt die Index-Zählung bei Null für das erste Zeichen in der Zeichenkette. Das Ergebnis ist ein 32-bit Unicode - Wert ("codepoint number"), der für 'normale' westliche Zeichen mit dem ASCII-Wert (Zeichencodes 1 bis 127) identisch ist. Mit anderen Worten: CharAt funktioniert sowohl mit "ASCII-Strings" als auch mit "Unicode". Dies funktioniert nur, weil 'CharAt' die Zeichencodierung des Strings (s) beachtet, und auch mit UTF-8-codierten Strings klarkommt. Dazu zählt auch der wichtige Unterschied zwischen 'Zeichen-Index' und 'Byte-Index' (CharAt verwendet den Zeichen-Index, nicht den Byte-Index, und liefert nicht nur das N-te BYTE, sondern das N-te ZEICHEN, wenn das Zeichen aus mehreren Bytes besteht.
Ist <char_index> negativ, oder überschreitet die Länge des Strings, liefert CharAt den Integer-Wert 0 (Null).

char_encoding( string s )

Liefert den Zeichen-Codierungs-Typ des angegebenen Strings. Das Ergebnis ist eine der folgenden Konstanten:
ceDOS ("DOS"-codierte Zeichen), ceANSI ("ANSI" aka "Windows CP-1252"), ceUnicode, oder ceUnknown.

ftoa( float value, int nDigitsBeforeDot, int nDigitsAfterDot )

"floating-to-ascii" .
Wandelt eine Fliesskommazahl (1. Argument, 'value') in einen dezimalen String um, wobei die spezifizierte Anzahl Ziffern vor und nach dem Dezimalpunkt verwendet wird. Beispiel:
   Info := "Reifendruck = "+ftoa(fltTirePressure, 4, 1)+" bar";
Ist die 'Anzahl Ziffern vor dem Dezimalpunkt' (zweiter Parameter) höher als nötig, dann werden entsprechend viele Leerzeichen (keine Nullen) vor der Zahl eingefügt. Ist die 'Anzahl Ziffern nach dem Dezimalpunkt' (dritter Parameter) höher als nötig, dann werden nach dem Nachkomma-Anteil weitere Nullen (keine Leerzeichen) angehängt. Ist die 'Anzahl Ziffern nach dem Dezimalpunkt' Null, dann wird auch der Dezimalpunkt weggelassen.
Hinweis: Im Gegensatz zu 'ftoa' (welches ggf. Leerzeichen voranstellt) verwendet die Funktion itoa, wenn eine feste Anzahl Ziffern erzeugt werden soll, führende Nullen !
Inverse Funktion: atof() alias ParseFloat().

itoa( int value [, number of digits])

"integer-to-ascii" .
Wandelt einen Integer-Wert (erstes Argument) in einen dezimalen String um, wobei optional die spezifizierte Anzahl Ziffern (zweites Argument) erzeugt wird. Im Gegensatz zu ftoa erzeugt 'itoa' dabei führende Nullen. Beispiel:
   Info := "Timestamp="+itoa(system.timestamp,8);
Ist die Anzahl zu erzeugender Ziffern spezifiziert, der Wert (value) aber zu hoch, werden nur die niederwertigen(!) Ziffern emittiert. Beispiel:
   itoa(1234,2) liefert 24 (als String), nicht "1234" !
Fehlt die Angabe der zu erzeugenden Ziffern, oder ist max_digits Null, produziert itoa nur soviel Ziffern wie nötig (ohne führende Nullen).
Inverse Funktion: atoi() alias ParseInteger().

atoi( string value [, int max_digits [, int start_index]] ),
atof( string value [, int max_digits [, int start_index]] )

"ascii-to-integer" bzw "ascii-to-float", alias ParseInteger(), ParseFloat() .
Konvertiert einen dezimalen String in einen Integer- bzw Fliesskomma-Wert (numerisch), wobei optional nur eine bestimmte Anzahl Ziffern ausgewertet wird (zweites Argument), oder der gesamte String.
Als optionales drittes Argument kann noch die Stelle (Zeichen-Index) angegeben werden, an dem die Konvertierung mit der höchstwertigen Ziffer beginnen soll.
Das optionale Argument ('start_index') kann ein Integerwert, oder die Adresse einer Integer-Variablen sein. Bei Übergabe der Addresse einer Integer-Variablen wird deren Wert um die Anzahl geparster Zeichen erhöht (siehe viertes Beispiel).
Beispiele:
   atoi("1234567");    liefert den Integer-Wert 1234567
   atoi("1234567",3);    liefert den Wert 123 (wegen Begrenzung auf 3 Ziffern).
   atoi("1234567",3,2);    liefert den Wert 345 (3 Ziffern, Start bei Index 2 d.h. dem dritten Zeichen im String).
   atoi("1234567",10, &start_index);    Variable start_index wird um die Anzahl geparster Zeichen erhöht.
Wie üblich, beginnt auch hier die Index-Zählung bei NULL. Das erste Zeichen in einer Zeichenkette befindet sich an Index 'Null' (nicht Index 'Eins').
Die Funktionen atoi bzw atof erkennen ein führendes 'Minus'-Zeichen als Vorzeichen.

hex( int value, int number_of_digits ) alias HexString( .. )

Wandelt eine Integerzahl (1. Argument) in einen hexadezimalen String, mit der spezifizierten Anzahl Ziffern (2. Argument).
Inverse Funktion: ParseHexString().

BinaryString( int value, int number_of_digits )

Wandelt eine Integerzahl (1. Argument) in einen binären String, mit der spezifizierten Anzahl Ziffern (2. Argument).
Beispiel:
BinaryString( 0x12345678, 32 )   liefert 00010010001101000101011001111000 als String.
Inverse Funktion: ParseBinaryString().

strlen( string s )

Ermittelt die Anzahl von Zeichen in der Zeichenkette (nicht die 'Länge des Strings in BYTES'; besonders wichtig für UTF-8-codierte Zeichenketten).
Beispiel:
strlen("How long is this string ?") liefert den Wert 25 .

strpos( string haystack, string needle[, int start_index] ),
stripos( string haystack, string needle[, int start_index] ),
strrpos( string haystack, string needle[, int start_index] ),
strripos( string haystack, string needle[, int start_index] ),
strpos2( string haystack, string needle[, int start_index] )

Diese Funktionen suchen nach dem ersten bzw letzten Vorkommen des Suchstrings (needle, "Nadel") in einem größeren String (haystack, "Heuhaufen"), beginnend bei Zeichen-Index Null(!) oder dem optional spezifizierten Start-Index (Das erste Element in einer Array-ähnlichen Struktur hat, wie immer, den Index Null, nicht den Index Eins).

Die Funktionen strpos/strrpos unterscheiden zwischen Groß- und Kleinbuchstaben, die Funktionen stripos/strripos nicht.
Die Funktionen strpos/stripos suchen das erste Vorkommen des Strings, die Funktionen strrpos/strripos das letzte.

Der Rückgabewert ist der Zeichen-Index des ersten Zeichens, unter dem die "Nadel" im "Heuhaufen" gefunden wurde, oder -falls die Suche nach der Nadel im Heuhaufen erfolglos war- ein negativer Integerwert.

Im Gegensatz zu strpos() liefert strpos2() als Rückgabewert nicht den Index des ersten Zeichens der Nadel im Heuhaufen, sondern den Index des nächsten Zeichens, welches nach der gefundenen Nadel folgt. Mit anderen Worten wird die "Nadel" durch 'strpos2' überlesen. Ein Parser kann mit dem Index z.B. den danach folgenden Rest analysieren.

Fehlt das dritte Funktionsargument (start_index), beginnt die Suche beim ersten Zeichen im Hauhaufen (d.h. Index Null für strpos+stripos). Damit kann z.B. ein einfacher String-Parser realisiert werden. Beispiel:
 haystack := "This test string is 38 characters long";
 needle   := "is"; // string to be found in the haystack
 i := strpos(haystack,needle);     // find the first needle (result: i=2)
 i := strpos(haystack,needle,i+1); // find the next needle (result: i=17)
Um danach den Wert nach dem per strpos() gefundenen Schlüsselwort nach integer oder float zu konvertieren, verwenden Sie atoi (ascii-to-integer) bzw. atof (ascii-to-float):
 i := strpos2(haystack,"VBat=");   // find index of the next char AFTER the needle
 if( i>0 ) then // found the needle (keyword) in the haystack, parse the following value
    iValue := atoi( haystack, 5/*digits*/, i/*start*/ ); // parse number after keyword
 endif;
Da auch die Funktionen atoi und atof den Index des ersten Zeichens ('start index') als optionalen dritten Parameter unterstützen, kann wie im obigen Beispiel das zeitraubende Umkopieren von Zeichenketten im Speicher vermieden werden.

substr( string s, int start [, int length] )

Liefert einen Ausschnitt (sub-string) aus s, beginnend mit dem Zeichen am angegebenen Start-Index (Index-Zählung beginnt bei Null), mit einer maximalen Länge von <length> Zeichen (dritter, optionaler, Parameter).
Fehlt die Angabe von 'length', enthält der zurückgegebene String alle Zeichen ab Index 'start' bis zum Ende der Zeichenkette 's'.
Ist der Parameter 'length' spezifiziert und positiv, wird das Ergebnis niemals mehr als <length> Zeichen enthalten (es könnte aber, je nach Startindex und Länge des Quellstrings, durchaus weniger Zeichen enthalten).
Ist der Parameter 'start' spezifiziert aber negativ, wird als Ergebnis ein leerer String zurückgeliefert.

ParseInteger( string value [, int max_digits [, int start_index]] )

Alias für die "C"-Funktion atoi() ("ASCII to integer").
Bedeutung des optionalen Parameters 'start_index' wie bei atoi().
Fehlt die Angabe von 'start_index', beginnt der Parser beim ersten Zeichen im String (Index Null).
Fehlt auch die Angabe von 'max_digits', ist die Anzahl geparster Ziffern nur durch die Länge des Strings (value) begrenzt.
Wird der optionalen Parameters 'start_index' als Adresse einer Integer-Variablen (Pointer, Referenz) übergeben, so erhält diese Variable nach dem Aufruf den nullbasierten Index des nächsten Zeichens nach dem geparsten Wert.
Dies gilt auch für die weiter unten aufgeführten String-Parser-Funktionen. Beispiel: Siehe ParseFloat().

ParseFloat( string value [, int max_digits [, int start_index]] )

Alias für die "C"-Funktion atof() ("ASCII to float").
Bedeutung des optionalen Parameters 'start_index' wie bei atoi().
Dies gilt auch für die weiter unten aufgeführten String-Parser-Funktionen. Beispiel:
  sLine := "U=23.4V T=22.7°C";
  start_index := strpos( sLine, "U=" );
  Ubat := ParseFloat( sLine, 10/*max_digits*/, start_index+2 );
  start_index := strpos( sLine, "T=" );
  Temp := ParseFloat( sLine, 10/*max_digits*/, start_index+2 );

ParseHexString( string value [, int max_digits [, int start_index]] )

Umkehrfunktion zu HexString. Bedeutung des optionalen Parameters 'start_index' wie bei atoi().
Beginnt der String (value) mit der Zeichenkette 0x (Präfix für 'Hexadezimal' wie in "C" oder Python), wird dieser automatisch überlesen. In der Zählung von 'max_digits' sind auch die zwei optionalen Buchstaben für den Präfix enthalten.
Der Parameter max_digits begrenzt die Anzahl zu parsender Zeichen. Fehlt diese Angabe, oder ist max_digits Null, dann endet der Parser beim ersten Zeichen welches keine gültige Hex-Ziffer sein kann.
Beispiele:
  iValue := ParseHexString ( "0x1234" ); // returns 0x1234 as integer (decimal 4660)
  iValue := ParseHexString("0x1234", 0, 4 ); // returns 0x34 as integer (decimal 52)
  iValue := ParseHexString("0x1234", 4, 1 ); // returns 3 as integer (max_digits=1)
ToDo: Beschreiben, warum (und wofür) start_index auch als 'Call-by-Reference' übergeben werden kann.

ParseBinaryString( string value [, int max_digits [, int start_index]] )

Umkehrfunktion zu BinaryString. Bedeutung des optionalen Parameters 'start_index' wie bei atoi().
Beginnt der String (value) mit der Zeichenkette 0b (Präfix für 'Binär' wie in Python), wird dieser automatisch überlesen. In der Zählung von 'max_digits' sind auch die zwei optionalen Buchstaben für den Präfix enthalten.

string( source_value [, number of characters] )

Diese String-erzeugende Funktion konvertiert den als erstes Argument übergebenen Wert (source_value) in eine Zeichenkette, mit optionaler Begrenzung der Anzahl erzeugter Zeichen.
Ist der Wert ein Byte-Array (oder Pointer auf Bytes), wird er als Kette UTF-8-codierter Zeichen aufgefasst. Beispiel:
  ParseReceivedString( string(pbPayload,iPayloadLength) );

string( source_array, iFirstByte, iMaxBytes )

Diese String-erzeugende Funktion konvertiert den Inhalt eines Byte-Arrays (erstes Argument), beginnend an einem nullbasierten Array-Index (zweites Argument), mit maximal N Bytes (drittes Argument), in eine Zeichenkette (string).
Der Inhalt des Byte-Arrays wird auch hier als eine Kette UTF-8-codierter Zeichen aufgefasst. Beispiel:
  s := string( b256ReceivedData, iBeginOfPayload, iPayloadLength ); // inefficient call-by-value

Wie in Kapitel 4 beschrieben, sollten große Strukturen und Arrays bei der Parameterübergabe besser als Pointer übergeben (d.h. 'call by reference' statt 'call by value'). So kann auch hier das unnötige Kopieren des Arrays vermieden werden:
  s := string( &b256ReceivedData, iBeginOfPayload, iPayloadLength ); // more efficient call-by-reference

Weitere Beispiele und Tests zur Verarbeitung von Zeichenketten in der Script-Sprache finden Sie in der Applikation 'String-Test' .

< Fortsetzung folgt ... >

Siehe auch : Schlüsselwörter ,  Datei-Ein/Ausgabe,  Inhaltsübersicht .

Konstanten

Fest eingebaute Konstanten

Einige Konstanten sind fest in der Symboltabelle des Compilers enthalten. Der numerische Wert dieser Konstanten sollte Sie (als Anwender) nicht interessieren, darum sind die Werte in der folgenden Tabelle auch nicht aufgeführt. Einige dieser Konstanten sind versions- oder hardware-abhängig.

Im Interesse der Unterscheidbarkeit dieser Konstanten von Schlüsselwörtern und Variablennamen beginnen viele der fest eingebauten Konstanten mit einem kleinen 'c' (constant). Manche Konstanten beginnen mit dem Prefix 'cl' (=color, Farbe), 'ce' (=character encoding, Zeichencodierung), oder 'key' (=Tastencode).

Anwenderdefinierte Konstanten

Eine einzelne Konstante wird wie folgt definiert :

<constant_name> = <value> ;

oder (mit Angabe des Datentyps, was nötig ist, wenn z.B. der Datentyp der Konstante sich nicht aus dem Wert ergibt, oder mehrdeutig sein könnte) :

<data_type> <constant_name> = <value> ;

oder (zur Definition eines Arrays aus Konstanten, Details dazu weiter Unten) :

<data_type> <constant_name> [array_size] = <value> ;

Beispiel (bitte beachten Sie den Quelltext-Stil - Einrücken zwischen const und endconst) :

const
  // Identifiers for various graphic control elements (buttons, etc)
  idBtnUp   = 1;  // button to scroll up    the text panel
  idBtnDown = 2;  // button to scroll down  the text panel
  idBtnLeft = 3;  // button to scroll left  the text panel
  idBtnRight= 4;  // button to scroll right the text panel
  idBtnClose= 5;  // button exit from 'text file' display page

  MAX_DIR_ENTRIES = 20;
endconst;  // end of a list of user-defined 'constants'


Selbstdefinierte Konstanten müssen im Quelltext vor deren Verwendung definiert werden (idealerweise stehen sie 'am Anfang' des Scriptes).

Hinweise:

• Verwenden Sie symbolische Konstanten anstatt 'magischer numerischer Werte' im Quelltext - niemand (außer vielleicht Ihnen selbst) wird wissen, was diese numerischen Werte bedeuten sollen, speziell in langen select..case - Listen, und als Control-Identifier in Message-Handlern.
• Als Control-Identifier verwendete Konstanten (für graphische Steuerelemente, englisch: 'Controls') sollten mit dem Namensvorsatz 'id' beginnen, um sie von anderen Konstanten zu unterscheiden.
  Beispiel: idBtnUp, idBtnDown, idBtnLeft, ... statt 'id1, id2, id3'. Siehe auch: Auswahl eines Control-Identifiers in der Definition eines Buttons per Doppelklick auf das Feld 'Control ID').
• Genau wie bei Namen von Variablen, Datentypen, und ähnlichen Elementen sind die Namen (Symbole) von Konstanten auf maximal 20 Zeichen begrenzt.
• Innerhalb eines Scripts können maximal 256 verschiedene const...endconst - Blöcke verwendet werden. Die Anzahl von einzelnen Konstanten (in diesen Blöcken) ist nur durch die Größe des Bytecode-Speichers begrenzt (geräteabhängig, i.A. mindestens 64 kByte für den gesamten Bytecode).
• Der UPT-Display-Interpreter kann ebenfalls auf Script-Konstanten zugreifen, ohne dass dem Konstantennamen dazu der Prefix "script." vorangestellt werden muss.
  Dies funktioniert allerdings nur, wenn der Name der Script-Konstanten nicht länger als die maximale Länge einer Display-Variablen (!), d.h. maximal 8 bis 16 Zeichen (Firmware-abhängig).
  Die Länge des Namens einer Script-Konstanten im Script selbst ist nahezu unbegrenzt.

'Berechnete' Konstanten (berechnet beim Kompilieren, nicht während der Laufzeit)

Um den Wert von einfachen numerischen Ausdrücken (als Konstante) bereits beim Übersetzen, statt erst zur Laufzeit des compilierten Programmes zu berechnen, kann mit Hilfe des Doppelkreuz-Zeichens ein (einfacher!) Ausdruck bereits vom Compiler berechnet werden.

Beispiel:

Der Ausdruck in der folgenden Zuweisung..

N := #(1+2+3)

wird bereits beim Übersetzen (durch den Compiler selbst, nicht durch das Laufzeitsystem) berechnet.
Im Gegensatz dazu wird der Ausdruck in der folgenden Zuweisung..

N := 1+2+3

erst während der normalen Laufzeit berechnet, was zu einer etwas geringeren Geschwindigkeit führen könnte.
Das oben gezeigte, bewusst einfach gehaltene Beispiel funktioniert statt mit numerischen Konstanten auch mit symbolischen Konstanten. Der Zugriff auf den Wert von Variablen ist im geklammerten Ausdruck (nach dem Doppelkreuz im ersten Beispiel) natürlich nicht möglich, denn der Wert ("Inhalt") einer Variablen ist dem Compiler nicht bekannt.

Bitte beachten: Der im Compiler integrierte Parser für Konstanten-Ausdrücke unterstüzt nur sehr einfache Operationen, kennet keine Prioritäten (keine "Punktrechnung vor Strichrechnung", keine Klammer-Ebenen), und kann bei der Berechnung von Konstanten keine Funktionen aus der Laufzeitumgebung aufrufen (selbst dann nicht, wenn das Funktionsargument eine Konstante ist). Der einzige vom Compiler 'berechenbare' Datentyp ist Integer .

Konstanten-Arrays

Für einige Anwendungen ist es nötig, Konstanten in einem Array anzulegen ("Tabelle mit konstantem Inhalt"). In dieser Tabelle kann dann z.B. per Index N auf die N-te Konstante zugegriffen werden. Man könnte dazu auch ein Variablen-Array verwenden, welches aber während der Laufzeit 'mit Werten gefüllt' werden müsste. Wesentlich eleganter und effizienter ist der Einsatz eines Konstanten-Arrays, denn dies wird bereits beim Übersetzen des Scriptes mit Daten gefüllt.

Beispiel (ein Konstanten-Array mit Farbwerten, stammt aus dem 'quadblocks' - Demo) :

const
  int BlockColors[7] = // seven block colours : BlockColors[0...6] !
    { clBlue, clRed, clCyan, clYellow, clGreen, clMagenta, clWhite };
endconst;

Hinweis: Wie bei allen Arrays, beginnt die Indexzählung auch hier bei Null !
Das erste Element im obigen Beispiel ist daher BlockColors[0], das letzte BlockColors[7] !
Siehe auch : Konstanten (Übersicht), Variablen-Arrays, Anzeige von Tabellen (Anzeige-Element).

Feste und anwenderdefinierte Datentypen

Die Script-Sprache unterstützt bislang nur die folgenden 'elementaren' (fest eingebauten) Datentypen:

• int (alias "integer") : Vorzeichenbehaftete 32-bit Ganzzahl. Dies ist der bevorzugte ("schnellere") numerische Datentyp.
• float : 32-bit Fließkommazahl mit 'einfacher Präzision'. Besteht aus dem Exponenten (8 Bit), der Mantisse (23 Bit), und dem Vorzeichen (1 Bit).
  Variablen mit diesem Typ können auch Dezimalbrüche wie 0.12345 speichern. Bei älteren Geräten (z.B. mit ARM7TDMI und Cortex-M3) waren Berechnungen mit diesem Datentyp wesentlich langsamer als mit Integer-Zahlen. Bei neueren Geräten mit Cortex-M4F-CPU (z.B. MKT-View IV, V) sind Fließkomma- Operationen dank Hardware-Fliesskomma-Einheit fast so schnell wie Integer-Operationen.
  Wenn nötig, kann ein Fliesskommawert aus einzelnen Bytes (mit Exponent und Mantisse) 'zusammengesetzt' werden. Dazu dienen die Funktionen BytesToFloat() oder BinaryToFloat(). Mit der Funktion ftoa() ('float to ASCII') kann eine Fliesskommazahl mit einer definierbaren Anzahl von Vor- und Nachkommaziffern in eine Zeichenkette (string) umgewandelt werden.
• double : 64-bit Fließkommazahl mit 'doppelter Präzision'. Bietet auf Kosten der Geschwindigkeit eine wesentlich höhere Genauigkeit als der einfache (32-Bit-)Datentyp 'float'.
  Dieser Typ sollte daher nur verwendet werden, wenn Fließkommazahlen mit einfacher Genauigkeit (float) nicht ausreichen, z.B. ...

  • Zum Speichern von Datum und Uhrzeit mit extremer Auflösung als 'Unix-Zeit' (mit Nachkommastellen)
  • Für Berechnungen mit Längen- und Breitengraden von präzisen DGPS-Empfängern (mit Auflösung im Zentimeterbereich)
  • Zum Speichern des Rückgabewertes der Funktion BytesToDouble(), wenn die maximale Auflösung benötigt wird
• string : Zeichenkette. Die Zeichen selbst belegen (abhängig von der Länge) zusätzlichen Speicher. Bei der Berechnung von Struktur- und Arraygrößen belegt ein Objekt mit dem Datentyp 'string' scheinbar nur 4 Bytes, dies ist in der Tat aber nur ein *Pointer* (Zeiger) auf die eigentlichen Zeichen im dynamisch verwalteten Blockspeicher. Details zum Datentyp 'String' finden Sie hier ).
• char : Ein einzelnes Zeichen (8 Bit). Dient als Array zur Speicherung von Strings mit fester Länge, z.B. bei der Definition von Strukturen (mehr dazu später).


Die oben aufgeführten Typnamen dienen auch als Funktionsnamen für explizite Typumwandlungen. Der Ausdruck
  int( 100.0 * Math.cos(phi) )
liefert daher einen Integer-Wert, auch wenn die Berechnung Fliesskommazahlen verwendet.

Zusätzlich zu den elementaren Datentypen existieren für die Definition von Strukturen und Arrays noch die folgenden Typen, die für Berechnungen automatisch nach 'int' umgewandelt werden:

• byte : Vorzeichenlose 8-Bit-Ganzzahl. Wertebereich 0 bis 255 .
  Dieser Datentyp belegt in Arrays oder Strukturen genau ein Byte (als einzelne Variable, oder auf dem RPN-Stack aber genausoviel wie eine normaler Integer-Wert)
• word : Vorzeichenlose 16-Bit-Ganzzahl. Wertenbereich 0 bis 65535 .
  Dieser Datentyp belegt nur in Arrays oder Strukturen genau zwei Bytes (sonst mehr, wegen 4-Byte-Alignment für "einzelne Werte").
• dword : Vorzeichenlose 32-Bit-Ganzzahl (kann nicht 'verlustfrei' in 32-bit-Integer-Berechnungen verwendet werden, sondern dient nur zur 'Speicherung' !) .
  Belegt in Arrays oder Strukturen genau vier Bytes pro Eintrag.
• bool : Ähnlich wie Integer, allerdings zum Speichern der Werte TRUE (1) oder FALSE (0) optimiert. Wird bislang (2019-01) bei Berechnungen wie der Datentyp int behandelt (d.h. TRUE plus TRUE ergibt 2 (Zwei), was als boolscher Wert zwar Unfug darstellt, aber trotzdem 'funktioniert' weil bei der Abfrage (z.B. in einer if-Bedingung) lediglich zwischen 'Null' und 'ungleich Null' unterschieden wird. Beim Testen eines boolschen Wertes 'x' sollte daher nicht 'if x==TRUE ', sondern z.B. 'if x<>FALSE' oder einfach 'if (x)' verwendet werden. Nur so funktioniert wie Abfrage, wenn 'x' z.B. aus der Abfrage eines bestimmte Bits durch eine bitweise Und-Verknüpfung funktioniert:
    x := (some_bitcombination & 0x0100);
  In zukünftigen Versionen des Script-Compilers könnte bei Arrays vom Typ 'bool' eine speicherplatzsparendes Verfahren (mit nur einem Bit pro Element) verwendet werden.
• tColor : Ebenfalls ein Integer-Wert, allerdings mit der Bedeutung 'Farbe'. Wird von manchen Funktionen mit variabler Parameteranzahl als optionaler Parameter verwendet, z.B. beim Zeichnen von Polygonen in Diagrammen. Farben können z.B. mit der Funktion rgb(red,green,blue) 'gemischt' werden.


Wenn nötig, werden die oben genannten Datentypen werden zur Laufzeit automatisch umgewandelt. Hier ein Beispiel mit automatischer Umwandlung von Integer nach Fliesskomma:

        var
          int   i;  // Deklaration einer Integer-Variablen
          float f;  // Deklaration einer Fliesskomma-Variablen
        endvar;

        i := 1234;    // Zuweisung Integer-Wert an Integer-Variable
        f := i;       // Zuweisung Integer-Wert an Fliesskomma-Variable
        // (mit automatischer Konvertierung. In älteren Versionen musste dazu
        //  die folgende explizite Konvertierung definiert werden:
        //  f := float(i); // Umwandlung nach 'float', dann Zuweisung an 'f' )


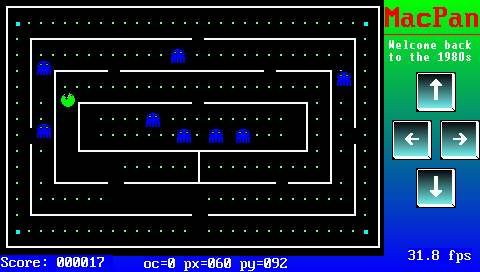

• tScreenCell : Datentyp zur Beschreibung einer einzelnen 'Zelle' im Puffer für den emulierten Text-Bildschirm.
  Die Komponenten dieser Struktur sind:
  .bChar : 8-Bit-Zeichencode, i.A. ASCII oder "DOS", 0..255
  .bFlags : Bit 7 = Flag zum Erzwingen des Neu-Zeichnens dieser Zelle.
  .bFontNr : reserved for future use
  .bZoom : reserved for future use
  .fg_color : foreground colour (Vordergrundfarbe)
  .bg_color : background colour (Hintergrundfarbe)


• tCanvas : Datentyp für eine 'Leinwand' (engl. canvas), mit dem das Script beliebige Grafiken zur Laufzeit erzeugen kann.
  Die Komponenten dieser Struktur standen zum Zeitpunkt der Erstellung dieser Dokumentation (12/2017) noch nicht fest - beabsichtigt sind Ähnlichkeiten mit HTML5 <canvas> (width,height,data).
  Komponenten von tCanvas:
  .width : Breite (Anzahl Pixel)
  .height : Höhe (Anzahl Pixel)
  Siehe auch: Canvas-Funktionen und -Methoden zum 'Zeichnen'.


• tMessage : Datentyp für Message-Handling. Enthält die folgenden Komponenten:
  .receiver : Identifiziert den geplanten 'Empfänger' der Message (der Wert Null steht hier für 'Broadcast'-Meldungen, d.h. 'Nachricht an Alle')
  .sender : Identifiziert den Sender der Message. Ist der Sender kein 'sichtbares' Steuerelement (windowed control), könnte dieser Wert Null sein).
  .msg     : Message-Typ. Eine der mit 'wm' ('windows message') beginnenden Konstanten, eventuell auch benutzerdefiniert (i.V.).
  .param1 : Erster Message-Parameter. Die Bedeutung hängt vom Meldungstyp ab.
  .param2 : Zweiter Message-Parameter. Die Bedeutung hängt vom Meldungstyp ab.
  .param3 : Dritter Message-Parameter. Die Bedeutung hängt vom Meldungstyp ab.
  Details zur Verwendung dieses Datentyps finden Sie im Kapitel 'Message-Handling' .


• tCANmsg : Datentyp für die Ablage eines einzelnen CAN-Bus-Telegrams im Speicher. Dient (als 'Pointer auf tCANmsg') für die Parameterübergabe an selbstdefinierte CAN-Empfangs-Handler, und kann (optional) als Typ des Arguments beim Aufruf des Kommandos can_transmit dienen.
  Komponenten des Datentyps tCANmsg sind:
  .id : Kombination aus Bus-Nummer (in Bits 31+30), Standard/Extended-Flag (in Bit 29), und dem 11- oder 29-Bit CAN-ID (in Bits 10 bis 0 bzw. 28 bis 0).
  .tim : Timestamp (enthält bei empfangenen Telegrammen eine präzise Zeitmarke vom CAN-Treiber).
              Zum Vergleich von Zeitmarken lesen Sie bitte unbedingt diesen Hinweis !
  .len : Länge der 'Nutzdaten' in Bytes. Bei CAN sind nur 0 bis 8 Bytes pro Telegramm erlaubt, bei CAN FD maximal 64.
              Zum Anfordern einer Übertragung kann die Länge mit dem Bitflag cCanRTR ('Remote Transmit Request') kombiniert werden.
              Bei CAN wird RTR selten verwendet. Ein LIN-Master kann einen Slave per cCanRTR zum Senden eines Datenfelds auffordern.
  .b[0] .. b[7] : Nutzdatenfeld als Byte-Array (acht mal 8 Bits)
  .w[0] .. w[3] : Nutzdatenfeld als Word-Array (vier mal 16 Bits)
  .dw[0] .. dw[1] : Nutzdatenfeld als Doubleword-Array (zwei mal 32 Bits)
  .i32[0] .. i32[1] : Nutzdatenfeld als Array mit zwei 32-Bit Integer-Werten, little endian ("Intel")
  .f32[0] .. f32[1] : Nutzdatenfeld als Array mit zwei 32-Bit Fliesskomma-Werten, little endian
  .f64[0] : Nutzdatenfeld als Array mit 64-Bit Fliesskomma-Werten (für CAN: nur ein Element)
  .bitfield[ <Bit-Index des LSBs> , <Anzahl Datenbits>] : Bitfeld wie in den Variablen 'can_rx_msg' und 'can_tx_msg'

  Zur Erleichertung der Kommunikation per J1939 stehen zusätzlich folgende 'Aliase' für den 29-Bit-CAN-ID zur Verfügung:
  .PRIO: 'Message Priority'. Alias für CAN-ID Bits 28 bis 26.
  .EDP: 'Extended Data Page'. Alias für CAN-ID Bit 25.
  .DP : 'Data Page'. Alias für CAN-ID Bit 24.
  .PF : 'PDU Format'. Alias für CAN-ID Bits 23 bis 16.
  .PS : 'PDU Specific'. Alias für CAN-ID Bits 15 bis 8.
  .SA : 'Source Address'. Alias für CAN-ID Bits 7 bis 0.
  .PGN: 'Parameter Group Number' mit bis zu 18 Bit. Dies ist ein weiterer Alias für 'DP'+'PF'+'PS'.

  Zur Erleichertung der Kommunikation per ISO-TP / ISO 15765-2 wurden weitere Aliase für den 29-bit CAN-ID implementiert.
  Warnung (in Anbetracht der Vielfalt an Adressierungsarten in ISO 15765-2) : Die folgenden Aliase gelten nur für "Normal Fixed Addressing", und "Mixed Addressing mit 29-Bit CAN Identifiern", aber nicht für "Normal Addressing" !
  .ID28_26 : Bits 28 bis 26 im 29-Bit-CAN-ID. Bei ISO-TP mit "normal fixed addressing" steht dort meistens 0b110 (binär) .
  .ID25_24 : Bits 25 bis 24 im 29-Bit-CAN-ID. Bei ISO-TP mit "normal fixed addressing" steht dort fast immer 0b00 (binär) .
  .ID23_16 : Bits 23 bis 16 im 29-Bit-CAN-ID. Bei ISO-TP mit "normal fixed addressing, TAtype=physical" steht dort z.B. '218' (dezimal) .
  .ISO_TA  : ISO 15765-2 'Target Address'. Alias für CAN-ID Bits 15 bis 8, allerdings nicht bei allen Adressierungsarten !
  .ISO_SA  : ISO 15765-2 'Source Address'. Alias für CAN-ID Bits 7 bis 0. Man beachte die überraschende Kompatibilität mit J1939.

  Wird ein Wert vom Typ tCANmsg, oder ein Pointer auf eine Variable vom Typ tCANmsg in einen String konvertiert, dann kann u.A. eine Zeichenkette im Vector-ASC-Format erzeugt werden, die sich z.B. zum Aufzeichnen als Log-Datei (per Script, auch bei Geräten ohne CAN-Logger) eignet. Als inverse Funktion bietet sich CAN.ParseString() an.
  Für Geräte mit CAN-FD-kompatiblem Controller existiert neben tCANmsg noch der Datentyp tCAN_FD_msg, der (im Gegensatz zum 'classic CAN') ein bis zu 64 Byte langes Datenfeld bietet.


• tTimer : Datentyp für einen programmierbaren Timer, mit folgenden Komponenten:
  .period_ticks : Periodendauer des Timers, umgerechnet in 'Ticks' des Zeitmarken-Generators
  .expired : >=1 (TRUE) wenn ein Timer dieses Typs abgelaufen ist, andernfalls 0 (FALSE)
  .ts_next : Stand des Zeitmarken-Generators (system.timestamp) beim nächsten Ablauf dieses Timers
  .running : Liefert den Wert 1 (TRUE) wenn dieser Timer zur Zeit 'läuft', anderfalls 0 (FALSE). Dient nicht zum Starten !
          Hinweis: Ohne Event-Handler, und ohne explizites Stoppen bleibt 'running' immer gesetzt !
  .user    : Ein frei verwendbares Feld vom Typ anytype. Kann z.B. als Zähler oder Index (→ Timer-Event-Demo), aber auch als Pointer (Zeiger auf andere Objekte) verwendet werden.
  Dieser Datentyp wird für das Kommandos setTimer verwendet, und (als 'Pointer auf tTimer') beim periodischen Aufruf eines Timer-Event-Handlers.
  Hinweis: Ein Timer kann nicht per 'timerX.running := TRUE' gestartet werden.
                Um einen nicht-laufenden Timer zu starten, verwenden Sie den Befehl setTimer mit Zeitangabe.
                Grund: Eine Zuweisung an 'timerX.running' lädt den Zähler nicht nach.


• tTable : Datentyp für die graphische Anzeige einer Tabelle auf dem Bildschirm.
  Eine Variable des Typs 'tTable' enthält nicht die Daten, die als Tabelle auf dem Bildschirm angezeigt werden sollen, sondern dient u.A. als Bindeglied zwischen der 'Datenquelle' (z.B. einem Array) und dem sichtbaren Anzeige-Element ("\table"). Details zu Tabellen (als Anzeige/Bedienelement) finden Sie in einem separaten Dokument (table_49.htm).


• tDirEntry : Datentyp zum Lesen des Inhaltsverzeichnisses eines Dateisystems (Speicherkarte, RAMDISK, etc).
  Details im Kapitel Lesen von Verzeichnissen.



Mit dem Schlüsselwort 'ptr' oder alternativ '*' (als Zusatz zum Datentyp) können auch Pointer (Zeiger) in der Script-Sprache deklariert werden. Im Gegensatz zu Pascal (u.A.) ist 'ptr' kein eigener Datentyp, sondern muss immer mit anderen Typen kombiniert werden.

Einige Script-Funktionen können unterschiedliche Datentypen als Rückgabewert ('return value') liefern. Um den Typ des zurückgelieferten Wertes zu untersuchen, kann der Aufrufer den typeof-Operator wie im folgenden Beispiel in einer select..case - Anweisung einsetzen, um je nach Datentyp eine unterschiedliche Verarbeitung durchzuführen. In der case-Liste werden dazu symbolische Konstanten wie z.B. dtFloat, dtInteger, dtString verwendet; und die Variable (für den Return-Wert) als 'anytype' deklariert:

• anytype : 'Dummy'-Datentyp zur Deklaration einer Variablen, die (im Prinip) "jeden Typ" (any type) annehmen kann.
  Nach dem Zuweisen eines Wertes an eine als 'anytype' deklarierte Variable kann der Typ dieses Wertes mit dem typeof()-Operator abgefragt werden.
  Beispiel:


  var
       anytype result;
  endvar; // end of variable declarations
       ...
       result := cop.sdo(0x1234, 0x01);  // read something via CANopen (Service Data Object)
       select( typeof(result) )  // what's the TYPE OF the returned value ?
          case dtInteger:  // the SDO transfer delivered an INTEGER
             ...
          case dtByte:     // the SDO transfer delivered a BYTE
             ...
          case dtString:   // the SDO transfer delivered a STRING
             ...
          case dtError:    // the SDO transfer returned an ERROR CODE
             ...
       endselect;


Zusätzlich zu den weiter oben aufgeführten 'fest eingebauten' Datentypen können in der Script-Sprache auch eigene Datentypen definiert werden. Beispiel:

 typedef
   tHistoryBufEntry = // this is the name of a user-defined data type
      struct         // begin of a user-defined data structure
         int iRefNo;     // 1st member: an integer variable
         int iSender;    // 2nd member: another integer
         float fUnixTimestamp;  // 3rd: a floating point variable
         string sInfo;   // 4th member: a string
         int x,y,z;      // 5th to 7th: 3 members widh the same type
      endstruct;     // end of the user-defined data structure
 end_typedef; // alias endtypedef, end of the data type definition

Hinweise:

• Ein einzelner 'typedef'-Block kann mehrere Datentyp-Definitionen enthalten. Das Semikolon trennt in dem Fall mehrere Definitionen.
• Datentypen müssen definiert sein, bevor sie in der Deklaration von Variablen verwendet werden können.
  Es empfiehlt sich daher, mindestens einen 'typedef'...'endtypedef'-Block am Anfang des Scriptes (vor den Variablen-Deklarationen) einzusetzen.
• Das kleine 't' als Prefix im Namen einer Typ-Definitionen ist nicht zwingend vorgeschrieben, wird aber im Interesse der Lesbarkeit des Quelltextes empfohlen.
• Komponenten innerhalb einer Typdefinition müssen per Semikolon getrennt werden (Doppelpunkt oder Zeilenende reicht hier nicht) .
• Das Schlüsselwort typedef leitet die Definition einer Liste von Datentypen ein, das Schlüsselwort end_typedef (oder endtypedef) beendet diese Liste.
• Das Schlüsselwort struct steht am Anfang einer Struktur-Definition, das Schlüsselwort endstruct beendet die Definition einer Struktur.
• Strukturen können innerhalb der Script-Sprache nur komponentenweise manipuliert werden. Das Kopieren einer 'kompletten' Struktur mit einer einzigen Anweisung ist (noch) nicht möglich.
• Da der Datentyp 'string' innerhalb einer Strukturdefinition (wie im oben angeführten Beispiel) lediglich ein Zeiger (pointer) auf die Zeichenkette in einem dynamisch allozierten Speicherblock ist, belegt der String innerhalb der Struktur wesentlich weniger Bytes, als dies die Länge des Strings erwarten liesse.

Im Moment können selbstdefinierte Strukturen nur als 'einfachen' Datentypen zusammengesetzt sein. Ineinander verschachtelte Strukturen, und Strukturen mit Arrays als Komponenten, waren zum Zeitpunkt der Erstellung dieses Dokuments nicht möglich (im Gegensatz zu Arrays, bei denen jedes Array-Element aus einer Struktur bestehen darf).

Siehe auch: var..endvar zur Definition von globalen Variablen.

Explizite Typenumwandlungen (typecasts)

In seltenen Situationen müssen Datentypen explizit umgewandelt werden.

Die Syntax des Typecast-Operators entspricht der Programmiersprache "C":
    (<Datentyp>)<Zu konvertierender Wert>
Beispiel:
    s1 := (string)n; // typecasting integer 'n' into string 's1'


Alternativ kann statt der obigen Typecast-Syntax auch der Name des Datentyps als Funktionsname verwendet, und der zu konvertierende Wert als Funktionsargument in Klammern übergeben werden:
    <Datentyp>( <Zu konvertierender Wert> )
Beispiel (aus der Applikation programs/script_demos/StringTest.cvt) :
    s1 := string(n); // default method to convert "anything into a string"
Die Umwandlungsfunktion (hier: string) liefert als Return-Wert dann den gleichnamigen Datentyp.

Vorsicht beim Einsatz von expliziten Typumwandlungen im Zusammenhang mit Pointern:
In einem 32-Bit-Integerwert kann zwar die 32-Bit-Adresse (aus einem Pointer) gespeichert werden, nicht aber der Typ des Objektes, auf das der Pointer zeigte. Nach der Umwandlung Pointer -> Integer -> Pointer hat das Laufzeitsystem daher keine verlässliche Information mehr, auf welchen Typ von Objekt der Pointer zeigte. Anhand des Adresswertes lässt sich zwar noch feststellen, ob ein Pointer auf Codespeicher, Stack, globale Variablen, oder dynamisch allozierte Objekte zeigt, aber nicht der Typ des Objektes, Array-Größen, usw.
Aus diesem Grund sollten Typenumwandlungen 'mit Pointern' vermieden werden.
Bei der Umwandlung bestimmter fest in der Script-Sprache implementierter Datentypen gelten folgende Regeln:

• int: wird in das auch von itoa() verwendete Format konvertiert (dezimal, Vorzeichen nur wenn negativ)
• tCANmsg: Für diesen Datentyp kann das String-Format durch Setzen von CAN.string_format definiert werden.
  Mit CAN.string_format := sfVectorASC wird eine CAN-Message per string() in eine Zeichenkette im Vector ASC Format konvertiert, ohne Carriage Return und New Line.
  Der Zeitstempel (erste Spalte in einer Vector-ASC-Datei) kann per CAN.timestamp_offset 'verschoben' werden.
  Ein Beispiel finden Sie in der Applikation programs/script_demos/CAN_ASC_Logger.cvt .


Variablen

Wie in den meisten Programmiersprachen sollten Variablen vor deren Verwendung deklariert werden.

Ähnlich wie in altem BASIC kann der Datentyp von nicht deklarierten globalen Variablen (die einfach "durch ihre Verwendung" existieren) durch einen speziellen Namensanhang (suffix) definiert werden. Von dieser Möglichkeit sollte nach Möglichkeit aber kein Gebrauch mehr gemacht werden (sie existiert nur noch aus Gründen der Abwärtskompatibilität). Veraltet: Nicht deklarierte Variablen, bei denen der Datentyp per Suffix definiert wurde, z.B. '%' für "integer", '&' für "long integer", '$' für "string", und '!' für Fliesskomma.

Zur Wiederholung: Die oben erwähnte Verwendung nicht deklarierter Variablen ist veraltet und sollte vermieden werden.
Stattdessem sollten alle Variablen vor der Verwendung deklariert werden, wie in den folgenden Kapiteln beschrieben. Beispiel:

#pragma strict // 'strict' compilation: ANY variable must be declared before being used !

var // global variables (accessable from all subroutines) ...
    int nLines, nColumns; // a few integer variables
    string sInfo;         // a single string variable
    tTable MyTable;       // control object for a 'visual' table element
    string MyData[5][3];  // an array of strings which will be displayed in a table [5 lines][3 columns]
endvar;

Hinweis für Entwickler:

Globale Variablen können während der Laufzeit im Programmiertool per Debugger (Symboltabelle mit aktuellen Werten) oder im Remote-Betrieb per Web-Browser auf der Seite 'script' inspiziert werden. Mit lokalen Variablen funktioniert dies nicht, da sie keine 'feste Adresse' haben, und mit dem gleichen Namen in unterschiedlichen Instanzen (auf dem Stack) existieren könnten. Das Gleiche gilt auch für die Inspektion von Variablen am programmierbaren Gerät.

Variablen-Deklarationen im Script

Hinweise:

Bei Verwendung der Option '#pragma strict' müssen Variablen vor der Verwendung deklariert sein.
Mit dem Prefix 'display.' kann das Script auch auf Anzeige-Variablen zugreifen, die im Programmiertool auf der Registerkarte 'Variablen' definiert wurden.

Globale Script-Variablen

Die (empfehlenswerte) Deklaration von globalen Variablen beginnt mit dem Schlüsselwort 'var', und endet mit dem Schlüsselwort 'endvar' (alias 'VAR' ... 'END_VAR' für die Freunde von IEC 61131 "Structured Text").
Hier ein Beispiel zur Deklaration einiger globaler Variablen. Beachten Sie wieder den empfohlenen Quelltext-Stil ... hier die Einrückung zwischen 'var' und 'endvar' :

#pragma strict // 'strict' compilation: ANY variable must be declared before being used !

var // global variables (accessable from all subroutines) ...
   int nHistoryEntries;    // declares an integer variable
   tHistoryBufEntry History[100]; // declares an array of tHistoryBufferEntries
    // Note: the indices for an array with 100 entries run from 0 (ZERO) to 99 !

 logged: // The following variables may be recorded by the built-in CAN logger:
    // Signals from J1939 PGN 61443 = "Electronic Engine Controller 2" :
    int   AccelPedalKickdown;   // SPN 559  "Accelerator Pedal Kickdown Switch"
    int   AccelPedalPosition1;  // SPN 91   "Accelerator Pedal Position 1"

 private: // The following variables shall NOT be 'logged':
    int   iSomeInternalStuff;
    ...
endvar;

Zwischen den Schlüsselwörtern 'var' und 'endvar' (d.h. bei der Deklaration von globalen Variablen) können optional die folgenden Attribute angegeben werden, die sich auf die nachfolgenden Deklarationen beziehen:

private:

Die nachfolgenden Variablen dürfen nur innerhalb des Scripts verwendet werden;
sie sollen z.B. nicht in der Auswahlliste für die Definition von Anzeigeseiten erscheinen,
und sind auch für den (in manchen Geräten integrierten) Logger "tabu".

public:

Die nachfolgenden Variablen sind auch ausserhalb des Scripts verwendbar;
und werden (vom Programmiertool) u.A. in die Auswahlliste bei der Definition von Anzeige-Elementen übernommen.

logged:

Die nachfolgenden Variablen dürfen(*) vom in manchen Geräten integrierten Logger aufgezeichnet werden.
Mit dem Attribut 'private:' (s.O.) kann das Ende der log-baren Variablen markiert werden.

(*)  Das Attribut 'logged' bedeutet nicht, dass die nachfolgenden Variablen immer geloggt werden. In der CAN- Logger-Konfiguration muss zusätzlich die Option + als 'logged' deklarierte Script-Variablen gesetzt sein, um nicht nur CAN-Telegramme und Daten vom GPS-Empfänger, sondern auch Script-Variablen aufzuzeichnen.

noinit:

Mit diesem Attribut deklarierte Variablen werden nach Möglichkeit beim Nachladen anderer Applikationen per system.exec() nicht automatisch initialisiert.
Dies funktioniert nur mit mit einfachen Datentypen wie z.B. int, aber nicht mit dynamisch allozierten Typen wie z.B. string, da vor dem Compilieren des Scripts und dem Initialisieren der Script-Runtime alle dynamisch allozierten Speicherblöcke wieder freigegeben werden.

Lokale Script-Variablen

Innerhalb Prozeduren oder Funtionen können, wie im folgenden Beispiel, lokale Variablen deklariert  werden. Lokale Variablen verwenden den Stack als Speichermedium, und existieren daher nur innerhalb der Prozedur (oder Funktion), in der sie deklariert sind. Kehrt die Funktion / Prozedur zum Aufrufer zurück, endet die Existenz der lokalen Variablen. Dies hat den nicht zu unterschätzenden Vorteil, daß die Funktion weniger 'Nebeneffekte' (als bei der Verwendung globaler Variablen innerhalb der Funktion) hat.

Beispiel:

proc Test
   local int x,y,z; // define three local integer variables
      ....
    print( x,y,z );
endproc  // local variables (x,y,z) cease to exist at this point

Hinweis: Im Gegensatz zu 'var'...'endvar' gibt es kein Schlüsselwort 'endlocal'. Das Schlüsselwort 'local' bezieht sich auf die in der gleichen Zeile definierten Variablen.

Um zu vermeiden, daß der Stack-Speicher knapp wird, sollten in einer Funktion oder Prozedur nur die lokalen Variablen deklariert werden, die innerhalb der Funktion/Prozedur wirklich gebraucht werden (der Compiler optimiert unnötige Deklarationen nicht 'weg'). Besonders beim gegenseitigen rekursiven Aufruf von Prozeduren konnte der Stack knapp werden, weil bei jedem Funktionsaufruf entsprechend viel Platz auf dem Stack benötigt wird. Erst bei der Rückkehr aus der aufgerufen Funktion wird dieser Platz wieder frei.

Siehe auch: Debugging ... Anzeige des Stack-Speichers

Pointer (Zeiger)

Ähnlich wie in der Programmiersprache "C" können Variablen für Sonderzwecke als 'Pointer' deklariert werden. Dabei ist allerdings (wie weiter Unten beschrieben) äußerste Vorsicht geboten, da das Laufzeitsystem die Gültigkeit eines Pointers nicht exakt prüfen kann.
Ähnlich wie in 'C' können Pointer-Variablen (oder Referenzen) mit der symbolischen Konstante NULL initialisiert werden, z.B. wenn der Zeiger absichtlich 'ungültig' gemacht werden soll.

Beispiel für die Deklaration einer Variablen vom Typ 'Pointer auf Integer':
   int ptr myPointerToInteger; // declaration of a typed pointer, preferred

Um "C"-Entwicklern den Einstieg zu erleichtern, kann das Schlüsselwort 'ptr' auch durch das in "C" übliche Sternchen (*) zwischen dem elementaren Datentyp und dem Namen der deklarierten Variablen ersetzt werden:
   int * myPointerToInteger;   // declaration of a typed pointer, "C"-style

Zweck von Pointern ist z.B. die Verarbeitung von binären Datenblöcken, die nicht in Form eines benutzerdefinierten Datentyps beschrieben werden können.
Bei der Verwendung von Pointern ist (wie in "C") extreme Vorsicht geboten, denn das Laufzeitsystem kann nicht in allen Fällen prüfen, ob ein Pointer auf eine 'gültige' Speicheradresse verweist, bzw. ob der Inhalt an dieser Adresse mit dem verwendeten Datentyp kompatibel ist.
Für die Verwendung von Pointern gilt...

• sicherstellen, dass der Pointer bei der Verwendung noch gültig ist
• beachten, dass die Adressen von lokalen Variablen ungültig werden, sobald die aufgerufene Funktion zum Aufrufer zurückkehrt
• darum (wenn überhaupt) nur Pointer auf globale Variablen setzen

Zuweisen der Adresse einer Variablen an einen Pointer

Zum Dereferenzieren eines Pointers auf 'einfache' Datentypen (keine Strukturen) dient, im Gegensatz zu 'C' und Pascal, weder '*' noch '^', sondern ein formaler Array-Index, der in eckigen Klammern dem Namen der Pointer-Variablen nachgestellt wird. Index Null bedeutet 'das Element, auf welches der Pointer direkt zeigt', usw.
Im Gegensatz zu 'echten' Arrays kann das Laufzeitsystem bei Pointern aber keine Prüfung des Indexes auf Gültigkeit durchführen (da der Pointer ausser dem Datentyp keine Information enthält, 'auf was' er momentan zeigt). Der Entwickler ist (wie in 'C') dafür verantwortlich, dass sowohl Pointer als auch der Array-Index zulässig sind !
Der zum Pointer addierte Adress-Offset wird intern durch Multiplikation des Indexes mit der Größe des Datentyps (z.B. 4 Bytes beim 'Pointer auf Integer') berechnet. Bei typfreien Pointern ist nur Index Null zulässig.
Beispiele für die De-Referenzierung eines Pointers auf eine 'einfache' Variable:

  myPtrToInt[0] := 12345; // pointer access as a formal array, here: index zero = first array element
  myPtrToInt[1] := 0; // here ILLEGAL, because in this example myPtrToInt only points to ONE integer value !


Bei Pointern auf Strukturen (z.B. benutzerdefinierte Typen) wird beim Zugriff auf einzelne Strukturkomponenten automatisch der Pointer dereferenziert (im Gegensatz zu Sprache 'C', wo '.' zum Zugriff auf Struktur-Komponenten ohne Pointer, und '->' zum Zugriff mit Pointer verwendet wird).
Beispiel zum Zugriff auf die Komponenten einer Struktur per Pointer:

typedef // define data types and structs...
  tMyStruct = struct
    int iRefNo;
    string sName;
  endstruct;
end_typedef;

var // declare global variables...
  tMyStruct myStruct;   // declare a variable of type 'tMyStruct'
  tMyStruct ptr myPtr;  // declare a pointer to a 'tMyStruct'
endvar;

myPtr := addr( myStruct ); // take address of 'myStruct' and assign it to pointer 'myPtr'
myPtr.iRefNo := 12345;     // actually sets myStruct.iRefNo
myPtr.sName := "Hase";     // (in 'C' this would be myPtr->sName)



Parameterübergabe per Pointer

Zugriff auf Script-Variablen aus dem Anzeigeprogramm

Durch den Vorsatz "script." vor dem Namen einer globalen Script-Variablen kann das Anzeigeprogramm (d.h. der Display-Interpreter) auf 'einfache' Script-Variablen in der Display-Applikation (d.h. in den globalen UPT-Ereignis-Definitionen, oder für die Anzeige) zugreifen.

Dabei ist zu beachten, daß das Anzeigeprogramm und das Script quasi-parallel abgearbeitet werden. Prinzipiell läuft das Script im Hintergrund, je nach Betriebssystem in einem eigenen Thread bzw. in einem eigenen Task. Die Variable könnte daher im Script in dem Moment überschrieben werden, in dem sie vom Anzeigeprogramm ausgelesen wird, was speziell bei Zeichenketten zu Problemen führen könnte (da diese nicht mit einem einzigen, nicht unterbrechbaren Befehl kopiert werden können). Per se wird die Bearbeitung von Display (d.h. Anzeige der programmierbaren UPT-Seiten) und Script nicht synchronisiert. Das Script hat allerdings die Möglichkeit, das Aktualisieren der Anzeige vorübergehend zu unterbrechen (siehe display.pause).
Einige Beispielprogramme für die Script-Sprache nutzen diese Möglichkeit, um Script-Variablen auf dem LCD zu 'inspizieren', ohne Zutun des Script-Programms.

In bestimmten Sonderfällen kann auf den Vorsatz 'script.' beim Zugriff auf Script-Variablen, oder beim Aufruf von Script-Funktionen bzw -Prozeduren aus dem Anzeigeprogramm verzichtet werden. Dies sind z.Z.:

• Aufruf von Script-Prozeduren aus Button-Events

• Anzeige von Script-Variablen in Anzeige-Elementen (in der Definitionsspalte 'Var/Formel')


Siehe auch:

• Synchronisierung von Script und Anzeige mit dem Befehl 'display.pause'
• Weitere Details zum Thema Interaktion zwischen Script und Display-Applikation :
  • Zugriff auf Display-Variablen aus dem Script
  • Zugriff auf Script-Variablen aus dem Interpreter
  • Aufruf von Script-Prozeduren aus dem Display-Interpreter (z.B. aus Reaktionsmethoden)
  • Aufruf von Script-Funktionen aus Anzeigeseiten (per Backslash-Sequenz im Format-String)


Zugriff auf Anzeige-Variablen aus der Script-Sprache

In vielen Fällen werden Scripte dazu verwendet, um 'besondere' Werte für die Anzeige zu berechnen. Zu dem Zweck hat das Script während der Laufzeit sowohl Lese- als auch Schreibzugriff auf alle auf der Registerkarte 'Variablen' definierten Display-Variablen. Um dem Script-Compiler mitzuteilen, daß es sich um eine Display-Variable (und nicht um eine im Script deklarierte Variable) handelt, wird der Prefix "display." vor den Namen der Display-Variablen gestellt. Das Laufzeitsystem stellt dann sicher, daß der Wert dieser Variablen nicht in dem Moment modifiziert wird, in dem z.B. die Anzeige aktualisiert, oder die vom Display-Interpreter abgearbeiteten 'Anzeige-Events' abgearbeitet wird.
Beispiel (mit 'Oeldruck' als Display-Variable, die mit einem CAN-Signal verbunden ist, wodurch 'Oeldruck' auch zu einer Netzwerk-Variablen wurde) :

   if ( ! display.Oeldruck.va ) then
      print( "Öldruck wird nicht übertragen !");
   else if ( display.Oeldruck < 1.2345 ) then
      print( "Öldruck zu niedrig !");
   endif;


• Spezielle Komponenten einer Display-Variablen (Flags, Zähler, nicht skalierter "CAN-Rohwert", Skalierungsparameter, Value Table, usw.)
• Steuerung der programmierbaren Anzeigeseiten per Script (Seitenumschaltung, Farbumschaltung, Tag/Nacht, ..)
• Details zur Interaktion zwischen Script und Display-Applikation :
  • Zugriff auf Display-Variablen ("Werte") aus dem Script
  • display.GetVarDefinition (Zugriff auf die Definition einer Display-Variablen)
  • Zugriff auf Anzeige-Elemente (auf der aktuellen Display-Seite) per Script
  • Zugriff auf Script-Variablen aus dem Interpreter
  • Aufruf von Script-Funktionen aus Backslash-Sequenzen in Display-Strings (zum Ersatz von Texten auf der Anzeige, per Format-String)
  • Event-Handling in der Script-Sprache (als Ersatz für die alten 'Event-Definifionen' in den programmierbaren Anzeigeseiten)
• Schlüsselwörter
• Beispiele
• Übersicht (dieses Dokuments)


Arrays

Sowohl Variablen als auch Konstanten können als Arrays deklariert werden. Die Syntax, und die Bedeutung von Array-Indizes ist ähnlich wie in der Programmiersprache "C". Wie in "C" existiert kein Schlüsselwort namens 'array'. Wie in "C" erkennt man Arrays (und Array-ähnliche Strukturen) an eckigen Klammern. Diese werden in der Deklaration für die Array-Größen (Dimensionen) verwendet, und -später, beim Zugriff auf einzelne Elemente- für die Array-Indizes.

Gültige Array-Indizes liegen zwischen NULL (=erstes Element im Array) und <Arraygröße (.size) MINUS EINS> !

Beispiel für ein dreidimensionales Array, welches zum besseren Verständnis in "Seiten" (pages,z), "Zeilen" (lines,y), und "Spalten" (columns,x) organisiert sein möge:

var
  int ThreeDimArray[10][20][30]; // [z][y][x]
endvar
    ...
  z := 1; // "page" index, valid: 0..9
  y := 2; // "line of page", valid: 0..19
  x := 3; // "column of line", valid: 0..29
  ThreeDimArray[z][y][x] := 1234;

Hinweise und Tipps zur Verwendung von Arrays:

• Die maximale Anzahl von Dimensionen pro Array beträgt DREI.
  Vierdimensionale Arrays sind nicht möglich.
  Arrays, die Arrays als Elemente enthalten, sind ebenfalls nicht möglich.
  Arrays, die Strukturen als Elemente enthalten, sind allerdings möglich (und werden oft verwendet).
• Bestimmte Datentypen in Arrays (z.B. Strings) können problematisch sein. Ein String besteht intern lediglich aus einem 4 Byte großen Pointer auf eine Zeichenkette. Die Zeichenkette selbst wird in einem anderen Speicherbereich ("Blockspeicher") angelegt, allerdings erst wenn dem String eine 'nicht leere' Zeichenkette zugewiesen wird. Ein Array aus 100 Strings belegt daher scheinbar nur ca. 400 Bytes im Speicher, allerdings nur solange alle Zeichenketten "leer" sind (und daher keinen zusätzlichen Speicher belegen). Aus dem gleichen Grund kann ein komplettes Array auch nicht 'in einem Block' kopiert werden (denn dann würden nur die Pointer, d.h. die Adressen der Zeichenketten dupliziert, nicht aber die Zeichenketten selbst. Ob der Speicher für eine bestimmte Anwendung ausreicht, stellt sich in diesem Fall daher nicht 'sofort' nach dem Compilieren des Scripts heraus, sondern erst nach einer ausreichenden Programmlaufzeit (wenn alle Strings 'angefüllt' sind, indem sie z.B. im Initialisierungsteil des Scripts aus einer Datei gelesen wurden, oder mit einem geeigneten Protokoll über ein Netzwerk empfangen wurden) !
• Partielle Array-Referenzen (wie in C) sind im Script nicht möglich.
  Im obigen Beispiel (dreidimensionales Array) kann daher keine "ganze Seite" im Array kopiert werden:
     ThreeDimArray[z] := ThreeDimArray[z+1]
  ist (noch?) nicht möglich (Stand 2011-10-06).
• Der Inhalt eines kompletten Arrays kann während der Laufzeit im Programmiertool inspiziert werden.
  Geben Sie dazu den Namen des Arrays (als globale Script-Variable) ohne Array-Indizes in der Watch-Liste ein.
• Der Typ eines einzelnen Elements kann zur Laufzeit per <Array-Name>.type abgefragt werden. Diese Eigenschaft liefert z.B. den Wert dtByte, wenn es sich um ein Byte-Array handelt.
• Ein Array aus BYTES kann als Speicher für beliebige 'binäre' Datenblöcke verwendet werden. Das append()-Kommando dient dann zum Anhängen von Zeichenketten an das Byte-Array (bis auf das einen String abschliessende Null-Byte, welches beim Lesen einer Zeichenkette nicht als Teil derselben angesehen wird).
• Zum Anhängen von Array-Elementen kann eine explizite Indexvariable mit dem aus "C" bekannten '++' - Operator zum Inkrementieren verwendet werden, z.B.:
    TxBuffer[TxByteIndex++] := 0x00; // append a ZERO BYTE to the array
• Zum Anhängen von Array-Elementen ohne Indexvariable verwenden Sie append(<Ziel-Array>, <Daten>), wodurch die Array-Eigenschaft .len ("aktuelle Länge") bis zur maximalen Kapazität (.size.size alias .cap) erhöht wird, z.B.:
    append( TxBuffer, (byte)0x00); // append a ZERO BYTE to the array
• Zur effizienten Übergabe von Arrays an Unterprogramme ohne Kopieren der Elemente lesen Sie bitte die Hinweise in Kapitel 4.6.3, "Übergabe von Array-Referenzen".

Übersicht aller Array-Eigenschaften und -Methoden (Schlüsselwörter direkt nach dem Array-Namen)

   .cap (Alias für .size)
   .fifo_mode   .fifo_head   .fifo_tail
   .len
   .size .type  .t_sample    .unix_time

Maximale 'Größe' (size) und momentan verwendete 'Länge' (len) eines Arrays

Weitere Elemente im Array-Header

       dblUnixTimeOfLastSample := fltFftin.unix_time;
       dblSamplingRate_Hz  := 1.0 / fltFftin.t_sample;


Arrays als FIFO (Ringspeicher mit 'first in, first out'-Prinzip)

Abtastintervall und Zeitstempel für das erste Element im Array

<array-name>.t_sample

Abtastintervall in Sekunden. Wird intern als Fließkommazahl mit einfacher Präzision (float) gespeichert. Das Abtastintervall ist der Kehrwert der in der digitalen Signalverarbeitung gebräuchlicheren Abtastrate (sampling frequency) bezeichnet.
Nach dem Durchlaufen einer (Vorwärts-)FFT wird in dieser Komponente die FFT-Bin-Breite in Hertz abgelegt.

<array-name>.unix_time

Zeitstempel des ersten ("ältesten") im Array gespeicherten Abtastwerts (an Array-Index Null).
Als Einheit wird (wie bei system.unix_time) die Anzahl seit dem 1. Januar 1970, um 00:00:00.0 Uhr vergangener Sekunden verwendet. Da dieser Wert intern als 64-Bit-Integer in Mikrosekunden gespeichert wird, muss er ebenfalls ein Vielfaches von 1e-6 sein. Diese Auflösung sollte für alle mit dem MKT-View erzielbaren Abtastraten (die im Bereich einiger kHz liegen) ausreichen. Beim Auslesen eines Kanalspeichers per daq.read_channel() wird dieser Zeitstempel automatisch in den Array-Header übernommen.

Übergabe von Array-Referenzen (um Kopieren zu vermeiden)

     func DrawSprite( tCanvas ptr pDestCanvas, byte SrcBitmap[] )
          pDestCanvas.drawImage( SrcBitmap );
     endfunc;

Beispiele für die Verwendung von Arrays

Umfangreichere Beispiele zur Verwendung von Arrays finden Sie im Demoprogrammen "QuadBlocks" und "MacPan" .
Ein weiteres Beispiel, in dem ein eindimensionales Script-Array als Datenquelle für Diagramme verwendet wird, finden Sie in der Applikation programs/DAQ_Test.cvt. In der Applikation script_demos/diagrams.cvt werden Arrays als Speicher für Polygon-Koordinaten in Diagrammen verwendet.

Zum effizienten Umwandeln von Byte-Arrays in Zeichenketten bietet die 'Konstruktor'-Funktion string( <byte-array>, <start index>, <length> ) die Möglichkeit, auch ohne slices einen 'Ausschnitt' des Arrays in eine Zeichenkette umzuwandeln. Dies wird z.B. benötigt, wenn Daten aus einem Empfangspuffer (deklariert als Byte-Array) als Zeichenkette weiterverarbeitet werden sollen.

Operatoren

In der Script-Sprache werden ähnliche numerische Operatoren wie im Display-Interpreter verwendet (wobei die interne Funktion allerdings stark abweicht, Details bei Interesse im Kapitel Bytecode). Die folgenden Operatoren sind in der Script-Sprache implementiert :

(*) Verwenden Sie "=" weder als Vergleichsoperator, noch als Zuweisungsoperator.

Im Interesse einer eindeutigen Unterscheidung von VERGLEICH und ZUWEISUNG :

Verwenden Sie ':=' als Zuweisung des Wertes (rechts vom Operator) an eine Variable (links vom Operator), wie in PASCAL.
Verwenden Sie '==' als Test auf Gleichkeit, wie in der Programmiersprache "C" (und, viele Jahre später, Java).

Ohne diese Notation müsste der Compiler an manchen Stellen raten, ob '=' eine Zuweisung oder 'Test auf Gleichheit' sein soll.

Ferner:

Verwenden Sie Klammern, wenn Ihnen die Priorität der Operatoren unklar ist.
Überlassen Sie nichts dem Zufall !
Speziell bei den bitweisen und boolschen "AND" und "ODER" - Operatoren gibt es (in Gegensatz zu "C") noch keine klar definierte Prioritäten. Beispiel zur Verwendung von Klammern (um die Reihenfolge bei der Verknüpfung eindeutig zu klären) :

Warning :=  EngineRunning and (  ( WaterTemp < 5 ) or ( WaterTemp > 95 )  ) ;

(In diesem Beispiel wird das Flag 'Warning' gesetzt, wenn die Wassertemperatur unter 5 Grad, oder über 95 Grad liegt, aber nur wenn auch der Motor läuft)

Siehe auch: Schlüsselwörter, Übersicht .

Der 'Address-Operator' (Prefix &)

Der '&'-Operator vor dem Namen einer Variablen liefert (ähnlich wie in 'C') deren Adresse.
Ähnliches kann (für Einsteiger besser lesbar) auch mit dem 'addr'-Operator bewirkt werden, dessen Syntax eher an den Aufruf einer Funktion erinnert (obwohl der erzeugte Bytecode in beiden Fällen identisch ist).
Ist z.B. 'MyVariable' der Name einer lokalen oder globalen Script-Variablen, dann liefert der Ausdruck &MyVariable wie auch addr(MyVariable) die Speicheradresse der Variablen 'MyVariable'.
Dieser Operator wird gelegentlich bei Funktionsaufrufen mit Parameterübergabe 'per Referenz' (call-by-reference), statt wie meistens 'per Wert' (call-by-value) verwendet.
Beispiele für die Parameterübergabe 'per Referenz' finden Sie in den Funktionen inet.recv() und file.read() .

Wir empfehlen für den Einsteiger die Verwendung des intuitiv 'begreifbaren' Operators 'addr()'.
Fortgeschrittene Anwender bevorzugen das "C"-kompatible, dem Variablennamen vorangestellte Ampersand (&).

Hinweis:

Bei der Übergabe von Arrays als Funktionsargument wird kein Address-Operator benötigt, denn Arrays werden grundsätzlich nur als Referenz übergeben, um keine Rechenzeit für das Kopieren des Arrays zu verschwenden.

Inkrement- und Dekrement-Operator ('++', '--')

Der '++'-Operator wird rechts neben dem Namen einer Variablen (innerhalb eines numerischen Ausdrucks) verwendet, um den Wert der Variablen um Eins zu erhöhen, nachdem der Wert der Variablen zur Berechnung des Ausdrucks gelesen wurde.
Die Syntax entspricht dem 'Post-Inkrement-Operator' in der Programmiersprache "C".
Entsprechend dient '--' direkt nach dem Variablennamen zum Dekrementieren ('Post-Dekrement').
Beispiel:

      j := i++;  // copy 'i' to 'j', then increment 'i' by one

      j := i;   // copy 'i' to 'j'
      i := i+1; // increment 'i' by one

      TxBuffer[TxByteIndex++] := 0x00;   // append another ZERO BYTE

Anwenderdefinierte Funktionen und Prozeduren

Anwenderdefinierte Funktionen und Prozeduren ersetzen (seit Oktober 2010) die aus BASIC bekannten Befehle 'gosub-return'. Damit ist eine wesentlich einfachere und überschaubarere Programmstruktur realisierbar, mit Zerlegung des Programmes in kleinere Einheiten (Funktionen und Prozeduren). Diese können sich gegenseitig, mit einer wohldefinierten Parameterübergabe (Parameterliste) aufrufen. Auch rekursive Algorithmen sind, dank lokaler Variablen auf dem Stack, möglich. Für die effiziente Übergabe von Arrays an Funktionen oder Prozeduren (ohne Kopieren bzw. Duplizieren) gelten die in Kapitel 4.6 aufgeführten Regeln.
Im Gegensatz zu Funktionen liefern Prozeduren keinen Wert (als "Funktionsergebnis") zurück, und können daher nicht als Teil in numerischen Ausdrücken verwendet werden.

Anwenderdefinierte Prozeduren

Hier ein einfaches Beispiel für eine anwenderdefinierte, rekursive (*) Prozedur, mit der eine Dezimalzahl auf dem Bildschirm ausgegeben wird. Quelle: Beispielprogramm TScreenTest).
Beachten Sie die Einrückung zwischen den Schlüsselwörtern 'proc' und 'endproc'. Das Einrücken ist für den Compiler ohne Bedeutung, gehört aber zum guten Stil im Script-Quelltext.

//--------------------------------------------------------
proc PrintDecimal( int i )
  // Einfache REKURSIVE Prozedur zum Ausgeben einer Dezimalzahl .
  if( i>10 ) then
      PrintDecimal( i / 10 );    // höherwertige Ziffern ausgeben, rekursiv
  endif;
  print( chr( 48 + (i % 10) ) ); // niederwertige Ziffer ("Einer") ausgeben
endproc; // end PrintDecimal()

Beispiel zum Aufruf der oben definierten Prozedur (Details zur Rekursion folgen später) :

N := 123456;
PrintDecimal( N );  // call user-defined procedure

Intern wird der Wert von 'N' kurz vor dem Prozeduraufruf auf dem Stack abgelegt ("Push"). Die Prozedur verwendet den Wert (i) dann wie eine lokale Variable (d.h. 'i' existiert nur innerhalb der Prozedur). Jeder weitere (rekursive) Aufruf der Prozedur alloziert weiteren Speicher auf dem Stack, der erst wieder freigegeben wird, wenn die Prozedur zum Aufrufer zurückkehrt.
Bei Interesse an den Details: Die virtuelle Maschine, die den Bytecode abarbeitet, verwendet das 'BP' - Register (base pointer) um auf Funktions- bzw Prozedurparameter und auf lokale Variablen zuzugreifen. Der aktuelle Inhalt von BP wird beim Aufruf ebenfalls auf dem Stack gerettet, so daß der tatsächliche Stackbedarf bei jeder Rekursion noch etwas höher ist, als es die obige (vereinfachte) Beschreibung erwarten lässt.

Entgegen der Regel 'genau EINE Quelltextzeile pro Anweisung' kann sich der the Kopf eine Prozedur oder Funktion (wie ein Prototyp in "C") über mehr als eine Quelltext-Zeile erstrecken. Beispiel (aus dem Demoprogramm 'TimeTest' ) :

//--------------------------------------------------------
proc SplitUnixSeconds(
        in int unix_seconds, // one input, six outputs...
        out int year, out int month, out int day,
        out int hour, out int min, out int sec )
  // Procedure to split 'Unix Seconds' into
  // year (1970..2038), month (1..12), day-of-month (1..31),
  // hour (0..23 ! ), minute (0..59), and second (0..59) .


Anwenderdefinierte Funktionen


//--------------------------------------------------------
func Sum2( int a, int b) // adds two integers, returns the sum
   return a+b;
endfunc;

Summe := Sum2( 1, 2 );   // invoke the user-defined function


Beachten Sie, daß -im Gegensatz z.B. zu "C" oder Pascal- der Typ des Rückgabewertes nicht im Funktionskopf deklariert wird !
Grund: Script-Funktionen können, ähnlich wie in JavaScript (nicht Java!) verschiedene Datentypen als Funktionsergebnis zurückgeben. Der Aufrufer kann -wenn nötig- den Typ des Rückgabewertes mit Hilfe des typeof()-Operators ermitteln.

In benutzerdefinierten Funktionen dient der Befehl 'return', gefolgt zum zurückzugebenden Wert, um die Funktion an dieser Stelle zu beenden und (mit dem "Wert") zum Aufrufer zurückzukehren. In Event-Handlern (die in Form von benutzerdefinierten Funktionen definiert werden können) signalisiert der Return-Wert, ob das Ereignis im Handler 'komplett' bearbeitet wurde (return TRUE) oder auch dem Default-Handler zugeführt werden soll (return FALSE).

Erreicht der Programmzähler das Ende der Funktion ('endfunc') ohne vorher auf eine 'return'-Anweisung gestoßen zu sein, dann liefert die Funktion den Wert 0 (Null) mit dem Datentyp Ganzzahl (int) zurück.

Funktionen mit bestimmten 'speziellen Namen' können vom System auch als Event-Handler aufgerufen werden. In dem speziellen Fall wird der Programmablauf durch den Aufruf des Event-Handlers unterbrochen (interrupt), und der Rückgabewert der Funktion bestimmt, ob das Ereignis 'wie gewohnt' vom System verarbeitet werden soll oder nicht.

Sie finden zahlreiche Beispiele für benutzerdefinierte Prozeduren, Funktionen, und Event-Handler in den Beispielen für die Script-Sprache.

Aufruf von Script-Funktionen per Backslash-Sequenz aus den programmierbaren Anzeigeseiten

Syntax (im Format-String einer Display-Zeilen-Definition):

\script.<function_name>(<arguments>)
Darin ist <function_name> der Name einer anwenderdefinierten Script-Funktion;
 und  <arguments> sind die Argumente (an die Funktion übergebene Parameter oder Variablen-Werte) - siehe folgendes Beispiel.

Beispiel (im Format-String der Definition eines Elementes auf einer programmierbaren Anzeigeseite):

\script.GetText(123)
Darin ist GetText der Name einer benutzerdefinierten Funktion (implementiert in der Script-Sprache), die als Funktionsargument einen Integer-Wert erwartet (in diesem Beispiel eine 'Text-Referenz-Nummer', und die als Rückgabewert immer einen String liefert. Die maximale Länge des auf diese Weise vom Script in den Format-String kopierbaren Strings beträgt 1024 Zeichen (begrenzt durch die statischen String-Typen im Display-Interpreter; hat nichts mit der Script-Sprache zu tun). Dieses Beispiel stammt aus dem 'Multi-Language-Demo' (script_demos/MultiLanguageTest.cvt), und diente als Beispiel zum Einsatz der Script-Sprache zur 'Internationalisierung' der Display-Applikation, indem alle statischen Texte aus dem Anzeigeprogramm in das Script verlagert wurden (oder in eine per Script geladene Text-Datei) :

//------------------------------------------------------------
func GetText( int ref_nr ) // User defined function .
  // Returns strings in different languages .
  // Input: ref_nr = reference number for a certain text,
  //        may run from zero to 9999 .
  // Currently selected language in variable 'language',
  //    which may be 10000(=LANG_ENG) or 20000(=LANG_GER), etc.
  select( ref_nr + language )
....
    case #(123 + LANG_ENG): return "onehundredandtwentythree";
    case #(123 + LANG_GER): return "Einhundertdreiundzwanzig";

....
    else: return "missing translation, ref_nr="+itoa(ref_nr);

  endselect;
endfunc;

Hinweis: Wie bei Event-Handlern muss auch die wie oben beschrieben aus dem 'Format-String' aufgerufene Script-Funktion 'so schnell wie möglich' zum Aufrufer zurückkehren. Endlosschleifen sind daher tabu; denn andernfalls wäre das Gerät nicht mehr bedienbar (bzw. aus Sicht des Bedieners 'abgestürzt'). Das Laufzeitsystem ('watchdog') terminiert die aufgerufene Funktion, wenn diese nicht schnell genug 'freiwillig' wieder zum Aufrufer zurückkehrt ! Im normalen Script-Kontext besteht diese Einschränkung nicht, denn dort sorgt das Laufzeitsystem dafür, dass selbst bei einer Endlosschleife in Script (ohne "wait") das Gerät bedienbar bleibt.
Sollte die im Kapitel Event-Handling spezifizierte Zeit für die aufgerufene Funktion nicht ausreichen, kann im äußersten Notfall der 'watchdog' auch im Script nachgeladen werden - was aber die bereits erwähnten Konsequenzen auf die Bedienbarkeit haben kann.

Siehe auch: Details zur Interaktion zwischen Script und Display-Applikation ...

• Zugriff auf Display-Variablen aus dem Script
• Zugriff auf Script-Variablen aus dem Display-Interpreter
• Aufruf von Script-Prozeduren aus dem Display-Interpreter

Aufruf eigener Script-Prozeduren aus dem Display-Interpreter

Um die Interaktion zwischen Display (programmierbarer Anzeigeseite) und Script zu vereinfachen, kann eine in der Script-Sprache geschriebene Prozedur (oder Funktion) direkt per Kommandozeile aus dem (UPT-)Display-Interpreter aufgerufen werden. Im folgenden Beispiel ruft die "Reaktionsmethode" eines Buttons bei der Betätigung desselben eine in der Script-Sprache geschriebene Prozedur auf:

Definition des Buttons (in der Display-Applikation) :

\btn($2,"German",60,script.SetLanguage(LANG_GER))

Darin ist script.SetLanguage der Aufruf einer Script-Prozedur (in diesem Beispiel zum 'Setzen der Sprache'), die bei der Definition des Buttons eingefügt bzw. aus einer Liste ausgewählt wurde.

Der Präfix 'script.' teilt dem Display-Interpreter (!) mit, daß die danach folgende Prozedur in der Script-Sprache aufgerufen werden soll (d.h. Aufruf des kompilierten Scripts aus der interpretierten Display-Definition). Die an die Prozedur als Parameter übergebenen Werte (in diesem Beispiel 'LANG_GER') werden dazu auf dem Stack abgelegt. Der Aufruf selbst könnte das im Hintergrund laufende Script an beliebiger Stelle unterbrechen.

Beim Aufruf von Prozeduren (und Funktionen) aus dem Display-Interpreter gelten ähnliche Einschränkungen wie hier (für Event-Handler) beschrieben.
Die wichtigste Einschränkung: Im Gegensatz zum 'normalen' Script dürfen die aus dem Display-Interpreter aufgerufenen Prozeduren keinerlei Warteschleifen enthalten, und keine (Script-)Befehle aufrufen die den Aufrufer für mehr als ein paar Millisekunden blockieren würden. Grund: Im Gegensatz zum normalen Script-Kontext kann der Display-Interpreter nicht 'beliebig lange warten' - das System würde dadurch scheinbar abstürzen. Weitere Details zu dieser Problematik siehe system.feed_watchdog.

Ein komplettes Beispiel finden Sie in der Applikation 'Multi-Language-Test'.

Siehe auch: Weitere Informationen zur Interaktion zwischen Script und Display-Applikation :

• Zugriff auf Display-Variablen aus dem Script
• Zugriff auf Script-Variablen aus dem Interpreter
• Aufruf von Script-Funktionen aus Backslash-Sequenzen in Display-Strings (zum Ersatz von Texten auf der Anzeige, per Format-String)
• Event-Handling in der Script-Sprache (als Ersatz für die alten 'Event-Definifionen' in den programmierbaren Anzeigeseiten)

Input- und output- Argumente in der Parameterliste

Per default sind alle Parameter in der Argumentenliste einer Prozedur (oder Funktion) lediglich "Eingänge" (inputs), d.h. die Prozedur kann deren Wert lesen, aber (im Variablenraum des Aufrufers) nicht ändern. Nur Argumente mit dem Schlüsselwort 'out' (in der Parameterliste) können als "Ausgang" (output) die Variable des Aufrufers modifizieren. Argumente mit der Deklaration 'in' (input), bzw. ganz ohne 'in' oder 'out', können die Variablen des Aufrufers nicht beeinflussen. (Für Experten: Der Grund für diese Einschränkung ist, daß die Script-Sprache bislang weder 'Pointer' wie in "C", noch 'Call-By-Reference' wie in PASCAL unterstützt).

Beispiel :

proc AddInteger( in int A, int B, out int Result )
  Result := A + B;
endproc
...
var
  int N;
endvar;
AddInteger( 1,2, N ); // CALL of the procedure defined above. Output copied to 'N' when returning .

Das Schlüsselwort 'in' wurde lediglich als Pendant zu 'out' implementiert, um zu verdeutlichen daß das danach folgende Argument kein 'output' sondern (nur) ein 'input' ist (d.h. read-only aus Sicht der aufgerufenen Funktion oder Prozedur) .

Die Deklaration eines Arguments mit dem Schlüsselwort 'out' hat weder mit von von "C" bekannten Pointern, noch mit der von PASCAL bekannten Übergabe 'Call-by-Reference' zu tun ! In der Tat werden die als 'output' deklarierten Argumenter erst nach der Rückkehr durch den Aufrufer in die entsprechenden Variablen zurückgeschrieben ! Dies hat den Nebeneffekt, daß alle 'Outputs' erst "wirksam" werden (im Variablenraum des Aufrufers), wenn die aufgerufene Funktion zum Aufrufer zurückkehrt. Da dieses 'Zurückschreiben' in einer nicht unterbrechbaren Sequenz erfolgt, ist die Konsistenz aller 'Outputs' gewährleistet, falls die Funktion bzw Prozedur mehrere 'Outputs' in der Parameterliste enthält.

Siehe auch: Parameterübergabe per Pointer (empfehlenswert bei der Übergabe von 'großen' Strukturen, da für die Übergabe eines Pointers nur 4 Bytes kopiert werden müssen, statt Dutzende von Bytes im Speicher vom Aufrufer an die aufgerufene Funktion zu kopieren).

Rekursive Aufrufe

In diesem Zusammenhang bedeutet Rekursion, daß eine Prozedur (oder Funktion) sich selbst aufrufen darf  --  solange der Stack dazu ausreicht. Bei jedem Aufruf ("Instanz") wird ein neuer Satz von lokalen Variablen (zu denen auch die Werte in der Argumentenliste zählen) auf dem Stack alloziert, der erst dann wieder freigegeben wird, wenn die Instanz durch Rückkehr zum Aufrufer ihre Lebenszeit beendet.

Zur Verständnis von rekursiven Aufrufen betrachten wir noch einmal die bereits bekannte Prozedur PrintDecimal (Beispiel aus dem Kapitel "Anwenderdefinierte Prozeduren"):

proc PrintDecimal( int i )
  if( i>10 )
    then PrintDecimal( i / 10 );
  endif;
  print( chr( 48 + (i % 10) ) );
endproc;

Beim Aufruf PrintDecimal( 123456 ) erhält die erste Instanz den Parameter i = 123456 (als lokale Variable auf dem Stack). Da 'i' in diesem Fall größer als Zehn ist, ruft sich die Funktion erneut selbst auf (= Rekursion !), diesmal mit dem Wert i = 12345 . Bei diesem zweiten Aufruf wird eine neue Instanz erzeugt, die weiteren Speicher im Stack belegt. Da 'i' weiterhin größer als Zehn ist, erfolgen weitere rekursive Aufrufe. Bei der letzten Instanz ist 'i' dann kleiner als Zehn (siehe Unten, mit i = 1 ist dann die höchstwertige Ziffer erreicht). Beginnend mit der höchstwertigen Ziffer werden dann die einzelnen Ziffern per "print" auf dem Bildschirm aufgerufen, wie in der folgenden Aufruf-Liste zu erkennen
 ( -> bedeutet "ruft auf", <- bedeutet "kehrt zum Aufrufer zurück" ) :

PrintDecimal( 123456 )
  -> PrintDecimal( 12345 )
      -> PrintDecimal( 1234 )
          -> PrintDecimal( 123 )
              -> PrintDecimal( 12 )
                  -> PrintDecimal( 1 )
                       (no further recursion; prints "1")
                  <- (procedure returns to the caller)
                 (caller now prints 12 modulo 10 = "2")
              <-
             (caller now prints 123 modulo 10 = "3")
          <-
         (caller now prints 1234 modulo 10 = "4")
      <-
    (caller now prints 12345 modulo 10 = "5")
  <-
 (first instance finally prints 123456 modulo 10 = "6")
<-



Rekursive Aufrufe sind nicht auf eine einelne Prozedur (oder Funktion) beschränkt. Funktionen und Prozeduren dürfen sich auch gegenseitig rekursiv aufrufen.
Algorithmen können mit Hilfe von Rekursion zwar elegant und einfach implementiert werden (wie im Beispiel 'Ausgabe einer Dezimalzahl'), der dabei benötigte Stack-Speicher ist allerdings schwer voraussagbar. Zu tiefe Rekursion kann daher zu Laufzeitfehlern, d.h.  i.A. zum Abbruch des Scripts, führen.
Darum sind in vielen Fällen die im folgenden Kapitel vorgestellten Schleifen-Konstrukte die robustere Alternative.

Ablaufsteuerung in der Script-Sprache (program flow control)

Zur Steuerung des Programmflusses bietet die Script-Sprache die folgenden Konstrukte:

• if..then..else..endif
• for..to.. [step] .. next
• while .. endwile (prüft die Schleifenwiederholungsbedingung vor der Schleife, der Schleifenrumpf wird möglicherweise nicht abgearbeitet)
• repeat .. until (prüft die Schleifenabbruchbedingung nach dem Schleifenrumpf, diese Schleife wird daher mindestens einmal abgearbeitet)
• select .. case .. else .. endselect
• goto (jumps to a label within the same function ... please forget about line numbers!)
• gosub .. return (deprecated, use procedures wherever possible)
• stop : Beendet die Ausführung des "Main-Threads" im Script. Danach laufen nur noch die Event-Handler weiter.
• end_script : Optionale Textmarke. Erzeugt im Bytecode ein gleichnamiges Token, welches zur Laufzeit verhindert, dass der Programmzähler aus dem Initialisierungsteil des Scripts in das erste Unterprogramm 'durchläuft'. Fehlt diese Textmarke, dann wird der entsprechende Bytecode automatisch (vor der Implementierung der ersten Funktion oder Prozedur) vom Compiler eingefügt.


Hinweis: Wie in BASIC und IEC 61131 "Structured Text", und im Gegensatz zu Sprachen wie "C" und Java, wird bei fast allen Schlüsselwörtern nicht zwischen Groß- und Kleinschreibung unterschieden. Beachten Sie aber die Empfehlungen zum Quelltext-Stil (Einrücken, Zweck von Groß/Kleinschreibung, etc.).

Im weiteren Sinne dienen auch anwenderdefinierte Funktionen und Prozeduren zur Steuerung des Programmablaufes. Seit deren Einführung sollten Sie die Kommandos 'goto' und 'gosub / return' in neu erstellten Scripten nicht mehr verwenden. Diese veralteten (und aus der Basic-Steinzeit stammenden) Befehle existieren aber weiterhin, um die Kompatibilität mit alten Script-Programmen zu gewährleisten.

if-then-else-endif

"Wenn" <Bedingung>. "dann" <Anweisungen> "sonst" <andere Anweisungen> "Ende".

Einfaches Beispiel:

      if A<100 then
          tue_irgendwas_wenn_A_kleiner_als_einhundert_ist ;
           ...
      else
          tue_etwas_anderes_mit_A_groesser_oder_gleich_einhundert ;
           ...
      endif;

Im Gegensatz zur Empfehlung 'immer genau ein Kommando pro Quelltext-Zeile' kann/darf sich die Bedingung zwischen if und then über mehrere Zeilen erstrecken. Dies ist besonders bei komplexen Bedingungen hilfreich, z.B. wenn mehrere Ausdrücke mit 'und' (and) und 'oder' (or) miteinander verknüpft werden.

Zur Vereinfachung von Mehrfach-Abfragen dient der Befehl 'elif' (else-if), mit dem wie im folgenden Beispiel weitere verschachtelte 'else', 'if', und 'endif'-Kommandos eingespart werden können:

      if ( A < 0 ) then
          print( "Negativ !");
      elif ( A==0 ) then
          print( "Null");
      elif ( A==1 ) then
          print( "Eins");
      elif (A >= 2) and ( A <= 3 ) then
          print( "Zwei bis Drei");
      elif (A == 5) or (A == 7) then
          print( "Fünf oder Sieben");
      else
          print( "Irgendein anderer Wert (",A,")" );
      endif;

for-to-(step-)next

Implementiert eine Schleife mit einer Zähl-Variablen, die vom angegebenen Startwert bis zum angegebenen Endwert läuft. Optional kann dabei auch die Schrittweite (step) angegeben werden. Das Schlüsselwort 'next' markiert das Ende der in der Schleife wiederholt abgearbeiteten Anweisungen.

Einfaches Beispiel (mit Pseudo-Code):

for Loop:=1 to 100
  tue_irgendwas_einhundert_mal;
next Loop;

Die Angabe der Zählvariablen (im obigen Beispiel: 'Loop') nach dem Schlüsselwort 'next' ist nicht zwingend. Es wird aber empfohlen, die Zählvariable trotzdem auch bei 'next' anzugeben, da so die Lesbarkeit verbessert wird (speziell bei mehreren ineinander geschachtelten Schleifen), und der Compiler überprüfen kann ob zu jedem 'for' auch das vom Entwickler beabsichtigte 'next' existiert.
Beim Compilieren mit der Option '#pragma strict' erfolgt eine Warnung, wenn nach dem Schlüsselwort 'next' der Name der Zählvariablen fehlt.

Optional kann die Schrittweite der Zählvariablen (hier: "I") angegeben werden. Dazu dient das Schlüsselwort STEP :

for Loop:=0 to 200 step 2
  do_something_a_couple_of_times
next Loop;

Soll die Zählvariable abwärts statt aufwärts zählen, muss der STEP-Wert negativ sein (der Compiler erkennt nicht automatisch die Schrittrichtung, weil Start- und Endwert zum Zeitpunkt der Übersetzung nicht bekannt sein könnten, denn Start- und Endwert könnten Variablen sein, statt (wie in den einfachen Beispielen) Konstanten.
Weitere Beispiele finden Sie im Beispielprogramm namens 'LoopTest' .

while..endwhile

Syntax:

while <condition>
  <statements>;
endwhile;

Diese Schleife wird wiederholt, solange die am Anfang der Schleife geprüfte Bedingung (englisch 'condition') erfüllt ist (TRUE, bzw. ungleich Null).

Beispiel:

I:=0; // make sure 'I' starts at some defined value
while I<100
  I := I+1 ;
  some_other_statements ;
endwhile;  // .. or END_WHILE for IEC61131-similarity

Hinweis: Die Anweisungen innerhalb der while...endwhile - Schleife werden möglicherweise KEIN EINZIGES MAL ausgeführt (im Gegensatz zur repeat..until - Schleife).

Wird als Bedingung der Wert Eins (1) eingesetzt, dann bildet while(1) .. endwhile eine Endlosschleife. Dies wird wie im Beispiel aus der Einleitung für die 'Hauptschleife' im Script verwendet, wobei die Schleifengeschwindigkeit durch Aufruf von wait_ms(50) auf 50 Millisekunden pro Durchlauf begrenzt wird. Dadurch wird erreicht, dass das Script nicht einen Großteil der CPU-Leistung 'verbraucht'.

repeat..until

Syntax:

repeat
  <statements>;
until < stop_condition >;

Schleife mit einer Abbruch-Bedingung(!), die erst am Ende der Schleife getestet wird (nach dem Schlüsselwort "until" ).

Beispiel:

I:=0; // make sure 'I' starts at some defined value
repeat
  I := I+1;
  some_statements
until I>=100;

Hinweis: Unabhängig von der Bedingung werden die Anweisungen innerhalb der repeat-until-Schleife mindestens einmal ausgeführt !

goto

Unbedingter Sprung. Sollte unbedingt vermieden werden. Die Verwendung des 'goto'-Kommandos (als Sprungbefehl im Script) führt schnell zu einem unlesbaren, kaum noch zu pflegenden 'Spaghetti-Code'. Oder, wie es Niklaus Wirth formulierte, "GOTO Considered Harmful" . Um den Einsatz von 'goto' zu verübeln, funktioniert 'goto' nicht an beliebigen Stellen innerhalb von Funktionen und Prozeduren (und erst recht nicht, um Funktionen oder Prozeduren aus dem Hauptprogramm aufzurufen). Würde das Programm per 'goto' wild zwischen verschiedenen Funktionen oder Funktionen hin- und herschalten, entstünde nicht nur im Quelltext, sondern auch auf dem Stack ein großes Chaos.

Einfaches, und 'grade noch verzeihbares' Beispiel für das 'goto'-Kommando:

if divisor==0
  then GOTO ErrorHandler;
  else quot := dividend / divisor;
endif;

  ... some other code in the same subroutine ....

ErrorHandler: // we shouldn't get here...
  Info := "Something went wrong";
  stop;

gosub..return

Steinzeitlicher ("BASIC"-kompatibler) Unterprogramm-Aufruf ohne Parameterübergabe. Veraltet (s.U.), kann und soll durch benutzerdefinierte Prozeduren ersetzt werden.
"Gosub" funktioniert ähnlich wie das ähnlich grausame "goto", vorher wird allerdings die Adresse der nächsten auszuführenden Instruktion (durch den Aufrufer) auf dem Stack. gerettet. "Return" springt dann, mit Hilfe der vom Stack zurückgeholten Adresse, wieder zum Aufrufer zurück, und die Programmausführung wird dort fortgesetzt.

Hinweis: Im Gegensatz zu anwenderdefinierten Prozeduren haben per 'gosub' / 'return' implementierte Unterprogramme keinen eigenen Stack-Frame, und können daher keine lokalen Variablen verwenden. Auch aus diesem Grund sollte 'gosub' in neuen Script-Programmen nicht mehr verwendet werden. Die Kombination gosub/return existiert nur noch aus Kompatibilitätsgründen.

select..case..else..endselect

Mit dieser Konstruktion kann eine lange, verschachtelte if-then-else-Kombination ersetzt werden, allerdings nur wenn Integer- oder String-Konstanten mit einer Eingangsvariablen verglichen werden sollen. Jede (normale, einfache) "case"-Marke entspricht dem Vergleich der nach 'select' definierten Variablen mit einer Konstanten.
Mit "case <Wert1> to <Wert2>" kann auch ein kompletter Wertebereich definiert werden. Der nach dem Case folgende Code wird abgearbeitet, wenn der Wert der select-Variablen zwischen 'Wert1' und 'Wert2' liegt (inklusive 'Wert1' und 'Wert2'. Durch "case 4 to 6:" im folgenden Beispiel wird daher geprüft, ob der Wert 'X' 4, 5, oder 6 beträgt. Diese erweiterte case-Syntax ist seit September 2013 verfügbar.

Einfaches Beispiel (mit Pseudo-Code, "do_something" = "mach' irgendwas") :

 X := can_rx_msg.id;
 select X
    case 1 :      do_something_if_X_equals_one();
    case 2 :      do_something_if_X_equals_two();
    case 3 :      do_something_if_X_equals_three();
    case 4 to 6 : do_something_if_X_is_between_four_and_six();
    else   :      do_something_if_X_is_none_of_the_above();
 endselect;

Bitte beachten Sie den Doppelpunkt am Ende der Case-Marke (aka "Label"). Andere Konstrukte werden wie üblich mit einem Semikolon abgeschlossen (hier z.B. nach dem endselect).
Statt 'else:' kann ähnlich wie in der Programmiersprache "C" oder "Go" seit 10/2018 auch das Schlüsselwort "default:" verwendet werden.
Im Gegensatz zu "C" ist hier kein "break"-Statement am Ende jedes Case-Blocks nötig. Das Script-Programm wird, abgesehen von den folgenden Ausnahmen, niemals von einem 'case' zum nächsten 'durchfallen' (kein "fall through" ohne 'break'). Die Ausnahmen, in denen das Programm von einer Case-Marke in die Anweisungen nach der nächsten Case-Marke springen kann, sind:

• Folgen zwei oder mehr Case-Marken direkt aufeinander, ohne 'ausführbare' Anweisungen dazwischen, dann werden alle "leeren" case-Marken bis zum nächsten Anweisung (statement) übersprungen. Im folgenden Beispiel mit case 1, case 2, case 3 wird dies deutlich:
  select X
  case 1 : // same handler for cases 1, 2 and 3 ...
  case 2 : // with no code between cases, 'fall through' as in "C".
  case 3 : // since 2013, we could use "case 1 to 3" instead
     print("X = One,Two,or Three");
  case 4 :
     print("X = Four");
  else   :
     print("X is less than one, or larger than four");
endselect;


• Mit dem Schlüsselwort 'enter_next_case' wird das aus der Programmiersprache "C" bekannte "fall through" erzwungen, z.B:


  for A:=0 to 6
     print("A=",A,": ");
     select A
        case 4 :    // "fall through" from one case to the next ..
        case 5 :    // .. only if there is nothing in between
           print("four or five.");
        case 3 :
           print("larger than two, ");
           enter_next_case; // aka 'fall through' to the code after the next case label, as in "C"
       case 2 :
           print("larger than one, ");
           enter_next_case;
       case 0 to 1 :
           print("non-negative.");
       else   :
           print("negative, or larger than five.");
     endselect;
     print("\r\n"); // carriage return + new line (-> nächste Zeile)
  next A;

  Ausgabe:
  A=0: non-negative.
  A=1: non-negative.
  A=2: larger than one, non-negative.
  A=3: larger than two, larger than one, non-negative.
  A=4: four or five.
  A=5: four or five.
  A=6: negative, or larger than five.


Soll eine case-Marke (mit leerem Anweisungsblock) 'nichts' tun, und auch nicht in den Anweisungsblock der nachfolgenden Case-Marke springen, kann die aus Programmiersprachen wie "C" bekannte break-Anweisung verwendet werden. Bei der Verwendung innerhalb eines select-endselect-Blocks springt break immer zum dazugehörigen endselect. Beispiel:

select X
  case 1 :
     break; // do nothing (do NOT enter the next case after this empty block)
  case 2 :
     break; // do nothing as well
  case 3 :
     print("X = Three");
  case 4 :
     print("X = Four");
  else   :
     print("X is less than one, or larger than four");
endselect;

wait_ms  ..   wait_resume

Wartet für eine bestimmte Zeit (in Millisekunden), oder bis "irgendwas passiert".
Während dieser Wartezeit steht die CPU für andere Aufgaben zur Verfügung (z.B. Aktualisieren des Displays).

wait_ms( N )

Pausiert die 'normale' Abarbeitung des Scripts für die angegebene Anzahl von Millisekunden (N >= 1) .
In diesem Zustand läuft die Anzeige etwas schneller (d.h. höhere Page-Update-Rate), weil die gesamte verfügbare CPU-Leistung für das Display verwendet werden kann.
Ohne Aufruf einer Warte-Funktion aus der Hauptschleife (Endlosschleife) würden Script und UPT-Anzeige zwar auch 'parallel' nebeneinander laufen; die Script-Hauptschleife würde dann aber unnötig viel Rechenzeit verbrauchen. Empfohlene Wartezeiten (für die Hauptschleife) liegen bei 10 bis 50 Millisekunden.
VERWENDEN SIE 'wait_ms()' NIEMALS IN EVENT-HANDLERN und vergleichbaren 'Interrupt-ähnlichen' Funktionen !
Siehe auch: system.timestamp.

wait_ms(0) : Sonderfall zum Abarbeiten 'aller anstehenden Ereignisse'

In diesem Fall (mit "Null Millisekunden Wartezeit") werden lediglich die Event-Handler für alle momentan anstehenden Timer-Events aufgerufen, aber keine Aktualisierung des Displays (die je nach Komplexität der Anzeigeseite einige Dutzend Millisekunden dauern könnte).
Der Befehl wait_ms(0) dient ähnlich wie sched_yield() in Linux, oder Sleep(0) in der Windows-API, zum 'kooperativem Multitasking': Er gibt die CPU 'freiwillig' für andere Aufgaben ab.
Er wurde für den Aufruf aus 'lange dauernden' Script-Schleifen implementiert, um die Latenzzeit für Timer-Events zu verringern. Beispiel:

  while( ! file.eof(fh) )   // Wiederholen bis Dateiende...
     temp := file.read_line(fh); // nächste Zeile einlesen
     ImportFromCSV( temp ); // Zeile aus CSV-Datei verarbeiten (das kann dauern..)
     wait_ms( 0 );          // Event-Handler laufen lassen (kooperatives Multitasking)
  endwhile;

Hinweis: wait_ms(0) wartet nicht auf das Aktualisieren des Bildschirms (was etliche Millisekunden dauern könnte).

Wenn momentan kein Timer-Event zur Bearbeitung ansteht, und seit dem vorherigen Aufruf von wait_ms(0) weniger als 10 ms vergangen sind, dann macht wait_ms(0) nichts, sondern kehrt sofort zum Aufrufer zurück.

wait_resume

Beendet die per wait_ms im Hauptprogramm eingeleitete Pause, selbst wenn das dort spezifizierte Zeitintervall noch nicht abgelaufen ist.
Dieses Kommando wird typischerweise in Event-Handlern verwendet, um das in einer Endlosschleife wartende Hauptprogramm (main thread im Script) wieder 'aufzuwecken'.
In anderen Programmiersprachen existieren vergleichbare Funktionen, z.B. notify() in Java.

Siehe auch: system.timestamp, Inhalt, Schlüsselwörter, Kurzreferenz .

Weitere Funktionen und Kommandos

Zusätzlich zu den im vorhergehenen Kapitel beschriebenen Befehlen zur Ablaufsteuerung verfügt die Script-Sprache über spezielle, z.T. hardwareabhängige 'Sonderfunktionen'.
Die meisten dieser Sonderfunktionen werden in diesem Kapitel vorgestellt, einige weitere (z.B. übliche Funktionen wie random) sind dagegen nur in der Liste der Schlüsselwörter aufgeführt.

Siehe auch:

Inhalt , String-Funktionen,  Datei-Ein-/Ausgabe-Funktionen, CAN/LIN-Bus-Funktionen,
Zugriff auf Anzeige-Elemente (display.xyz), Steuern von Diagrammen (display.dia.xyz),
Mehrzeilige Textfelder und simulierte Textbildschirme (print & Co),
System-Funktionen, Funktionen zur Konvertierung von Datum und Uhrzeit, anwenderdefinierte Funktionen und Prozeduren .

Numerische Funktionen, "Mathematik", Digitale Signalverarbeitung

Die in diesem Abschnitt beschriebenen Funktionen und Prozeduren sind i.A. auf die Verarbeitung von Integer- und Fliesskommawerten beschränkt.
Datentypen wie 'byte', 'word', 'dword' werden vor der Verarbeitung nach Integer (d.h. Ganzzahl) konvertiert.
Siehe auch: Zahlen und numerische Ausdrücke .

Einfache numerische Funktionen

limit(variable,min_value,max_value)

Begrenzt den in <variable> gespeicherten Wert auf den angegebenen Bereich. Beispiel:

         limit( variable, min_value, max_value ); // 'variable' begrenzen

Dies ist kürzer und effizienter als die folgende äquivalente Sequenz:

         if ( variable <  min_value ) then
              variable := min_value;
         endif;
         if ( variable >  max_value ) then
              variable := max_value;
         endif;


random

Liefert eine Pseudo-Zufallszahl zwischen Null und <N> minus Eins.

Math.abs(x); Math.abs(x,y)

Liefert den Absolutwert einer Zahl, bzw (mit zwei Argumenten) die Länge eines Vektors,
nach der Formel abs(x,y) := sqrt( x^2 + y^2 ) .
Zusammen mit Math.atan2 dient Math.abs zur Umrechnung von kartesischen Koordinaten in Polarkoordinaten.

Math.atan2(y,x)

Berechnet den Arkustangens für alle vier Quadranten. Ergebnis im Bogenmaß (Einheit 'Radiant').
Im Gegensatz zum einfachen Arkustangens (mit y/x als Argument) ist die Funktion atan2 ohne umständliche 'Fallunterscheidungen' direkt für die Umrechnung von kartesischen Koordinaten in Polarkoordinaten geeignet.

Math.fmod(x,y)

Berechnet den Divisionsrest von x/y mit Fliesskomma-Werten (float oder double).
Für Ganzzahlen (int) verwenden Sie stattdessem den Modulo-Operator ( % ).

Math.log(x)

Berechnet den natürlichen Logarithmus von 'x', d.h. Logarithmus zur Basis 'e'.

Math.log10(x)

Berechnet den dekadischen Logarithmus von 'x', d.h. Logarithmus zur Basis 10.

Math.pow(base,exponent)

Berechnet 'base' hoch 'exponent'.
Beide Argumente und das Ergebnis verwenden den Datentyp float.
Beispiel (aus script_demos/MathTest.cvt): f := pow( 2.0, 0.5 ); // actually the square root of two

Math.sqrt(x)

Liefert die Quadratwurzel von 'x'.
'x' muss eine nicht-negative Fliesskommazahl sein.

Math.sin(x)

Liefert den Sinus des angegebenen Arguments (Winkel 'x' im Bogenmaß)'.

Math.cos(x)

Liefert den Cosinus des angegebenen Arguments (Winkel 'x' im Bogenmaß)'.

Numerische Funktionen für die digitale Signalverarbeitung

Math.cfft(input,output)

Schnelle Fourier-Transformation mit komplexem Ein- und Ausgang.
Nur für Geräte mit Hardware-Fließkomma-Einheit (z.B. MKT-View IV, V).
Ein- und Ausgang sind Arrays vom Datentyp 'float' mit 2^N Elementen (z.B. 256, 512, 1024, ... ).
Im Gegensatz zur 'reellen FFT' müssen beide Arrays die gleiche Größe haben ! Beispiel:

   float  fltFFTin[1024];  // FFT input (complex time domain samples, aka I/Q signal)
   float  fltFFTout[1024]; // FFT output (complex frequency bins)
     ...
   Math.cfft( fltFFTin, fltFFTout ); // komplexe FFT, vorwärts

Die komplexen Wertepaare werden wie folgt in Array vom Typ 'float' abgelegt:
    Realanteil ersten Wertes, Imaginäranteil des ersten Wertes,
    Realanteil zweiten Wertes, Imaginäranteil des zweiten Wertes, ... .
Werden, wie im obigen Beispiel, Arrays mit je 1024 Elementen vom Typ float verwendet, dann transformiert die komplexe FFT 512 (!) Punkte aus dem Zeitbereich in den Frequenzbereich.
Wurde das Eingangssignal z.B. mit 10000 Samples/Sekunde (10 kHz) abgetastet, dann liefert die komplexe FFT ein Spektrum mit 512 komplexen 'Frequenz-Eimern' (FFT bins). Jeder 'Eimer' repräsentiert dann einen Frequenzbereich mit 10000 Hz / ( 2 * 512 ) = ca. 9.8 Hz Breite. Der 'Eimer' mit der höchsten darstellbaren Frequenz 'speichert' dann die komplexe Amlitude für ca. 512 * 9.765 Hz = 5000 Hz, was bei einer Abtastrate von 10000 Hz der Nyquist-Frequenz entspricht. Die 'Eimerbreite' wird im Header des Zielarrays (im o.g. Beispiel: fltFFTout.t_sample) abgespeichert, und ersetzt dort das Abtastintervall. Aus einer Zeit in Sekunden wird also eine Frequenz in Hertz, was u.A. auch bei der horizontalen Skalierung in "Y(t)" -Diagrammen berücksichtigt werden muss (die dann eigentlich "Y(f)"-Diagramme heissen müssten).
Siehe auch: Math.rfft (FFT mit reellem Eingang), Math.ComplexToMagnitudes, Datenerfassungseinheit (DAQ) .

Math.rfft(input,output)

Schnelle Fourier-Transformation mit reellem Eingang und komplexem Ausgang.
Nur für Geräte mit Hardware-Fließkomma-Einheit (z.B. MKT-View IV, V).
Als Eingang (input) kann ein Array von z.B. 1024 Abtastwerten im Zeitbereich verwendet werden.
Die Array-Größe muss eine Zweierpotenz sein (z.B. 256, 512, 1024 oder 2048 Punkte).
Der Ausgang (output) muss ein Array mit mindestens der gleichen Kapazität sein, denn auch eine 'reelle FFT' liefert ein komplexes Ergebnis (z.B. Spektrum), z.B.:

   float  fltFFTin[1024];    // FFT-Eingang (1024 Abtastwerte)
   float  fltFFTout[1024+2]; // FFT-Ausgang mit 513 komplexen "Frequenz-Eimern"
     ...
   daq.read_channel( 7, fltFFTin );  // Eingang für die FFT als Array aus der DAQ lesen
   Math.rfft( fltFFTin, fltFFTout ); // Vorwärts-FFT mit reellem Ein- und komplexem Ausgang

Auch die 'relle' Vorwärts-FFT berechnet aus dem Abtastintervall (hier: fltFFTin.t_sample in Sekunden) und der FFT-Größe die FFT-Bin-Breite in Hertz, die mathematisch nicht ganz korrekt als 't_sample' im Header des Ziel-Arrays (hier: fltFFTout.t_sample in Hz) gespeichert wird.
Zu Anzeigezwecken kann das komplexe Spektrum mit der Funktion Math.ComplexToMagnitudes() logarithmiert werden, d.h. in Dezibel mit beliebigem Referenzwert konvertiert.
Siehe auch: Literaturempfehlung zum Thema FFT (und DSP) am Anfang dieses Kaptitels.

Math.ComplexToMagnitudes(input,output,reference)

Wandelt ein Array aus komplexen Wertepaaren (typischerweise der Ausgang einer FFT, d.h. komplexes Spektrum) in "Dezibel" um. Durch geeignete Wahl des Bezugswertes (reference) kann z.B. der Wertebereich vom A/D-Wandler, der Verstärkungsfaktor des Sensors, und der von der FFT-Länge abhängige 'Gewinn' kompensiert werden.
In der mitgelieferten Applikation 'DAQ-Test' (programs/DAQ_Test.cvt) wird damit ein in dBfs (*) skaliertes, logarithmisches Spektrum für die Anzeige als Hintergrundbild in einem Diagramm aufbereitet:

   ...
   Math.rfft( fltFFTin, fltFFTout ); // Vorwärts-FFT mit reellem Ein- und komplexem Ausgang
   ref := 32767.0 * C_FFT_SIZE;      // Referenz für 0 dBfs (*) vom 16-Bit-A/D-Wandler
   Math.ComplexToMagnitudes( fltFFTout, fltLogSpectrum, ref ); // Array logarithmieren (-> dB)

(*) dBfs : "decibel over full scale"

0 dBfs entspricht in diesem Beispiel die Amplitude eines reinen Sinus-Tons, dessen Spitzenwert grade eben die Übersteuerungsgrenze eines 16-Bit-A/D-Wandlers erreicht.
Die 16-Bit-Werte lagen im Wertebereich +/- 32767 - daher der erste Teil des Referenzwertes.
Eine Sinusfunktion mit der Amplitude A, mit <C_FFT_SIZE> Abtastwerten im Zeitbereich, ergibt im Frequenzbereich (FFT) ein Maximum von A * C_FFT_SIZE (!) - daher der zweite Teil des Referenzwertes.

Die Prozedur Math.ComplexToMagnitudes() führt für jedes komplexe Wertepaar (re,im) die folgende Operation durch :
output[i] := 20 * log10( sqrt( re^2 + im^2 ) / reference );   // Prinzip - nicht die Implementierung

• <Ziel-Array>.unix_time wird vom Quell-Array kopiert,
• <Ziel-Array>.t_sample wird bei Fourier-Transformationen auf die Bin-Breite in Hertz gesetzt,
• <Ziel-Array>.t_sample wird bei allen anderen Array-Manipulations-Befehlen vom Quell-Array übernommen.
• <Ziel-Array>.len wird auf die Anzahl tatsächlich verwendeter Elemente gesetzt.
                          (bei der komplexen Fouriertransformation i.A. eine Zweierpotenz)


Timer und Stoppuhren (in der Script-Sprache)

Event- oder Intervall-Timer

Mit dem Script-Kommando setTimer wird ein Timer gestartet, z.B.:

      var
        tTimer timer1;  // Deklaration einer Timer-Instanz als globale Variable des Typs 'tTimer'
      endvar;
         ...
      setTimer( timer1, 200 ); // Starte 'timer1' mit einer Periodendauer von 200 Millisekunden,
                               // hier noch ohne Timer-Event-Handler
         ...


      if ( timer1.expired ) then
        timer1.expired := FALSE; // 'expired'-Flag quittieren; wird nach Ablauf des Timers wieder gesetzt
        system.beep( 1000, 1 ); // kurzer Piepton (1000 Hz, 1 mal 100 ms Dauer)
      endif;


StartStopwatch / ReadStopwatch_ms ("Stoppuhr" zur Zeitmessung in Millisekunden)

In einigen Fällen kann der im vorherigen Kapitel beschriebene Timer (tTimer) durch eine einfachere Funktion ersetzt werden, die weniger Resourcen benötigt.
Soll z.B. lediglich die Zeit zwischen zwei Ereignissen (oder Programmzeilen im Scipt) gemessen werden, ohne weitere Aktionen (Events) auszulösen, eignet sich auch die im Folgenden beschriebene Alternative.
Sie arbeitet ähnlich wie eine 'Stoppuhr' bei der Streckenzeitmessung:

• passiert der Läufer den Startpunkt für die Zeitmessung, wird per StartStopwatch() die Stoppuhr gestartet;
• passiert der Läufer den Zielpunkt für die Zeitmessung, wird per ReadStopwatch_ms() die verstrichene Zeit in Millisekunden 'abgelesen'.
  (die Uhr wird dazu nicht "gestoppt" sondern wirklich nur abgelesen - Details weiter unten)

• durch die Anweisung StartStopwatch( < Integer-Variable > ) wird lediglich der aktuelle Wert des Zeitmarken-Generators (system.timestamp) in die angegebene Variable umkopiert
• beim Aufruf von ReadStopwatch_ms( < Integer-Variable > ) wird die Differenz zwischen Zeitmarken-Generator und ("minus") dem in der Integer-Variablen gepeicherten 'Startwert' gebildet, und in Millisekunden umgerechnet.

 var
   int MeineStoppuhr;  // Deklaration einer einfachen Integer-Variablen
 endvar;
    ...
   StartStopwatch( &MeineStoppuhr );
   Tue_Irgendwas();
   if( ReadStopwatch_ms( &MeineStoppuhr ) > 500 ) then
       print("Überraschung: 'Tue_Irgendwas()' hat über 500 ms gedauert !");
   endif;
    ...

Befehle für mehrzeilige Textfelder (Text-Panels): print, gotoxy, cls & Co

Die folgenden Kommandos dienen zur Anzeige von mehrzeiligen Texten, die als "\panel" - Element in der Definition von programmierbaren Anzeigeseiten verwendet werden können. Ein 'Text-Panel' kann den ganzen, oder nur einen Teil des Grafik-Bildschirms belegen. Das Text-Panel bietet eine einfache Möglichkeit, Listen, scrollbare Textfenster, Popups, und ähnliches zu realisieren. Ein Text-Panel stellt quasi ein "Sichtfenster" auf einen größeren simulierten Textbildschirm dar, dessen Inhalt mit den folgenden Befehlen manipuliert werden kann.

cls : "clear screen"

Löscht den simulierten "Text-Bildschirm" (in diesem Fall wird damit lediglich ein Puffer mit Leerzeichen gefüllt, und die Vorder- und Hintergrundfarben in allen Zellen auf die aktuellen Farben gesetzt (siehe setcolor). Der Cursor für eventuell folgende Ausgaben (per 'print') wird in die linke obere Ecke des emulierten Textbildschirms gesetzt.

clreol : "clear to end of line"

Löscht den Rest der aktuellen Textzeile, beginnend an der aktuellen 'Cursor'-Position (siehe gotoxy). Die Cursorposition selbst wird von diesem Befehl nicht beeinflusst.

setcolor(foreground,background) : Setzt die Zeichenfarben für alle nachfolgenden Ausgaben in den Puffer des simulierten Textbildschirms.

Diese Farben werden bei den nachfolgenden Aufrufen der Kommandos print, cls, und clreol verwendet. Als Farbwerte sollten keine numerischen Werte verwendet werden (da das Farbmodell hardware-abhängig sein könnte). Verwenden Sie stattdessem die hier aufgezählten symbolischen Farbwerte (clBlack, clWhite, clRed, clGreen, clBlue, usw).
Soll eine der beiden Farben nicht geändert werden, so kann als Farbwert eine negative Zahl als Argument übergeben werden (d.h. -1 = "nicht ändern").

rgb( Rot, Grün, Blau ) : Funktion zum Zusammenstellen einer Farbe aus den drei Farbkomponenten.

Neben den symbolischen Farbkonstanten (clBlack, clWhite, etc) ist dies die einzige 'empfohlene' Methode, im Script-Programm Farben zu definieren.
Der Wertebereich jeder Komponente reicht von 0 bis 255, unabhängig davon wie viele verschiedene Farben auf dem Display (LCD, TFT) wirklich dargestellt werden können (abhänging von "Bits pro Pixel" im Framebuffer). Aus dem Grund sind nicht alle der 2 ^ 24 theoretisch möglichen Farbwerte exakt realisierbar ! Die Firmware (bzw. der LCD-Treiber) verwendet immer die 'bestmögliche' Farbe, d.h. die Farbe, die dem spezifizierten "RGB-Gemisch" möglichst nahe kommt.
Der von der Funktion 'rgb' zurückgegebene Wert vom Typ tColor ist in hohem Maße hardware-abhängig ! Stellen Sie keine Vermutung darüber an, wie dieser Integer-Wert aufgebaut sein könnte... der Aufbau könnte sich von Gerät zu Gerät unterscheiden !
Das Demoprogramm 'Loop Test' verwendet die rgb()-Funktion, um ein Text-Panel mit einem Regenbogen-ähnlichen Prüfmuster zu füllen.

gotoxy(x,y) : Setzt den Cursor für die Textausgabe in Spalte 'x', Zeile 'y' im emulierten Textbildschirm.

Dabei muss 'x' zwischen 0 und 79, und y zwischen 0 and 24 liegen (der simulierte Textbildschirm entspricht dem Bildschirm eines alten 'DOS'-PCs mit 25 Zeilen und 80 Zeichen pro Zeile, auch wenn im Display nur ein Teil davon sichtbar ist).
Beispiel: gotoxy(0,0) setzt den Ausgabecursor für das nächste Zeichen in die obere linke Ecke des Text-Panels.

print : "Druckt" die in der Parameterliste angegebenen Werte (Strings oder/und Zahlen) auf den emulierten Textbildschirm.

Der Ausgabe-Cursor wird dabei pro Zeichen um eine Position weiterbewegt. Erreicht er den rechten Rand des emulierten Text-Bildschirms (d.h. 80 Zeichen pro Zeile), springt der Cursor an den Anfang der nächsten Zeile.
Um mehr als einen Parameter pro print-Aufruf zu 'drucken', können mehrere Werte in der Parameterliste (durch Komma getrennt) übergeben werden. Beispiel:
print("\nResults A,B,C = ",A," ",B," ",C)
(Zur Erinnerung: Backslash-n bedeutet 'new line' in einer String-Konstanten).
Bei der Ausgabe numerischer Parameter (int oder float) verwendet print keine führenden Nullen. Soll die Ausgabe eine bestimmte (feste) Breite bzw. führende Nullen enhalten, verwenden Sie z.B. die Funktion itoa (integer-to-ascii) um die Zahl in einen String mit einer genau definierten Anzahl von Ziffern umzuwandeln.
Beispiel (aus der Applikation 'TimeTest.cvt', zeigt ein Kalenderdatum im ISO 8601-Format an, z.B. 2011-12-31) :
print( itoa(year,4), "-", itoa(month,2), "-", itoa(day,2) );

tscreen : Objekt mit allen Eigenschaften eines 'Textbildschirms' (hier: Puffer für den simulierten Text-Bildschirm, der als 'Panel' angezeigt werden kann).
Eigenschaften:

tscreen.cell[Y][X]

Ermöglicht den Zugriff auf die Zeichen-Zelle in Zeile Y, Spalte X (*). Jede Zelle im Text-Puffer ist als Struktur vom Typ tScreenCell definiert. Darin enthalten sind u.A. der Zeichencode, Vorder- und Hintergrundfarbe sowie Flags zum erzwungenen Neu-Zeichnen und andere Effekte. Da die meisten zur Anzeige des Text-Panels verwendeten Zeichensätze einen DOS-kompatiblen Zeichensatz ('codepage 437') verwenden, können mit Hilfe dieses zweidimensionalen Arrays auch begrenzt 'grafikfähige' Anzeigen realisiert werden - siehe Beispielprogramm 'TScreenTest' .
(*) Wie bei allen Arrays in der Script-Sprache üblich, beginnt auch hier die Index- Zählung bei Null.
Zeichencode, Vorder- und Hintergrundfarbe des 'Zeichens in der oberen linken Ecke' des Text-Puffers stehen daher in tscreen.cell[0][0] !

tscreen.cell_width

Breite einer Zeichen-Zelle in Pixel, abhängig von der Darstellung auf der aktuellen Seite.

tscreen.cell_height

Höhe einer Zeichen-Zelle in Pixel, abhängig von der Darstellung auf der aktuellen Seite.
Wurde die Anzeige-Seite beim Laden automatisch an die Bildschirmauflösung angepasst,
dann können cell_width und cell_height vom ursprünglich 'designten' Wert abweichen.

tscreen.cx

Liefert die aktuelle horizontale Position des Text-Ausgabe-Cursors ( 'x'-Koordinate, Zählung beginnt bei Null am linken Rand)

tscreen.cy

Liefert die aktuelle vertikale Position des Text-Ausgabe-Cursors ( 'y'-Koordinate, Zählung beginnt bei Null in der ersten Zeile)
tscreen.cx und cy sind nur lesbar. Um die Position des Text-Cursor zu ändern verwenden Sie den Befehl gotoxy(<Spalte>,<Zeile>) .

tscreen.cs

Cursor Shape / Cursor Style. Bestimmt das Erscheinungsbild des Text-Cursors.
Diese kann per Script als Bit-Kombination aus den folgenden Konstanten definiert werden:
csOff (Cursor aus), csUnderscore ("Tiefstrich"), csSolidBlock ("gefüllter Block"), csBlinking (blinkend).
Im Beispielprogramm "VT100" wird dieses Feature zur Emulation des blinkenden Cursors in einem VT100- oder VT52-Terminal verwendet.

tscreen.xmax

Liefert die maximal zulässige 'x'-Koordinate des Text-Cursors (d.h. die maximale Spaltennummer, i.e. 79).

tscreen.ymax

Liefert die maximal zulässige 'y'-Koordinate des Text-Cursors (d.h. die maximale Zeilennummer).
In älteren Firmware-Versionen war tscreen.xmax auf 79, und tscreen.ymax auf 39 festgelegt, d.h. 80 Zeilen mit je 40 Zeichen pro Zeile (beachten Sie auch hier die Index-Zählung ab Null). Seit 2013-03-20 kann die 'Geometrie' des simulierten Textbildschirms aber per Zuweisung an tscreen.xmax und tscreen.ymax nach den Erfordernissen des Scripts angepasst werden.
Bei den meisten Geräten (mit Firmware-Compilationsdatum ab 2013-03-20) gilt dabei:

• tscreen.xmax darf nicht über 99 liegen (d.h. bis zu 100 Zeichen pro Zeile)
• Das Produkt aus (tscreen.xmax+1) * (tscreen.ymax+1) darf 8000 nicht überschreiten
  (denn der Puffer ist auf 8000 Elemente vom Typ tScreenCell begrenzt)

Beim Ändern der 'Geometrie' sollte erst der kleinere Wert gesetzt werden (meistens tscreen.xmax), damit das Produkt (Ergebnis der Multiplikation) niemals das Maximum überschreitet. Beispiel:
  tscreen.xmax := 39; // wir brauchen nur 40 Zeichen pro Zeile (Indizes 0..39), aber..
  tscreen.ymax := 99; // 100 Zeilen (0..99) im simulierten Textbildschirm ("Text Panel") !

Hinweis: Im Gegensatz zu den weiter unten erwähnten Funktionen hängen tscreen.xmax und tscreen.ymax nicht von der tatsächlich sichtbaren Größe des Text-Panels auf der aktuellen UPT-Anzeigeseite ab !

tscreen.auto_scroll

Dieses Flag kann von der Display-Applikation gesetzt werden, um das automatische Scrollen des Text-Puffers zu aktivieren. Mit tscreen.auto_scroll = TRUE wird der komplette Inhalt des Text-Puffers um eine (Text-)Zeile nach oben gescrollt, wann immer tscreen.cy den Wert von tscreen.ymax überschreitet.
Per Default ist das automatische Scrollen abgeschaltet (tscreen.auto_scroll := FALSE), was dazu führt das 'nicht mehr in den Textpuffer passende Zeilen' (per 'print') verlorengehen bzw. nicht "gedruckt" werden.
Ein Beispiel für ein automatisch scrollendes Text-Panel mit Scroll-Indikator finden Sie u.A. im 'Internet-Demo' (InetDemo.cvt) .

tscreen.vis_width

Liefert die Breite des momentan sichbaren Text-Panels (gemessen in Zeichen-Zellen, nicht in Pixeln). Diese 'sichtbare' Netto-Breite hängt von der Größe der optionalen Umrahnumg, des für die Anzeige verwendeten Zeichensatzes, und von der Größe des ersten sichtbaren Text-Panels auf der aktuellen UPT-Anzeigeseite ab. Beispiel: Ein 320 Pixel breites Text-Panel, ohne Rahmen, angezeigt mit einem Zeichensatz mit 8 Pixel Breite (pro Zeichen) bietet eine nutzbare (sichtbare) Breite von 40 Zeichen.

tscreen.vis_height

Liefert die Höhe des momentan sichbaren Text-Panels (gemessen in Text-Zeilen), ähnlich wie tscreen.vis_width. Ein 240 Pixel hohes Text-Panel hat, bei einem 16 Pixel hohen Zeichensatz, eine sichtbare Höhe von 15 Zeilen (typischer Wert für QVGA-Displays).
Im Demoprogramm 'QuadBlocks' dient diese Funktion zur automatischen Anpassung der Größe des 'Spielfelds', wenn die ursprünglich für 320*240-Pixel-Displays entworfene Applikation in ein Gerät mit einer höheren Auflösung (z.B. 480 * 272 Pixel) geladen wird.

tscreen.scroll_pos_x,
tscreen.scroll_pos_y

Aktuelle Scroll-Position bei der Anzeige des 'virtuellen' Textbildschirms auf dem für die Anzeige verwendeten Text-Panel.
Mit tscreen.scroll_pos_x=0 und tscreen.scroll_pos_y=0 wird in der oberen linken Ecke des Textpanels das Zeichen in der ersten Spalte (x=0), und ersten Zeile (y=0) des virtuellen Textbildschrims angezeigt. Ein Beispiel zum Einsatz der Scroll-Position finden Sie im Demo 'ScriptTest3.cvt', Funktion 'ScrollIntoView'. Durch den Aufruf dieser Funktion wird die zuletzt per 'print' ausgegebene Zeile sichtbar gemacht, indem die Scroll-Position für das Textpanel entsprechend angepasst wird. Mit Hilfe eines entsprechend konfigurierten Balkendiagramms kann dies als 'vertikaler Scroller' bei Geräten mit Touchscreen interaktiv (zum manuellen Scrollen) eingesetzt werden.

tscreen.modified

Liefert den Wert TRUE (1) wenn der Text-Puffer modifiziert, aber noch nicht auf dem Grafikbildschirm (TFT, LCD) aktualisiert wurde.
Das Script kann dieses Flag auch setzen ( tscreen.modified := TRUE ) um das System zum Neu-Zeichnen des (Text-)Bildschirm zu veranlassen. Dies ist z.B. dann nötig, wenn der Inhalt des Text-Puffers nicht per 'print', sondern durch direkten Zugriff per tscreen.cell modifiziert wurde. Das Flag wird von der UPT-Firmware automatisch zurückgesetzt, sobald die Aktualisierung 'erledigt' ist.
Diese Funktion wird im Beispielprogramm 'TScreenTest' verwendet, um das Neu-Zeichnen des Textbildschirms zu veranlassen, und um abzuwarten bis diese Aktualisierung 'komplett' ist.

Hinweis:

Die mit dem Kommando 'print' erzeugte Ausgabe erfolgt zunächst in den Puffer für den emulierten Text-Bildschirm. Ein Aussschnitt dieses emulierten Bildschirms kann in Form eines Text-Panels in der UPT-Anzeige-Seite eingebaut werden. Falls momentan kein derartiges Text-Panel auf der UPT-Anzeige-Seite sichtbar ist, bleibt die mit 'print' erzeugte Ausgabe zunächst unsichtbar. Wird danach auf eine UPT-Seite umgeschaltet, auf der sich ein Text-Panel befindet, dann wird auch der 'schon vorher gedruckte' Text komplett sichtbar.
Im Programmiertool kann der Inhalt des emulierten Textbildschirms in der rechten Hälfte der Registerkarte Script angezeigt werden. Dazu in der Combo-Box statt 'Debug-Anzeigen verbergen' den Eintrag 'Puffer für Text-Panels' auswählen.

Um ein Text-Panel auf einer UPT-Anzeige-Seite zu erzeugen, geben Sie die Backslash-Sequenz \panel im Format-String einer Anzeige-"Zeile" im Programmiertool ein (s.U.), oder ändern Sie den Typ eines bereits existierenden Anzeige-Elements von 'Text' (=normaler, einzeiliger Text) nach 'Multi-Line Text Panel'. Dadurch wird aus dem 'normalen' UPT-Anzeige-Element ein mehrzeiliges Textpanel. Stellen Sie dann noch eine passende Breite (width) und Höhe (height) auf der Registerkarte 'Display Lines' ein. Beispiel:

Definition eines Text-Panels

Die Textfarben innerhalb des Text-Panels werden allein durch das Script gesteuert (nicht durch die Farben in der Definition des Text-Panels). Die Farben in der Definition des Text-Panels wirken sich nur auf den optionalen Rand (= farbiger Rahmen um das Textpanel) aus. Jede Zelle im Text-Puffer kann eine eigene (individuelle) Text- und Hintergrundfarbe haben. Im Beispielprogramm 'LoopTest' wird diese Möglichkeit verwendet, um ein reichlich buntes Test-Muster innerhalb des Text-Panels zu erzeugen. In den Beispielen 'TScreenTest' und 'QuadBlocks' dient das Text-Array als 'Spielfeld', wobei die Möglichkeit des Schreib-/Lesezugriffs auf den Text-Puffer ausgenutzt wird.

Siehe auch: Mehrzeilige Text-Panels in der Definition von UPT-Anzeigeseiten (externer Link, funktioniert nur in HTML, aber nicht im PDF-Dokument).

Canvas-Funktionen (zum Zeichnen auf einer im Script deklarierten 'Leinwand')

Bei der Erstellung dieser Beschreibung (2017-12-14) existierten nur rudimentäre Funktionen zum Zeichnen per Script - eine detailierte Beschreibung folgt später (2018).
Weitere Details (aktueller als im Hilfesystem des Programmiertools) finden Sie dann hier .

Von der im nächsten Absatz beschriebenen Ausnahme abgesehen, müssen Objekte vom Typ tCanvas im Script als globale Variable(n) deklariert sein, d.h. im Abschnitt zwischen var und endvar. Nur dann werden sie vom Programmiertool in Auswahllisten zur Verfügung gestellt, z.B. als Hintergrundbild von Diagrammen und ähnlichen Anzeige-Elementen. Alternativ können Canvas-Objekte auch mit der Backslash-Sequenz \canvas(<name>) sichtbar gemacht werden.
Lediglich beim 'direkten' Zeichnen in den Framebuffer (in OnPageUpdate()) wird keine eigene Canvas-Instanz benötigt.

Beispiel aus der Applikation 'DAQ-Test.cvt' :

var
   tCanvas spectrogram; // graphic time / frequency representation of spectra ("waterfall")
     ...
endvar;

Zugriff auf einzelne Pixel einer Canvas

   for y:=0 to spectrogram.height-1  // spectrogram: Variable des Typs tCanvas
      for x:=0 to spectrogram.width-1
          spectrogram.pixel[y][x] := rgb(x,y,x+y);
      next x;
   next y;

Füllen eines Recktecks (Methode von tCanvas)

Horizontales Scrollen (Methode von tCanvas)

Vertikales Scrollen (Methode von tCanvas)

   xmax := spectrogram.width-1; // spectrogram: Variable des Typs tCanvas
   ymax := spectrogram.height-1;
   spectrogram.vscroll( 0,0, xmax, ymax, 1/*scroll DOWN by one pixel*/ );

Zeichnen einer Bitmap-Grafik (Methode von tCanvas)

myCanvas.drawImage( image, x, y );

Zeichnen ohne Strecken oder Stauchen, die Quell-Grafik (image) wird 1:1 kopiert.

myCanvas.drawImage( image, x, y, width, height );

Zeichnen mit Strecken oder Stauchen (width, height = Breite und Höhe des Ziels, in Pixeln).

myCanvas.drawImage( image, sx, sy, swidth, sheight, dx, dy, dwidth, dheight );

darin sind:
  sx = source-X (Quell-Koordinate, linker Rand)
  sy = source-Y (Quell-Koordinate, Oberkante)
  swidth = Breite des zu kopierenden Quell-Rechtecks in Pixeln
  sheight = Höhe des zu kopierenden Quell-Rechtecks in Pixeln
  dx = destination-X (Ziel-Koordinate, linker Rand)
  dy = destination-Y (Ziel-Koordinate, Oberkante)
  dwidth = Breite des Ziel-Rechtecks in Pixeln
  dheight = Höhe des Ziel-Rechtecks in Pixeln

tCanvas :

Ein weiteres Objekt vom Typ tCanvas kann auch als 'Quelle' für die zu zeichnende Grafik dienen.

Byte-Array :

Bitmaps im 'MKT-Format' können als Byte-Arrays direkt im Script enthalten sein.
In der Beispiel-Applikation MacPan wird dies für die 'Sprite'-Grafiken (Spieler, Geister, etc) verwendet, z.B.:

byte pac_left[] = { // Pacman-Sprite : bitmap header followed by bitmap data ("pixels")
           1,        // bitmap type: MKT "simple", no compression
           4,        // bits per pixel (here: four bits -> 16 different colours, one hex digit per pixel)
           (word)16, // width in pixels (16 bit aka "word")
           (word)16, // height in pixels (" ")
           1,        // transparency flags
           0,        // "transparent" colour index
           (word)0,  // size of the colour palette (16 bits), 0 = no extra colour palette
   //         0123456789ABCDEF
   /* 0 */  0x0000000000000000,
   /* 1 */  0x0000002222000000,
   /* 2 */  0x0000222222220000,
   /* 3 */  0x0002222222222000,
   /* 4 */  0x0020EE2222222200,
   /* 5 */  0x0022E22222222200,
   /* 6 */  0x0F02222222222220,
   /* 7 */  0x000F022222222220,
   /* 8 */  0x00000F0022222220,
   /* 9 */  0x000000F222222220,
   /*10 */  0x0000F02222222200,
   /*11 */  0x00F0222222222200,
   /*12 */  0x0022222222222000,
   /*13 */  0x0002222222220000,
   /*14 */  0x0000002222000000,
   /*15 */  0x0000000000000000
    };

Funktionen zum Zugriff auf Dateien (und 'Datei-ähnliche Geräte')

... existieren nur in Geräten mit geeigneter Hardware. Dies muss nicht unbedingt ein Speicherkarten-Leser sein, denn die in diesem Kapitel beschriebenen Funktionen werden z.T. auch zum Zugriff auf andere Medien verwendet. Dazu zählen die in einigen Geräten vorhandene RAMDISK, oder der Teil eines als Datenspeicher nutzbaren internen FLASH-Speichers, aber auch die manchmal vorhandene(n) serielle(n) Schnittstelle(n) ).
Alle Datei-Zugriffs-Funktionen beginnen mit dem Schlüsselwort 'file.' (zur Vermeidung von 'namespace pollution'). Funktionen zum Zugriff auf Verzeichnisse beginnen mit dem Schlüsselwort 'directory.' .
Die Datei-E/A-Funktionen müssen eventuell vor der Nutzung erst freigeschaltet werden (zumindest bei universell einsetzbaren Geräten wie dem MKT-View II/III/IV).

Übersicht über die Datei-Ein-/Ausgabe-Funtionen :

• file.create(name, max_size_in_bytes) : erzeugt eine neue, beschreibbare Datei mit dem angegebenen Namen.
• file.open(name, o_flags) : öffnet eine existierende Datei (i.A. nur zum Lesen)
• file.write(handle, data) : schreibt in eine Datei
• file.read(handle, destination_variable) : liest aus einer Datei (mit optionalem Parser für mehrere Datenfelder)
• file.read_line(handle) : liest die nächste Textzeile aus einer Textdatei, und liefert diese als Zeichenkette (string) zurück
• file.seek(handle, offset, fromwhere) : Setzt den Dateizeiger
• file.eof(handle) : testet ob das Ende der Datei erreicht wurde (eof =  end-of-file)
• file.close(handle) : schliest eine Datei, und gibt deren Datei-Handle wieder frei
• file.size(handle) : liefert die Größe einer geöffneten Datei, gemessen in Bytes.

• file.delete(name_or_pattern) : Löscht Datei(en), z.B. file.delete("ramdisk/*.*").


• directory.open(path_and_mask, options) : Öffnet ein Directory (Verzeichnis) zum Lesenory to read it. Liefert im Erfolgsfall ein Handle, sonst Null.
• directory.read(handle, dir_entry) : Liest den nächsten Dateieintrag aus dem Verzeichnis. Liefert TRUE im Erfolgsfall.
• directory.close(handle) : Schliesst das Verzeichnis nach dem Lesen. Nicht vergessen !



Lesen Sie bitte auch die Hinweise zum Pseudo-Datei-System mit Einschränkungen beim Schreiben und Löschen von Dateien (speziell im internen FLASH), und wie das Pseudo-Datei-System im Programmiertool simuliert werden kann.
Siehe auch: Test/Demoprogramm 'File Test' (demonstriert die Verwendung der obigen Datei-I/O-Funktionen).

Die meisten programmierbaren Anzeige-Geräte unterstützen bislang keine 'echten' Unterverzeichnisse (auf dem Datenträger). Viele dieser Geräte haben nicht einmal einen integrierten Speicherkartenleser. Trotzdem kann i.A. ein Teil des internen Speichers (FLASH oder/und RAM) 'wie ein Datenträger' genutzt werden. Um gezielt auf einen bestimmten Datenträger zuzugreifen, wird in der Script-Sprache das gleiche System von "Pseudo-Laufwerken" verwendet wie für das File Transfer Utility und den Web-Server.
Per Script-Sprache erzeugte Dateien können auch per File-Transfer-Utility aus dem Gerät aus gelesen werden, oder mit Hilfe des File-Transfer-Utilities (oder Web-Server) im Gerät abgespeicherte Dateien per Script gelesen werden. Der Name des "Pseudo-Verzeichnisses" wird, per Schrägstrich getrennt, vor den eigentlichen Dateinamen gesetzt (siehe Beispiel zu file.open) .

Bislang implementierte Pseudo-Verzeichnisse zum Zugriff bestimmte Speichermedien sind:

• "font_flash"
  Dies ist ein Teil des onboard-FLASH-Speichers (keine Speicherkarte!), in dem normalerweise die benutzerdefinierten Zeichensätze ("fonts", *.fnt) abgelegt werden. Je nach der Anzahl und Größe der benutzerdefinierten Zeichensätze bleibt auf diesem Speichermedium noch Platz für weitere Dateien (z.B. Übersetzungen für die Internationalisierung einer Anwendung, etc). Beim Erzeugen einer neuen Datei in diesem Medium muss (in zweiten Parameter von file.create) die erwartete maximale Größe der Datei angegeben werden. Beim Schließen der Datei werden die verbleibenden (ungenutzten) Bytes dann wieder freigegeben. Die gleiche Besonderheit gilt auch für die anderen Datenträger im internen FLASH (= alle Pseudo-Verzeichnisse, deren Namen mit "_flash" enden).
• "audio_flash"
  Dies ist ein weiterer (optionaler) Onboard-FLASH-Speicherchip (keine Speicherkarte), in dem vorzugsweise digitalisierte Audiodateien (*.wav) abgelegt werden. Bleibt neben den Audio-Dateien noch genügend Platz auf diesem Speichermedium, kann es ebenfalls vom Script für eigene Zwecke genutzt werden.
  Hinweis: Einige Geräte, z.B. MKT-View II, bieten zwar die Möglichkeit zur analogen Audio-Ausgabe, enthalten aber keinen speziellen "großen" FLASH-Baustein für digitalisierte Audio-Dateien. In diesem Fall sind die Pseudo-Verzeichnisse "font_flash" und "audio_flash" miteinander identisch, d.h. eine im Verzeichnis "font_flash" abgespeicherte Datei erscheint auch im Verzeichnis "audio_flash" ! Im Verzeichnis "audio_flash" abgelegte Dateien können mit dem Interpreter-Kommando 'audio.play' abgespielt werden.
• "data_flash"
  Dieser Teil des internen FLASH-Speichers wird vom System für die Ablage interner Daten verwendet (Anzeigeseiten, importierte Bitmaps, Script-Quelltext, etc).
  Abgesehen vom Hochladen einer einzelnen *.upt- bzw *.cvt-Datei per YMODEM-Protocol ist dieses Verzeichnis für den Anwender nicht nutzbar.
• "memory_card"
  Dieses Pseudo-Verzeichnis dient zum gezielten Ansprechen der FLASH-Speicherkarte. Fehlt dieser Eintrag in der Wurzel des Pseudo-Dateisystems (sichtbar u.A. im File-Transfer-Utility), dann enthält die Firmware keine Funktionen zum Ansteuern einer Speicherkarte. Existiert zwar ein Pseudo-Verzeichnis namens "memory_card", allerdings mit leerem Inhalt, dann ist entweder keine Speicherkarte eingesetzt, oder das Dateisystem auf der Speicherkarte wird von der Firmware nicht unterstützt.
  Im Programmiertool wird das Gerät 'memory_card' per Default durch ein Unterverzeichnis namens 'sim_mc' (simulated memory card) auf der Festplatte simuliert. Der Pfad für die Simulation ist konfigurierbar.
• "ramdisk"
  Dieses Pseudo-Verzeichnis kann zum Speichern temporärer Dateien verwendet werden, z.B. für Bitmap-Dateien die nicht dauerhaft im FLASH-Speicher oder auf der Speicherkarte gesichert werden müssen. Ähnlich wie beim Zugriff auf interne FLASH-Speicher muss auch hier im zweiten Parameter von file.create() die erwartete maximale Größe der zu schreibenden Datei angegeben werden. Nach dem Schließen der so erzeugten Datei werden die davon 'nicht verbrauchten' Bytes wieder frei.
  Das Demoprogramm "FileTest" verwendet dieses Pseudo-Laufwerk zum Erzeugen einer Textdatei, in die einige Zeilen geschrieben, und anschließend wieder ausgelesen werden.
  Beachten Sie dass der Inhalt der 'RAMDISK' beim Abschalten der Versorgungsspannung, aber auch beim Umschalten in den Power-Down-Modus, verloren geht !
  (Grund: das dynamische RAM wird im Power-Down nicht mehr refresht, zumindest nicht beim MKT-View II/III/IV).
  Bei der Simulation eines Gerätes (mit RAMDISK) im Programmiertool wird die Ramdisk nur programmintern nachgebildet. Sie ist nicht in das Dateisystem des Hosts (Windows-PC) eingebunden ! Um trotzdem den Inhalt der RAMDISK während der Simulation zu untersuchen, wählen Sie im Hauptmenü des Programmiertools die Funktion
    Ansicht .. Simuliertes Dateisystem .. RAMDISK .


Zusätzlich zu den oben aufgeführen 'echten' Speichermedien dienen die Datei-Ein-/Ausgabe-Funktionen auch zum Zugriff auf die folgenden Geräte (die, ähnlich wie bei 'großen' Betriebssystemen, wie Dateien angesprochen werden können) :

• "serial1"
  Ermöglicht den Zugriff auf die erste serielle Schnittstelle (RS-232) des Gerätes, zumindest für die elementaren Schreib/Lese-Funktionen.
  In seltenen Fällen ist es nötig, beim Öffnen auch die Schnittstellenparameter einzustellen. Dies ist (zumindest für die Baudrate) möglich, indem eine Zeichenkette mit den Parametern wie im folgenden Beispiel an den Namen des Gerätes angehängt wird:
       hSerial1 := file.open("serial1/9600"); // try to open 1st serial port, and configure it for 9600 bits/second .
  Weitere Beispiele zum Zugriff auf die serielle Schnittstelle per Script finden sie hier (im "GPS-Simulator").
  Wie alle erweiterten Script-Funktionen muss auch der Zugriff auf die seriellen Schnittstellen (per Datei-API) erst freigeschaltet werden !
  Wird eine serielle Schnittstelle als LIN-Bus-Interface verwendet, dann kann darauf (per Script) nicht 'wie eine Datei' zugegriffen werden. Zum Senden und Empfangen von LIN-Frames verwenden Sie stattdessem die CAN-Bus-API (Application Interface). Details dazu in der LIN-Bus-Dokumentation.
• "serial2"
  Ermöglicht den Zugriff auf die zweite serielle Schnittstelle (falls diese existiert, anderfalls liefert file.open("serial2") den Wert Null, d.h. "illegales Handle").
  Ein Beispiel zur Nutzung dieser Schnittstelle in der Script-Sprache finden Sie hier ("GPS Simulator").
  Im 'MKT-View II' dient die zweite serielle Schnittstelle zum Anschluss eines GPS-Empfängers.
  Dies ist kein Standard-RS-232-Port ! Versuchen Sie niemals, mit einem 'normalen' 9-poligen Schnittstellenkabel diesen Port mit dem PC zu verbinden !
  Sie könnten damit Ihren PC beschädigen, denn einige Pins des 9-poligen "GPS"-Steckers dienen als Ausgang für die Versorgungsspannung (vom MKT-View II zum GPS-Empfänger) ! Details finden Sie im Hardware-Handbuch des Gerätes, oder hier (Pinbelegung diverser "serieller Port"-Stecker und -Buchsen).

Hinweise zum Pseudo-File-System (PFS)

Das PFS ist kein 'normales' Dateisystem (weder FAT, noch NTFS, ext2,3,...) . Mit der Ausnahme des Gerätes "memory_card" wird jede Datei als einzelner, zusammenhängender, d.h. nicht fragmentierter Block auf dem Datenträger gespeichert. Dadurch kann er (innerhalb der Firmware) direkt per Zeiger (pointer) durch die CPU auf dem Speichermedium addressiert werden - ohne die Notwendigkeit, den Inhalt der Datei vom Datenträger in den Hauptspeicher umzukopieren.
Aus dem Grund sind einige Datei-Operationen, die Sie möglicherweise vom PC mit einem 'normalen' Dateisystem kennen, hier nicht möglich:

• Bei Dateien im FLASH oder in der RAMDISK muß bereits beim Anlegen der Datei die erwartete maximale Größe angegeben werden.
  Später, beim Schließen der Datei, werden die 'nicht benötigen' Bytes wieder frei (d.h. die Größe der Datei wird nachträglich wieder verkleinert), eine Datei kann während des Schreibens aber nicht über die vorher festgelegte 'Maximalgröße' hinauswachsen.
• Das Schreiben (write) ist bei Dateien im FLASH-Speicher nur möglich, nachdem die Datei neu erzeugt wurde (!!), aber nicht wenn eine bereits existierende Datei 'erneut' geöffnet wurde.
• Das Löschen einer einzelnen Datei mag zwar möglich sein (ohne den gesamten Datenträger zu formatieren), wegen der sehr großen FLASH-Sektoren wird dabei aber kein Speicher auf dem Datenträger frei (!!). Grund: Innerhalb eines (64 oder 128 kByte großen) FLASH-Sektors wird nicht nur eine, sondern i.A. mehrere Dateien pro Sektor gespeichert (im Gegensatz zu normalen Dateisystemem, bei denen ein Sektor nur 512 Bytes umfasst, so daß das gezielte (sektorweise) Löschen einer Datei problemlos möglich ist).
• Da die Dateien in einer RAMDISK nicht verschiebbar sind, kann beim Löschen einer Datei in der RAMDISK deren Speicher nur dann (ohne 'Formatieren') freigegeben werden, solange keine weitere Datei (nach der zu löschenden Datei) auf der RAMDISK kreiert wurde.
  Aus diesem Grund sollten 'temporäre' Dateien, die Ihr Script auf der RAMDISK ablegt, gelöscht werden sobald sie nicht mehr benötigt werden.
• Beachten Sie, daß der Inhalt der RAMDISK trotz angelegter Betriebsspannung auch im Betriebszustand 'Power-Down' (wie bei 'Power-Off') verloren geht. Grund: Ohne CPU-Takt kann das dynamische RAM nicht refresht werden.

Zur Simulation der diversen Speichermedien werden im Programmiertool 'echte' Dateien (auf der Festplatte) verwendet. Die Verzeichnisse, in denen der Inhalt dieser 'simulierten FLASH-Bausteine' abgelegt wird, kann im Programmiertool auf der Registerkarte 'Settings' konfiguriert werden. Per Doppelklick in die Tabelle wird ein Directory-Auswahl-Dialog gestartet, mit dem der komplette Pfad zum Simulationsverzeichnis definiert werden kann:

Verzeichnisse für die Simulation im Programmiertool

Beispiel: Für die Simulation des Speichermediums "audio_flash" kopieren Sie alle benötigten (Wave-Audio-)Dateien in das entsprechende Verzeichnis, oder legen den Pfad des Simulationsverzeichnisses auf das projektspezifische Verzeichnis, in dem sich die benötigten Dateien auf Ihrer Festplatte (oder Netzlaufwerk) befinden. Aus dem gleichen Verzeichnis können die benötigten Dateien dann später (per File-Transfer-Utility) in das 'echte' Gerät übertragen werden.
Während der Entwicklung der Applikation sollten Sie eine Liste aller später (im Target) benötigten Dateien anlegen. Zu diesen Dateien könnten folgende Typen (je nach Script auch noch mehr) gehören:

• Die Display-Applikation selbst (*.cvt oder *.upt),
• benutzerdefinierte Zeichensätze (*.fnt),
• Bitmap-Grafiken (*.bmp), die Ihre Applikation möglicherweise erst während der Laufzeit von einem geeigneten Datenträger lädt.  (Im Gegensatz zu den 'normalen' Bitmaps, die beim Entwickeln der Display-Applikation mit dem Programmiertool importiert wurden. Diese Bitmaps ("Icons") sind in der *.cvt bzw. *.upt - Datei enthalten... und tragen i.A. wesentlich zu deren Größe bei.),
• Audio-Dateien (*.wav), die während der Laufzeit z.B. als gesprochene Anweisung für den Bediener abgespielt werden,
• Text-Dateien (*.txt) in verschiedenen Sprachen, mit deren Hilfe (und eines Scriptes wie im Beispiel 'MultiLanguageTest') eine Anwendung internationalisiert werden kann, ohne daß dazu die Anzeigeseiten dupliziert werden müssen.


Vergessen Sie nicht, von diesen Dateien Sicherungskopien anzulegen, und *ALLE* Dateien zum Programmieren der Geräte an die Fertigung bzw. an den Endanwender / Kunden weiterzugeben !

4.10.5.2 Erzeugen oder Öffnen von Dateien

file.create(name, max_size_in_bytes) : Erzeugt eine neue, schreibbare Datei mit dem angegebenen Namen.

Existiert die Datei bereits, wird sie überschrieben (bzw. gelöscht und dann neu angelegt).
Im Erfolgsfall liefert diese Funktion einen positiven 'Datei-Handle' zurück ( = Integer-Wert, durch den die Datei für alle weiteren Zugriffe eindeutig identifiziert werden kann).
Andernfalls liefert diese Funktion einen negativen Fehlercode.
Der Dateiname kann optional ein Pseudo-Verzeichnis enthalten, mit dem das Speichermedium spezifiziert werden kann.
Der Parameter 'max_size_in_bytes' (maximal zu erwartende Dateigröße in Byte) muss bei manchen Speichermedien bereits beim Öffnen spezifiziert werden, um Fragmentierung auf dem Datenträger zu vermeiden (speziell bei der RAMDISK).
Beispiel zum Erzeugen und Schreiben einer Datei in der RAMDISK, mit einem Minimum an Fehlerabfrage :
  var
    int fh; // file handle
  endvar;
  fh := file.create("ramdisk/test.txt",4096); // max 4096 bytes
  if( fh>0 ) then   // successfully created the file ?
    file.write(fh,"First line in the test file.\r\n");
    file.close(fh); // never forget to close files !
  endif;


file.open(name [, o_flags] ) : öffnet eine existierende Datei oder ein Gerät, i.A. zum Lesen.

Im Erfolgsfall liefert diese Funktion einen positiven 'Datei-Handle' zurück ( = Integer-Wert, durch den die Datei für alle weiteren Zugriffe eindeutig identifiziert werden kann).
Andernfalls liefert diese Funktion einen negativen Fehlercode.
Je nach Speichermedium werden einige (aber nicht alle) der folgenden 'open flags' unterstützt (bitweise kombinierbar für den Parameter 'o_flags' ):

• O_RDONLY  : Nur zum Lesen öffnen, d.h. die Datei kann gelesen, aber nicht geschrieben werden. Funktioniert auf allen Speichermedien.
• O_WRONLY : Nur zum Schreiben, aber nicht zum Lesen öffnen.
• O_RDWR : Datei sowohl zum Lesen als auch zum Schreiben öffnen. Dies funktioniert z.Z. nur mit 'echten' Dateien auf einer Speicherkarte !
• O_TEXT : Datei im TEXT-MODUS öffnen, und anhand der BOM (byte order mark) die darin verwendete Zeichen-Kodierung ermitteln.
  Alle Strings, die danach (zeilenweise) aus dieser Datei gelesen werden, erben die Zeichen-Kodierung aus der BOM.
  Fehlt eine BOM in der Datei, geht die Funktion davon aus, daß es sich um eine normale "ASCII-Datei" mit 8 Bit pro Zeichen handelt.

• O_CREATE : Wenn die zu öffnende Datei noch nicht existiert, wird sie automatisch neu erzeugt. UNIX-Puristen dürfen statt 'O_CREATE' auch die glorreiche Abkürzung 'O_CREAT' verwenden.

Unabhängig vom Eröffnungs-Modus (O_RDONLY, O_WRONLY, O_RDWR, O_TEXT, O_CREATE) wird der Dateizeiger immer auf den Anfang der Datei gesetzt. Das Verhalten der Funktion file.open entspricht daher weitgehend den in der Programmiersprache 'C' bekannten Runtime-Library-Funktion '_rtl_open'. Um eine bereits existierende Datei am Dateiende 'weiterzuschreiben', muss der Dateizeiger ggf. an das ENDE der Datei gesetzt werden. Dazu dient die Funktion file.seek .

Beispiel zum Öffnen einer Textdatei, mit zeilenweisem Lesen, und Ausgabe der eingelesenen Zeilen auf dem Bildschirm:
  var            // declare global variables:
    int fh;      // an integer for the file handle
    string temp; // a string named 'temp'
  endvar;
  fh := file.open("ramdisk/test.txt",O_RDONLY | O_TEXT);
  if( fh>0 ) then // successfully created the file ?
    while( ! file.eof(fh) )
      temp := file.read_line(fh);
      print( "\r\n ", temp ); // dump the line to the screen
    endwhile;
    file.close(fh);
  endif;


Nach dem erfolgreichen Erzeugen oder Öffnen einer Datei wird deren Handle (engl. "Griff", hier: ein Integer-Wert) als erstes Argument für die folgenden Funktionen verwendet, um die Datei zu lesen oder zu schreiben.

file.write(handle, data): Schreibt in eine Datei

In vielen Fällen ist 'data' eine Zeichenkette, ein oder mehrere String-Variablen, oder String-Ausdrücke. Geplant: Die Datentypen 'int' und 'float' werden im Binärformat geschrieben. Das Schreiben von 'Binärdaten' wird nicht empfohlen,weder um den damit verbundenen Ärger mit inkompatiblen Datentypen, High-Low-Byte-Probleme ("endianness" aka "byte order"), etc zu vermeiden. Der ursprüngliche Zweck der Script-Sprache war die Verarbeitung von Zeichenketten, d.h. Strings.
Wird als zweites Argument (data) der Name einer Array-Variablen übergeben, dann schreibt file.write nur soviele Elemente in die Datei, wie momentan in .len enthalten sind (d.h. es wird nicht die Maximalgröße, sondern nur die im Array tatsächlich vorhandenen, 'gültigen' Elemente geschrieben).
Beispiele zur Verwendung von file.write finden Sie unter file.create() und append().

file.read(handle, &dest1, separator1, &dest2, ...) : liest strukturierte Daten aus einer Datei

Liest ein oder mehrere Datenfelder aus einer Datei. Diese Funktion ist (im Vergleich mit file.read_line) wesentlich komplexer, aber vielseitiger. Im Erfolgsfall liefert file.read die Anzahl gelesener Datenbytes zurück. Das Format der einzulesenden Daten wird durch die Argumentenliste beim Funktionsaufruf definiert. Pro Aufruf können seit 06/2016 bis zu 16 Argumente übergeben werden (inklusive Datei-Handle und Feld-Trennern).
Jedes zu lesende Datum (Singular von Daten) sollte als Referenz übergeben werden (vorzugsweise mit dem Address-Operator & als Prefix vor dem Namen der zu lesenden Variablen), z.B.:
    nBytesRead := file.read(handle, &sName, ",", &sAdresse,",", &sInfo,"\r\n" );
Ursprünglich konnte die Script-Sprache nur Textdateien per file.read() einlesen. Hinweise zum Einlesen von 'binären' Daten per file.read() finden Sie am Ende dieses Kapitels.

Die Zeichenkonstanten (Strings) zwischen den Namen der zu lesenden Variablen definieren die 'Trennzeichen' zwischen den Feldern.
Alternativ kann zum Einlesen von Dateien mit festen Feldbreiten auch die Breite angegeben werden, und zwar nach dem Namen der Variablen, in der das eingelesene Feld abgelegt werden soll. Beispiel:
    nBytesRead := file.read(handle, &sName,20, &sAdresse,40, &sInfo,"\r\n" );
Im obigen Beispiel werden die String-Variablen 'sName' mit je 20 Zeichen, und 'sAdresse' mit je 40 Zeichen eingelesen. Der Rest der Zeile (d.h. bis zum Separator "\r\n", Carriage Return + New Line) wird in der Variablen 'sInfo' abgelegt.
Bei String-Variablen ist es in einigen Fällen nötig, den zulässigen Zeichenvorrat einzuschränken. Innerhalb der Argumentenliste von file.read erfolgt dies durch die folgenden Zusätze direkt nach dem Namen der einzulesenden String-Variablen:

• :NAME
  Zulässige Zeichen sind A..Z, a..z, '_' (Unterstrich), und -abgesehen vom ersten Zeichen im Namen- die Ziffern '0' bis '9'.
  Leerzeichen und Steuerzeichen wie Carriage Return (\r) und New Line (\n) sind nicht erlaubt.
• :NUMBER
  Zulässige Zeichen sind nur die Ziffern '0' bis '9' und der Dezimalpunkt ('.'), und die Zeichen 'e' oder 'E' vor dem optionalen Exponenten.


Vereinfachter Auszug aus dem Beispiel zum Einlesen von INI-Dateien, Testdatei IniDemo1.ini :

        if( file.read( handle, "[", sSection:NAME, "]", "\r\n" ) > 0 ) then
           // entered a new SECTION in the INI file :
           // ..
        elif( file.read( handle, sKey:NAME, "=", sValue, "\r\n" ) > 0 ) then
           // successfully read a key=value pair from the INI file :
           select (sSection)
              case "FileInfo" :     // ..
              case "SensorConfig" : // ..
              case "CAN1Setup":     // ..
              // ...
           endselect;
        elif( file.read( handle, sGarbage, "\r\n" ) > 0 ) then
           // successfully read a line with "something else" (possibly an EMPTY line) :
           // ..
        else // didn't read anything so guess we reached the end of the file:
           file.close( handle );
           return TRUE;
        endif;

Erläuterung des obigen Beispiels:

Mit den drei Aufrufen von file.read() werden (der Reihe nach) alle Möglichkeiten 'ausprobiert', den Inhalt der INI-Datei zeilenweise einzulesen.
Der dritte Aufruf ( file.read( handle, sGarbage, "\r\n" ) ) dient zum 'Überlesen' aller Zeilen, die weder in das Schema [Sektionsname] noch <Schlüsselname>=<Wert> passen.
Da der Zeichenvorrat beim Einlesen der String-Variablen 'sKey' auf 'NAME' begrenzt ist, kann die Variable 'sKey' im obigen Beispiel keine mehrzeiligen Texte, z.B. die Kommentarzeilen am Anfang der Ini-Datei enthalten. Grund: Kommentarzeilen beginnen (zumindest in INI-Dateien) mit einem Semikolon, d.h. kein gültiges Zeichen eines 'Namens'. Ohne diese Vorkehrung würde 'sKey' u.U. mehrere Zeilen enthalten, bis zum ersten "=" (Trennzeichen zwischen 'key' und 'value').

Pro Aufruf von file.read können maximal 2048 Bytes aus der Datei gelesen werden. Jeder Aufruf von file.read ist entweder komplett erfolgreich oder liest kein einziges Byte aus der Datei. Dies wird im obigen Beispiel ausgenutzt, um Kommentarzeilen, Sektions-Header-Zeilen, und Datenzeilen zu unterscheiden.

Seit 2018 können per file.read() notfalls auch binäre Dateien eingelesen, bzw. binäre Streams von einer seriellen Schnittstelle verarbeitet werden. Die Datenübergabe erfolgt dann vorzugsweise mit Hilfe eines Byte-Arrays wie im folgenden Beispiel:

     var
       byte b40RxData[40]; // byte-array for received data
       int  nBytesRcvd;    // number of bytes received
       int  hSerial1;      // handle to the 1st serial port
         ...
     endvar;
         ...
     hSerial1 := file.open("serial1/9600"); // open 1st serial port with 9600 bits/s
         ...
     while(1)  // endless loop to read and process received data...
        nBytesRcvd = file.read(hSerial1, b40RxData);
        if( nBytesRcvd > 0 ) then  // something received ?
           ProcessRcvdBytes( b40RxData, nBytesRcvd );
        endif;
        wait_ms(50);  // wait to let the display program work
     endwhile;
         ...
     proc ProcessRcvdBytes( byte ptr pbRxData, int nBytesRcvd )
       local int i;
       local byte b;

       // Process all bytes, from the array passed in as function argument
       for i:=0 to nBytesRcvd-1
          b := pbRxData[i]; // next received byte
          ...
       next i;
     endproc;

Komplette Beispiele zur Verwendung der Funktion file.read finden Sie in der 'VT100-Emulation' und in der Demonstation zum Einlesen von INI-Dateien.

file.read_line(handle) : Liest die nächste Zeile aus einer Textdatei, und liefert deren Inhalt als String zurück.

Ein Beispiel dazu finden Sie unter file.open .
Um den Inhalt einer Textdatei zeilenweise einzulesen, sollte die Datei mit dem Flag O_TEXT in der Funktion file.open geöffnet werden,
denn nur dann erhält der zurückgelieferte String automatisch zum Dateityp passende Zeichenkodierung ( ceDOS, ceANSI, or ceUnicode ).

file.eof(handle) : Testet ob das Dateiende erreicht wurde (end-of-file) .

Liefert den Wert FALSE (0) solange das Datei-Ende noch nicht erreicht wurde,
bzw TRUE (1) wenn beim letzten Leseversuch (z.B. per file.read_line) das Datei-Ende erreicht wurde.
(Hinweis: Wenn file.read_line() eine leere Zeile einliest, dann bedeutet das 'noch lange nicht', dass das Ende der Datei erreicht wurde !)
Ein Beispiel zur Verwendung von 'file.eof' finden Sie unter file.open .

file.seek(handle, offset, fromwhere) : Setzt den Dateizeiger.

'offset' ist die neue 'absolute' oder 'relative' Dateiposition, gemessen in Bytes.
'fromwhere' (oder 'origin') definiert die Bedeutung von 'offset'. Dieser Parameter darf einer der folgenden Integer-Konstanten sein:

• SEEK_SET   Positionierung relativ zum Dateianfang (offset 0 = erstes Byte in der Datei)
• SEEK_CUR   Positionierung relativ zur aktuellen Position (offset 0 = 'keine Bewegung')
• SEEK_END   Positionierung relativ zum Dateiende (offset 0 wäre das Ende der Datei)

Der Rückgabewert von file.seek gibt die neue, absolute Position innerhalb der Datei an, gemessen vom Anfang der Datei.
Bei 'SEEK_END' darf der Offset nur Null (d.h. Sprung an's Dateiende) oder negativ sein ! Ein positiver Offset im Kombination mit 'SEEK_END' wäre eine (illegale) Position jenseits des Datei-Endes.
Ein Beispiel zur Verwendung von file.seek finden Sie in programs/script_demos/FileTest.cvt .

file.close(handle) : Schließt die angegebene Datei, und gibt deren Datei-Handle wieder frei.

Ein Beispiel zur Verwendung dieses Kommandos finden Sie unter file.create .
Vergessen Sie niemals, Dateien nach deren 'Gebrauch' wieder zu schließen ! Besonders dann, wenn neue Daten in die Datei geschrieben wurden, könnte noch ein Teil der Daten in einem internen Puffer stehen, der erst dann in die Datei zurückgeschrieben werden kann, wenn ein 'Sektor' des Dateisystems komplett ist. Erst beim Schließen der Datei werden die Puffer in die Datei kopiert, und (bei "echten" Dateien) der Eintrag im Directory und in der FAT (file allocation table) aktualisiert. Sind beim Abschalten des Gerätes noch Dateien öffen, könnte der Inhalt des Speichermediums beschädigt werden !

Per Default gehen die Funktionen file.open und file.read_line davon aus, daß Textdateien 'reinen Text' (plain text) mit 8 Bit pro Zeichen enthalten. Esoterische Formate wie '*.doc' oder '*.docx' werden nicht (niemals!) unterstützt. Ist das Flag O_TEXT im zweiten Parameter beim Aufruf von file.open gesetzt, dann untersucht die Funktion den Inhalt der Datei (genauer: den Anfang der Datei), und versucht dort die sogenannte Byte Order Mark (BOM) zu finden. Ist eine BOM vorhanden, so wird diese automatisch überlesen (damit sie nicht als 'Müll' beim ersten Aufruf von file.read_line am Anfang der gelesenen Zeichenkette auftaucht), und anhand der BOM der Encoding-Typ ("Dateityp der Textdatei") erkannt. Unterstützt werden die folgenden Textformate:

• UTF-16 mit Big-Endian byte order (BOM = 0xFE, 0xFF)
• UTF-16 mit little-endian byte order (BOM = 0xFF, 0xFE)
• UTF-8 (Pseudo-BOM = 0xEF, 0xBB, 0xBF)

Enthält die Textdatei Unicode-Text (in einem der oben aufgelisteten Formate), dann werden die per file.read_line eingelesenen Strings (hier: "Zeilen") automatisch in UTF-8 umgesetzt, da UTF-8 der einzige, von der String-Library unterstützte 'Unicode-fähige' String-Typ ist.
Benötigen Sie weitere Informationen zu den Unicode-fähigen Textdateien, lesen Sie bitte den Wikipedia-Artikel zum Thema Byte order mark .

Lesen von Verzeichnissen

Zum Lesen des Inhaltsverzeichnisses einer Speicherkarte (oder eines ähnlichen Speichermediums) dienen die folgenden Funktionen:

directory.open( string path_and_mask)

Öffnet ein Directory (Verzeichnis) zum Lesen. Liefert im Erfolgsfall einen positiven Integer-Wert ("Handle"), der für die nachfolgenden Aufrufe von directory.read() als Parameter übergeben werden muss.

directory.read( int handle, tDirEntry *dir_entry)

Liest den nächsten Verzeichniseintrag (Dateiname, Größe, Datum, Uhrzeit, Attribute, ...).
Das zweite Argument muss ein Pointer auf eine Variable vom Typ tDirEntry sein (siehe folgendes Beispiel).
Liefert im Erfolgsfall TRUE, andernfalls FALSE (d.h. Ende des Verzeichnisses erreicht).

directory.close(int handle)

Beendet das Lesen des Verzeichnisses, und gibt per directory.open belegte Resourcen wieder frei. Nicht vergessen !

Siehe auch:  Funktionen zur Datei-Ein-/Ausgabe (Übersicht),  Pseudo File System,  Zugriff auf Dateien per Web-Server,
 Verarbeitung von Zeichenketten,  Schlüsselwörter,  Inhalt .

Empfang und Senden von CAN-Telegrammen (per Script)

Hinweis: Nicht alle programmierbaren Geräte erlauben den 'direkten' Empfang von CAN- bzw. LIN-Bus-Telegrammen per Script-Sprache, wie er in diesem Kapitel vorgestellt wird.
Geräte mit CANopen-Protokoll unterstützen die im Folgenden erläuterten Funktionen (mit der Ausnahme von CAN.status) nicht !

Darüberhinaus können die hier beschriebenen CAN-Funktionen erst nach Freischaltung verwendet werden (zumindest bei Geräten wie MKT-View II,III,IV). Entsprechendes gilt auch für Geräte mit LIN-Bus-Unterstützung.

  Übersicht der wichtigsten CAN-Funktionen : can_add_id, can_receive, can_transmit .

Mit dem Kommando can_add_id oder CAN.add_filter registrieren Sie alle CAN- bzw. LIN-Bus-Identifier, die Sie mit der Funktion can_receive in der Script-Sprache, oder durch den Aufruf eines Empfangs-Handlers verarbeiten wollen.
Für LIN (statt CAN) ist dabei die Maske cCanIdBit_LIN zu setzen. Im weiteren Verlauf dieser Beschreibung kann 'CAN-Telegramm' sowohl für 'CAN-Message' wie auch 'LIN-Frame' bedeuten. Wie in der LIN-Spezifikation wird auch hier die Bezeichnung 'LIN-Message' vermieden, denn eine 'Message' wird bei LIN für die Transportschicht ('transport layer messages') verwendet.

Nach der o.g. 'Registrierung' eines oder mehrerer CAN/LIN-Identifier kann mit der Funktion can_receive getestet werden, ob CAN- bzw. LIN-Telegramme im Empfangspuffer (FIFO) bereit stehen, und ggf. das nächste Telegramm auslesen. Das per 'can_receive' aus dem FIFO gelesene Telegramm steht danach in der globalen Variablen (Struktur) can_rx_msg zur Verarbeitung in der Script-Sprache bereit.

Solange das Script nicht erneut die Funktion can_receive (zum Empfang des nächsten Telegramms) aufruft, ändert sich der Inhalt von can_rx_msg nicht. Das Umkopieren von can_rx_msg erübrigt sich dadurch. Der Inhalt des empfangenen Datenfelds (in can_rx_msg) kann auf verschiedene Arten adressiert werden (z.B. als Byte-Array, Bitfeld, etc).

Zur Übergabe von CAN-Telegrammen beim Senden und Empfangen (auch per Handler, s.U.) dient der Datentyp tCANmsg .

CAN-Empfang per Script durch Polling oder Events

can_add_id( [bus=N,] <CAN-ID> [,handler] ) : Registrieren eines CAN-Message-Identifiers für den Empfang

Fügt den angegebenen CAN-Message-Identifier zu einer internen Liste hinzu, in der alle im Script zu empfangenden Telegramme registriert sind. Dadurch werden ab dem Aufruf von can_add_id( < CAN-ID >) alle CAN-Telegramme mit passendem Message-Identifier auch per Script empfangen. Ein interner FIFO mit bis zu 2047 Einträgen dient dabei als Zwischenspeicher zwischen CAN-Treiber (Software) und Script (Display-Applikation).
Das Script-Programm empfängt nur CAN-Messages, deren Identifier per can_add_id oder CAN.add_filter registriert wurden. Alle CAN-Messages werden weiterhin wie gewohnt auch in anderen Firmware-Modulen verarbeitet (z.B. im "CAN-Signal-Decoder" für die Anzeige, im internen CAN-Logger, oder im CANopen-Protokoll-Stack). Der Empfang von CAN-Telegrammen im Script hat daher keine Auswirkung auf die 'normale' Verarbeitung von empfangenen CAN-Messages.
Es können maximal 32 verschiedene CAN-Message-Identifier für den (zusätzlichen) Empfang im Script registriert werden (Stand: 2011-05-05).

In den höherwertigen Bits (31..29) des Parameters 'CAN-ID' werden Bus-Nummer und 11/29-Bit-Flag ("Extended") codiert. Dazu können die Script-Konstanten cCanIdBit_Bus2, cCanIdBit_Bus3, cCanIdBit_Extd bitweise mit dem eigentlichen Message-ID (in Bit 10..0 bzw 28..0 des Parameters) verknüpft werden.
Beispiele:

   can_add_id(  0x123 );                                  // start receiving 11-bit ID 0x123 on CAN1
   can_add_id( cCanIdBit_Bus2 | cCanIdBit_Extd | 0x123 ); // start receiving 29-bit ID 0x123 on CAN2

   can_add_id( bus=cCanBusAny, 0x123 ); // start receiving 11-bit ID 0x123 on any available CAN bus

CAN.add_filter( <filter>, <mask>, <receive_handler> )

Ähnlich wie can_add_id; diese Funktion registriert allerdings einen kompletten Bereich (range) von CAN-Message-Identifiern, der vom Script empfangen werden soll.

Funktionsweise des so definierten Filters:

Der empfangene CAN-Message-Identifier wird zunächst mit der Maske (mask) bitweise UND-verknüpft.
Das Ergebnis dieser Verknüpfung wird mit dem 'Filter'-Wert (filter) verglichen.
Wenn alle Bits (nach der bitweisen UND-Verknüpfung) übereinstimmen, wird die empfangene CAN-Message an das Script weitergeleitet.

Mit anderen Worten: Alle in 'mask' gelöschten Bits bedeuten 'don't care' (d.h. "passen immer");
alle in 'mask' gesetzten Bits müssen beim Vergleich von 'filter' mit dem empfangenen CAN-Message-ID übereinstimmen.

Beispiele:

CAN.add_filter( 0x2ABCD00, 0x2FFFFF00 ); // receive extended IDs 0x0ABCD00 to 0x0ABCDFF
CAN.add_filter( 0x000, 0x000, addr(MyCanRxHandler) ); // receive standard IDs with a handler
// Note: As in other CAN functions of the script language,
// the 'extended' flag which indicates a 29-bit-ID is encoded in bit 29,
// and the bus number (0..3) is encoded as a two-bit value in bits 31..30 of the ID.

can_receive (Funktion zum CAN-Empfang per "Polling")

Versucht, das nächste CAN-Telegramm aus dem Script-eigenen CAN-Empfangs-FIFO zu lesen.
Bei Erfolg wird das empfangene CAN-Telegramm aus dem FIFO in die Variable can_rx_msg umkopiert, und die Funtion kehrt mit dem Wert 1 (Eins), bzw TRUE zum Aufrufer zurück.
Andernfalls (Empfangs-FIFO leer) bleibt der Inhalt von 'can_rx_msg' unverändert, und die Funktion kehrt mit dem Wert 0 (Null), bzw. FALSE, zum Aufrufer zurück.

Hinweis: Werden empfangene CAN-Telegramme in einem selbstdefinierten CAN-Empfangs-Handler verarbeitet, dann ist dort kein Aufruf der Funktion can_receive nötig ! Das empfangene Telegramm wird dem Handler per Pointer (als Argument) übergeben, und -sofern der Handler mit dem Wert 1 bzw. TRUE zurückkehrt- nicht in den CAN-Empfangs-FIFO des Scripts kopiert !

can_rx_fifo_usage (Funktion)

Liefert die Anzahl momentan noch im CAN-Empfangspuffer ("RX-FIFO") wartender CAN-Telegramme, ohne den Inhalt des FIFOs zu beeinflussen.
Der Rückgabewert 0 (Null) bedeutet "der Empfangspuffer ist im Moment komplett leer".
Der Rückgabewert 2047 (!) bedeutet "der Empfangspuffer ist komplett voll" (was meistens bedeutet, dass bereits empfangene CAN-Telegramme zumindest für die Script-Anwendung verloren gingen weil die Funktion 'can_receive' nicht oft genug aufgerufen wurde).

4.10.6.5 can_transmit (Prozedur)

Variante 1: Aufruf von can_transmit ohne Parameter:
Die globale Variable 'can_tx_msg' mit Inhalt füllen (CAN-Sende-Telegramm mit der weiter Unten definierten Struktur), und dann senden.

      can_tx_msg.id  := 0x334;  // set CAN message ID (and bus number in the upper bits)
      can_tx_msg.len := 2;      // set the data length code (number of data bytes)
      can_tx_msg.b[0] := 0x11;  // set the first data byte
      can_tx_msg.b[1] := 0x22;  // set the second data byte
      can_transmit;  // send the contents of can_tx_msg to the CAN bus


 //--------------------------------------------------------------------
 func CAN_Handler_A( tCANmsg ptr pRcvdCANmsg )
   // A CAN-Receive-Handler for a certain CAN message identifier.
   // Must be registered via 'can_add_id', along with the CAN message ID.
   // Interrupts the normal script processing, and must RETURN to the caller
   //  a.s.a.p. ! Uses a LOCAL variable for transmission (not can_tx_msg).
   // Thus can_tx_msg can safely be used in the script's main loop,
   // even if the main loop may be interrupted at any time by this handler.
   local tCANmsg responseMsg;    // a local variable with type 'CAN message'
   responseMsg := pRcvdCANmsg[0];      // copy the received CAN message into the response
   responseMsg.id := pRcvdCANmsg.id+1; // response CAN ID := received CAN ID + 1
      // Hinweis: Bits 31 und 30 in tCANmsg.id enthalten die BUS-NUMMER.
      //  Wie üblich beginnt auch hier die Zählung bei NULL (für das erste CAN-Interface) !
   can_transmit( responseMsg );  // send a response via CAN immediately
   return TRUE;
   // returning TRUE means: "the received message was processed HERE,
   //              do NOT place it in the script's CAN-receive-FIFO".
 endfunc; // end CAN_Handler_A

      ... irgendwo im Initialisierungsteil : ...

   // Register a received CAN ID, and install a CAN-receive-handler for it:
   can_add_id( C_CANID_RX_A, addr(CAN_Handler_A) );



       can_transmit( responseMsg, cCanTx_Normal ); // Wenn nötig, warten bis TX-Puffer frei
       can_transmit( responseMsg, cCanTx_NoWait );  // Nicht warten. Bei vollen Puffer nichts senden.


• cCanTx_Normal : Wenn nötig, wartet can_transmit für einige Millisekunden bis der CAN-Sendepuffer für die Aufnahme des zu sendenden Telegramms bereit ist.
  Dank des großen Sendepuffers (FIFOs) kann das Script beim Senden annähernd 100 Prozent Buslast erzeugen, ohne das ein zu sendendes Telegramm verloren geht. Die Hautpschleife des Scripts wird durch das eventuell 'blockierende' can_transmit-Kommando entsprechend ausgebremst, so dass kein FIFO-Überlauf stattfinden kann.


• cCanTx_NoWait : Nicht warten, selbst denn der Sendepuffer beim Aufruf von can_transmit bereits komplett gefüllt war. Stattdessem wird das zu sendende Telegramm verworfen.
  Dies kann passieren, wenn das Script versucht, mehr Telegramme zu senden als der CAN-Bus 'verkraftet' (abhängig von Baudrate und Buslast), oder wenn noch kein zweiter CAN-Knoten aktiv ist, der die gesendeten Telegramme bestätig (d.h. kein "Acknowledge", was dazu führt, das der Sender den Sendeversuch wiederholt, bzw. die zu sendenden Telegramme "nicht loswird").
  Die Option cCanTx_NoWait sollte z.B. verwendet werden, wenn can_transmit aus einem Event-Handler aufgerufen wird, z.B. aus einem Timer-Event-Handler.


can_rx_msg, can_tx_msg (globale Variablen für CAN)

Auch Sicht des Scripts enthält die Variable 'can_rx_msg' das letzte empfangene CAN-Telegramm. Der Inhalt wurde beim letzten erfolgreichen Aufruf der Funktion can_receive mit neuen Daten gefüllt. Das Script kann damit 'ungestört' auf CAN-ID, Länge des Datenfeldes, und die Nutzdaten zugreifen ('ungestört' da sich der Inhalt von 'can_rx_msg' niemals ohne erneuten Aufruf von 'can_receive' ändern kann).
Die folgenden Komponenten von can_rx_msg (bzw can_rx_msg zum Senden) sind im Script-Programm wie Variablen verwendbar. Nur ein Teil dieser Komponenten (.id, .len, .tim, .b[], .w[], .dw[]) ist auch in der Datenstruktur vom Typ tCANmsg vorhanden !

.id

Enthält den CAN-Message-Identifier in den niederwertigen 11 (oder 29) Bits, zusätzlich die 11/29-Bit-Kennung ("extended CAN identifier flag") in bit 29, und die CAN-BUS-NUMBER (!) in den höchstwertigen Bits (Bits 31..30; Zählung beginnt auch hier bei Null) .
Bitte beachten: Bits werden wie allgemein üblich von 0 (niederwertiges Bit, LSB) bis 31 (höchstwertiges Bit, MSB) gezählt. Die Bitwertigkeit ergibt sich dann aus der Zweierpotenz der Bitnumer. In einer 32-Bit-Zahl gibt es daher kein "Bit Nummer 32" !
Um den Script-Quelltext verständlich zu halten, sollten im Identifier statt hexadezimaler Werte vorzugsweise die symbolischen Konstanten cCanIdBit_Bus2 und cCanIdBit_Bus3 verwendet werden.
Bei LIN muss der dort 'frame ID' genannte Identifier zwischen 0 und 63 (0x3F) liegen; zusätzlich muss der Identfier-Wert (0..63) bitweise mit der Maske cCanIdBit_LIN 'verodert' werden, um das Telegramm für den kombinierten CAN-/LIN-Treiber als LIN-'Frame' zu kennzeichnen.

.len

Länge des Datenfeldes der Message in Bytes. Die Länge einer einzelnen CAN-message kann zwischen 0 Bytes (d.h. nur Message-ID, aber keine "Nutzdaten") und 8 Bytes liegen.
Die höherwertigen Bits dieses Feldes können spezielle Flags wie cCanRTR (Remote Transmission Request), cCanTX, cCanFDF, cCanBRS, oder/und cCanESI enthalten (die letztgenannten Flags nur für CAN FD).

.tim

Zeitstempel der empfangenen CAN-Message, im hardwarespezifischen Format. Je nach Taktfrequenz des Zeitmarken-Timers (cTimestampFrequency, s.U.) läuft dieser 32-Bit-Integer-Wert nach ca. 14 bis 30 Stunden ununterbrochenen Betriebs von 0xFFFFFFFF nach 0x00000000 über.
Um die Differenz zwischen zwei Zeitmarken in Sekunden umzurechnen, bilden sie erst die Differenz als 32-Bit-Integer-Wert, und rechnen diesen danach (nach der Subtraktion zweier Integer-Werte) per Division durch 'cTimestampFrequency' in Sekunden um (lesen Sie bitte unbedingt auch diesen Hinweis).
Auch andere Script-Funktionen verwenden das gleiche Format für Zeitmarken, z.B. system.timestamp (liefert die "aktuelle", systeminterne Zeitmarke) .

.b[N]

Ermöglicht den Zugriff auf das N-te Byte (N : 0..7) im CAN-Datenfeld. Jedes Byte kann einen Wert zwischen 0 und 255 enthalten (8 Bit unsigned integer).
Der einfache byte-weise Zugriff auf das CAN-Datenfeld ist auch bei 'normalen' Variablen des Typs tCANmsg möglich. Soll allerdings ein komplettes CAN-Datenfeld kopiert werden, empfiehlt sich der der Zugriff in zwei 32-Bit-Wörtern (.dw):

.dw[N]

Greift auf das N-te Doubleword (N : 0..1) im CAN-Datenfeld zu. Ein Doubleword ('DWORD') besteht aus 32 Bit, der Wertebereich liegt zwischen 0x00000000 und 0xFFFFFFFF (hex).
Beachten Sie, daß (im Gegensatz zu den weiter Unten aufgeführten Komponenten) der Array-Index in diesem Fall ein 'doubleword'-Index, kein Byte-Index, ist.
Beispiel zum Umkopieren des kompletten 8-Byte-Datenfelds (aus 'ScriptTest3.CVT') :

  // The 8 databytes are copied as two 32-bit integers,
  // because that's faster on an ARM-CPU than a byte-copying-loop:
  response.dw[0] := can_rx_msg.dw[0]; // copy first doubleword (4 bytes)
  response.dw[1] := can_rx_msg.dw[1]; // copy second doubleword (4 bytes)


Im Gegensatz zu den weiter unten beschriebenen Komponenten ist der oben beschrieben DWORD-weise Zugriff auf das CAN-Datenfeld auch bei 'normalen' Variablen des Typs tCANmsg möglich.

.i16[N]

Greift auf das N-te und (N+1)-te Byte im CAN-Datenfeld zu, wobei diese beiden Bytes als ein einzelner vorzeichenbehafteter 16-Bit-Integer-Wert aufgefasst werden, mit 'Intel'-Byte-Order (Byte-Reihenfolge = Little-Endian, d.h. 'niederwertiges Byte zuerst').
Beim Lesezugriff wird das Vorzeichen aus Bit 15 in die höherwertigen Bits der resultierenden Integer-Zahl expandiert; das Ergebnis liegt daher immer zwischen -32768 bis +32767.

.u16[N]

Greift auf das N-te und (N+1)-te Byte im CAN-Datenfeld zu, wobei diese beiden Bytes als ein einzelner vorzeichenloser 16-Bit-Integer-Wert aufgefasst werden (unsigned), mit 'Intel'-Byte-Order (Byte-Reihenfolge = Little-Endian, d.h. 'niederwertiges Byte zuerst').
Im Gegensatz zu 'i16' (s.O.) wird hier KEIN Vorzeichen expandiert, der resultierende Wertebereich ist daher 0 bis 65536.

.i32[N]

Greift auf das N-te bis (N+3)-te Byte im CAN-Datenfeld zu, und behandelt diese wie einen einzelnen vorzeichenbehafteten 32-Bit Integer-Wert. Dabei wird, wie bei .16, die 'Intel'-Byte Order verwendet (Little-Endian, least significant byte first).
Hinweis: Die obigen Methoden erlauben einen sehr schnellen und effizienten Zugriff auf das CAN-Datenfeld, sind aber nicht in der Lage auf beliebige Bit-Positionen im Datenfeld zuzugreifen (der Zugriff erfolgt Byte-, nicht Bit-weise). Die weiter Unten aufgeführte "bitfield"-Methode ist universeller einsetzbar, aber langsamer.

.m16[N]

Ähnlich wie '.i16', verwendet das 'Motorola'-Format (Byte-Reihenfolge 'Big Endian', most significant byte first). Dieses Format ist glücklicherweise immer weniger verbreitet...

.m32[N]

Ähnlich wie '.i32', allerdings für Integer-Werte im 'Motorola'-Format (s.O.).

.bitfield[ <Bit-Index des LSBs> , <Anzahl Datenbits>]

Zugriff auf einen Teil des CAN-Datenfeldes als 'Bitfeld', welches einen einzelnen nicht vorzeichenbehafteten Integer-Wert im 'Intel'-Format enthält (niederwertiges Bit zuerst, höchstwertiges Bit zuletzt).
Unabhängig von Datentypen, Motorola/Intel-Chaos, und der tatsächlichen Länge des CAN-Datenfeldes werden die Bits im CAN-Datenfeld hier immer entsprechend der folgenden Tabelle gezählt - im Gegensatz zu manchen CAN-Datenbanken (*.dbc).
Wie bei Binärzahlen üblich, steht das MSB (höherwertige Bit) eines jeden Bytes in dieser graphischen Darstellung auf der linken Seite; und die Numerierung der Bits eines Bytes läuft von 0 (=LSB, rechts) bis 7 (=MSB, links).
Grün markiert sind alle Zellen, die zum folgenden Bitfeld (als Beispiel) gehören:
 can_rx_msg.bitfield[ 18, 15 ]
 ("Intel"-Format, LSBit an Bit-Index 18 im CAN-Datenfeld, Länge des Feldes = 15 bit).

Zählweise für die Bits in einem CAN- oder LIN-Datenfeld.
(grün: 15-bit signal; .bitfield[ 18, 15 ] )

	bit 7	bit 6	bit 5	bit 4	bit 3	bit 2	bit 1	bit 0
byte[0]	7	6	5	4	3	2	1	0
byte[1]	15	14	13	12	13	10	9	8
byte[2]	23	22	21	20	19	18	17	16
byte[3]	31	30	29	28	27	26	25	24
byte[4]	39	38	37	36	35	34	33	32
byte[5]	47	46	45	44	43	42	41	40
byte[6]	55	54	53	52	51	50	49	48
byte[7]	63	62	61	60	59	58	57	56

Die Unterstützung für Bitfelder im 'Motorola'-Format (most significant byte first) war zum Zeitpunkt der Erstellung dieser Datei nicht geplant. Mit Hilfe der Bit-Schiebe-Operatoren, und der bitweisen UND- / ODER-Verknüpfung, können Sie notfalls selbst (im Script) eine Integer-Zahl im Motorola-Format bitweise zerlegen oder zusammenfügen.

Die globale Variable 'can_tx_msg' hat die gleiche Struktur wie oben für 'can_rx_msg' beschrieben. Der einzige Unterschied ist der Einsatzzweck: can_rx_msg dient zum Empfang, und can_tx_msg zum Senden von CAN-Telegrammen (aus sicht des Scripts). Beide werden typischerweise zur Implementierung eigener 'CAN-Protokolle' in der Script-Sprache verwendet; auch für maschinell erzeugte Scripte mit 'CCP'/'XPC'.

Die Applikation 'ScriptTest3.cvt' enthält einige Beispiele zum Senden und Empfangen von CAN-Telegrammen per Script.

Hinweise und Tipps:

Zum Testen der CAN-Funktionen in Ihrer Script-Applikation empfehlen wir den Anschluss eines geeigneten CAN-Interfaces am PC (z.B. von Kvaser). Dann kann das Programmiertool als 'echte' Simulation (inklusive CAN-Funktionalität) verwendet werden. Der spezielle CAN-Empfangspuffer funktioniert mit der im Programmiertool integrierten Script-Runtime-Library, d.h. CAN-Telegramme werden entsprechend bis zum im Debugger laufenden Script durchgeschleust.
Sollte das nicht möglich sein (z.B. weil kein geeignetes CAN-Interface am PC angeschlossen werden kann), kann alternativ die CAN-Playback-Funktion im Programmiertool verwendet werden. Damit können vorher als 'Konserve' aufgezeichnete CAN-Telegramme abgespielt werden, als ob sie von einem 'echten' CAN-Netzwerk empfangen wurden. Das Testen selbstentwickelter CAN-Protokolle (mit Handshake) funktioniert damit allerdings nicht.

Hilfreich bei der Implementierung eigener CAN-Protokolle in der Script-Sprache kann auch die von fast allen Geräten unterstützte Trace-Historie sein. Diese kann bei Remote-Betrieb auch per Web-Browser ausgelesen werden, z.B. unter der URL http://upt/trace.htm . Im Gegensatz zu externen CAN-Diagose- Tools wird bei der Anzeige in der Trace-Historie zwischen (aus Sicht des Terminals) gesendeten und empfangenen CAN-Messages unterschieden.

CAN.DecodeMessage( tCANmsg ptr msg )

Dieses Kommando kann z.B. aus einem CAN-Empfangs-Handler aufgerufen werden, wenn die im empfangenen CAN-Telegramm enthaltenen Signale sofort (d.h. noch innerhalb des Handlers) in die entsprechenden Display-Variablen umgerechnet werden sollen. Dazu wird die per Programmiertool importierte CAN-Datenbank nach einem passenden CAN-Message-Identifier durchsucht, und alle mit der Message verknüpften Display-Variablen aktualisiert.
Dies kann in besonders anspruchsvollen Anwendungen nötig sein, denn der CAN-Empfangs-Handler wird vom Laufzeitsystem aufgerufen bevor die Message (per FIFO) zum Decodieren an das Anzeigemodul übergeben wird.
Wird kein passender CAN-Message-Identifier in der Datenbank gefunden, dann ändert CAN.DecodeMessage 'nichts' (in den Display-Variablen), verbraucht aber je nach Größe der importierten Datenbank eine nicht unwesentliche Zeit.
Aus dem Grund sollte CAN.DecodeMessage() nur aufgerufen werden, wenn dies für die weitere Signalverarbeitung im CAN-Empfangs-Handler wirklich nötig ist. Für die normale Anzeigefunktionalität ist der Aufruf von CAN.DecodeMessage nicht nötig.
Wurde eine passende Message-Definition in der Datenbank gefunden (mit passendem CAN-ID und ggf passendem Multiplexer), dann liefert CAN.DecodeMessage() den Rückgabewert TRUE.
Wurde keine passende Message-Definition gefunden (kein passender CAN-ID oder, bei gemultiplexten Telegrammen, kein passender Multiplexer), dann liefert CAN.DecodeMessage() den Rückgabewert FALSE.

Eingangsparameter:

msg = Addresse der zu decodierenden CAN-Message (aka 'CAN frame', mit bis zu 8 Datenbytes).

Ausgabe:

Alle Display-Variable (display.XYZ) die mit der zu decodierenden Message verbunden sind,
abhängig von der importierten CAN-Datenbank (.dbc).

Verwendung:

Üblicherweise in einem CAN-Receive-Handler .

Test / Beispiel:

Siehe CAN.EncodeMessage() .

CAN.EncodeMessage( int msgID, tCANmsg ptr msg )

Dieses Kommando ist -mehr oder weniger- die 'Umkehrfunktion' zu CAN.DecodeMessage.
Für den im ersten Argument (msgID) übergebenen CAN-Message-Identifier stellt sie anhand der geladenen CAN-Datenbank ein entsprechendes CAN-Telegramm im Speicher zusammen (zweites Argument: Adresse des CAN-Telegramms).
Die im CAN-Telegramm enthaltenen Signale werden aus den entsprechenden Display-Variablen übernommen, wobei sie ggf. noch (abhängig vom Inhalt der geladenen CAN-Datenbank) entsprechend skaliert werden.
Wurde eine passende Message-Definition in der Datenbank gefunden, dann liefert CAN.EncodeMessage() den Rückgabewert TRUE.
Wenn keine passende Message-Definition gefunden wurde (kein passender Message-ID), liefert CAN.EncodeMessage() den Wert FALSE.

Hinweis: CAN.EncodeMessage() sendet keine CAN-Telegramme. Die Funktion stellt lediglich eine 'sendefähige' Botschaft im Speicher zusammen !
Um die Botschaft zu senden, kann deren Adresse an die Funktion can_transmit( msg ) übergeben werden.
Bits im CAN-Datenfeld, die nicht von CAN-Signalen aus der Datenbank belegt sind, bleiben beim Aufruf der Funktion CAN.EncodeMessage() unverändert. Der Data Length Code (DLC im CAN-Frame) wird automatisch angepasst.

Funktionsargumente:

msgID : CAN-Message-Identifier der zu erstellenden CAN-Message.
            In den höherwertigen Bits sind die Bus-Nummer und das Standard/Extended-Flag enthalten.
msg : Addresse der zu codierenden CAN-Message (aka 'CAN frame' vom Typ tCANmsg).

Weitere Eingangsparameter:

Alle Display-Variablen, die in der zu erstellenden Message enthalten sind, abhängig von der importierten CAN-Datenbank (.dbc).

  // Test CAN.EncodeMessage( int msgID, tCANmsg ptr msg ) :
display.ThreeSines1 := 1; // set display variable (input for CAN.EncodeMessage)
display.ThreeSines2 := 2;
display.ThreeSines3 := 3;
pVarDef := display.GetVarDefinition( "ThreeSines1" ); // get database entry for this display variable
CAN.EncodeMessage( pVarDef.CAN_Msg_ID, MyTxMessage ); // encode CAN message (but don't transmit it yet)
  // Check the encoded CAN message (which contains 3 signals here):
if( (MyTxMessage.w[0] != 1) or (MyTxMessage.w[1] != 2) or (MyTxMessage.w[2] != 3) ) then
  print("\nSomething wrong in the database, or CAN.EncodeMessage() ?");
endif;
  // At this point, the values from 'ThreeSines1' to 'ThreeSines3'
  // have been mapped into the CAN message (MyTxMessage) by CAN.EncodeMessage().
  // On this occasion, also check the inverse function, CAN.DecodeMessage():
display.ThreeSines1 := 0; // clear to see if CAN.DecodeMessage() really sets these...
display.ThreeSines2 := 0;
display.ThreeSines3 := 0;
CAN.DecodeMessage( MyTxMessage ); // TEST, should overwrite display.ThreeSines1...3
if( (display.ThreeSines1 != 1) or (display.ThreeSines2 != 2) or (display.ThreeSines3 != 3) ) then
  print("\nBug in CAN.DecodeMessage() ?");
endif;

      can_transmit( MyTxMessage );

CAN.VarNameToMessageID( string sVarName )

Sucht in der geladenen CAN-Datenbank nach dem CAN-Message-Identifier, mit dem die Display-Variable mit dem angegebenen Namen auf dem CAN- oder LIN-Bus 'transportiert' wird.
Im Erfolgsfall liefert CAN.VarNameToMessageID den numerischen CAN-Message-Identifier, andernfalls cCanInvalidID (= 0xFFFFFFFF, was im Gegensatz zu 'Null' niemals kein gültiger CAN-Message-ID sein kann).
Hinweise:

• In vielen Fällen werden mit einer CAN-Message mehrere Variablen übertragen.
• Um eine Liste von ALLEN Variablen zu erhalten, die mit einem bestimmten CAN-Message-Identifier übertragen werden, rufen Sie wiederholt die Funktion CAN.MessageIDToVarName() auf, beginnend mit dem 'laufenden Index' n=0 (um den Namen der ersten in der Message übertragenen Variablen zu ermitteln).
• In Bits 31 und 30 des Return-Werts (Message-ID) ist die CAN-Bus-Nummer codiert !
• Um weitere Parameter zur Übertragung der Display-Variablen als "CAN-Signal" zu ermitteln (z.B. Message-Layout und Skalierung), kann die Funktion display.GetVarDefinition() verwendet werden.

CAN.MessageIDToVarName( int iMessageID, int n )

Sucht in der CAN-Datenbank nach der n-ten Variablen, die mit dem angegebenen CAN-Message-Identifier (iMessageID) auf dem CAN-Bus 'transportiert' wird.
Bei Erfolg gibt CAN.MessageIDToVarName den Namen der n-ten Anzeige-Variablen zurück, andernfalls einen leeren String.
Beispiel (aus Script-Test #3):

  iMsgID := CAN.VarNameToMessageID( "FourSines1" );
  // Which OTHER variables are contained in the same CAN message ?
  print("\nVariables in Msg ID 0x",hex(iMsgID,8)," :" );
  i := 0;
  repeat
    sVarName := CAN.MessageIDToVarName( iMsgID, i++ );
    print("\n  ", sVarName );
  until sVarName=="";

• Da mit einer CAN-Message i.A. mehrere Signale übertragen werden:
  Der Aufruf mit dem zweiten Argument n=0 liefert den ERSTEN(!) Namen, n=1 den ZWEITEN, usw.
• Um den CAN-Message-Identifier für einen bestimmten Variablennamen zu ermitteln (z.B. "EngineRPM"), verwenden Sie die Funktion CAN.VarNameToMessageID().
• Auch hier ist in Bits 31 und 30 im Message-ID (Parameter iMessageID) die CAN-Bus-Nummer codiert !

Spezialfunktionen zur CAN-Bus-Diagnose

Die meisten der folgenden 'sehr speziellen' CAN-Funktionen sind nur in bestimmten Geräten verfügbar, aber nicht im Programmiertool / Simulator auf dem PC. Das erste Funktionsargument ist üblicherweise die Nummer des zu verwendeten CAN-Ports. Gültige Werte für diesen Parameter sind:
  cPortCAN1  (1. CAN bus),
  cPortCAN2  (2. CAN bus) .

Die Applikation script_demos/ErrFrame.CVT verwendet einige dieser Funktionen, um einen CAN-Bus "absichtlich" mit Error-Frames zu 'traktieren'.

CAN.status( <port> )

Liefert den aktuellen Status das CAN-Controllers für den spezifizierten Port (cPortCAN1 oder cPortCAN2).
Der Status ist eine Bitkombination aus den folgenden Konstanten:

cCANStatusOK (0)	'kein Problem' (zumindest nicht mit diesem CAN-Port)
cCANStatusHWFault (1)	nicht näher definierbares Problem mit der CAN-Hardware bzw. diesem Port
cCANStatusRxOverflow (2)	Überlauf des CAN-Empfangspuffers
cCANStatusTxOverflow (4)	Überlauf eines CAN-Sende-Puffers
cCANStatusIRQFailed (8)	Problem mit dem CAN-Interrupt-System
cCANStatusTxError (16)	Fehler beim Versuch, ein CAN-Telegramm zu senden (kein Acknowledge, nichts angeschlossen, Abschlusswiderstand ?)
cCANStatusBusError (32)	Schwerwiegender CAN-Bus-Fehler (möglicherweise 'error passive', d.h. kein aktives Senden mehr)
cCANStatusWarning (64)	Warnung (genaue Bedeutung hängt vom verwendeten CAN-Controller ab)
cCANStatusBusOff (128)	'BUS-Off'. Dies ist der schwerwiegendste Fehler. Der Controller nimmt weder aktiv (Senden) noch passiv (Empfang) am CAN-Bus-Verkehr teil.

Im Gegensatz zu den weiter Unten folgenden CAN-Funktionen steht CAN.status auch in Geräten mit CANopen-Protokoll zur Verfügung.

CAN.rx_counter( <port> )

Liefert die Anzahl empfangener CAN-Telegramme, die seit dem Einschalten des Gerätes von diesem CAN-Port empfangen wurden.
Im Programmiertool sind darin auch die per CAN-Logfile-Player 'simulierten' CAN-Telegramme enthalten.

CAN.rx_timeout

Zugriff auf das globale Timeout-Intervall für die 'CAN Message/Signal-Empfangs-Überwachung' (hier: mit der Überwachungszeit in Millisekunden).
Details zur CAN-Empfangs-Überwachung finden Sie hier ('CAN Signal Timeout Monitor') in der Beschreibung CAN-Datenbanken.
Beispiel:

if( CAN.rx_timeout == 0 ) then
    // Timeout monitoring for rcvd messages/signals not enabled -> enable it:
    CAN.rx_timeout := 2000; // CAN message/signal timeout in ms
endif;

CAN.tx_enable

Aktiviert oder deaktiviert das periodische Senden von CAN-Signalen (durch das MKT-View), die aus einer CAN-Datenbank (*.dbc) importiert wurden, und als 'zu sendende Signale' mit entsprechenden Display-Variablen verbunden wurden. Das gleiche Flag ist als 'signals.tx_enable' auch im Display-Interpreter verfügbar. Details in der Dokumentation zum 'Senden von per Datenbank definierten Signalen'.
Hinweis: CAN.tx_enable hat keinen Einfluss auf das Script-Kommando can_transmit !
CAN.tx_enable steuert nur den 'Scheduler' für das periodische oder durch die Firmware gesteuerte Senden 'im Hintergrund'.
CAN.tx_enable wird z.B. bei der Script-Initialisierung (kurz vor dem Aufruf von init_done) gesetzt:

CAN.tx_enable := TRUE;  // allow transmission of CAN-signals assembled from imported databases
init_done;              // let the system know "we're open for business" (enable event handlers)


CAN.tx_counter( <port> )

Liefert die Anzahl der über diesen Port seit dem Einschalten erfolgreich gesendeter CAN-Telegramme.

CAN.err_counter( <port> )

Liefert die Anzahl von CAN-Fehlern und -Warnungen, die seit der Initialisierung im Interrupt-Handler des CAN-Treibers registriert (gezählt) wurden.
Darin sind auch 'vergleichsweise harmlose' Fehler enthalten, wie z.B. Bit-Stuffing-Fehler enthalten, die im Normalbetrieb eines CAN-Netzwerkes gelegentlich auftreten. Diese Funktion dient daher nur für Diagnosezwecke; die zu erwartende Fehlerrate hängt von der Buslast und vom Umfeld (EMV) ab !

CAN.err_register( <port> )

Liefert den Inhalt eines 'Fehler-Registers' im CAN-Controller, der beim letzten Auftreten eines CAN-Error-Interrupts aus dem entsprechenden Hardware-Register gelesen wurde.
Da das Format des 'CAN-Error-Registers' extrem hardwareabhängig ist, und die Spezifikation des Inhalts den Rahmen dieses Dokumentes sprengen würde, entnehmen Sie die Bedeutung der einzelnen Bits in diesem Register bitte dem Datenblatt des Herstellers (des Controllers):

• Für MKT-View II (mit CPU = LPC2468) : Details in NXP's "UM10237" (LPC24XX User Manual), Chapter 18.8.4, "Interrupt and Capture Register";

• Für MKT-View III (mit CPU = LPC1788) : Details in NXP's "UM10470" (LPC178x/7x User Manual), Chapter 20.7.4, "Interrupt and Capture Register";
  in UM10470 Rev. 1.5 auf Seite 514 bis 517 des 1035-seitigen Datenblatts;

• In Geräten mit anderen Controllern und für das Programmiertool (Simulator) hat die Funktion CAN.err_register() keine Funktion, und liefert i.A. den Wert Null !

CAN.err_frame_counter( <port> )

Liefert die Anzahl von "error frames", die seit dem Einschalten auf dem angegebenen CAN-Port registriert wurden.
Strenggenommen ist dies die Anzahl von "bit stuffing - Fehlern", die der CAN-Controller durch Aufruf einer entsprechenden Fehler-Routine (CAN-Interrupt) seit dem Einschalten an die Firmware gemeldet hat. Bei abnorm hoher Fehlerrate könnten auf dem Bus noch mehr Fehler aufgetreten sein, als der Controller (per Interrupt) zählen konnte. Treten weniger als 1000 Error-Frames pro Sekunde auf, ist die Zählung aber hinreichend genau.
Bei CAN besteht ein 'bit-stuffing error' aus mindestens 6 aufeinander folgenden dominanten Bits auf dem Bus (physical layer).
Idealerweise sollten in einem CAN-Netzwerk überhaupt keine Error-Frames auftreten. Mit diesem Error-Frame-Zähler kann dies überprüft werden. Sporadische Fehler werden oft durch 'Knack-Störungen' hervorgerufen - am Arbeitsplatz des Autors z.B. durch Ein/Auschalten des Lötkolbens(!) oder der Deckenbeleuchtung.

CAN.ParseString( string source, tCANmsg destination )

Umkehrfunktion zu string( Konstruktor mit Quell-Datentyp tCANmsg ). Dient zum Umwandeln einer Zeichenkette (string) in den Datentyp tCANmsg. Wie beim Konvertieren von tCANmsg nach string kann auch hier das Format mit der globalen Variablen CAN.string_format (z.B. sfVectorASC) festgelegt werden. Ein Beispiel finden Sie in der Applikation CAN-ASCII-Logger.

CAN.PulseOut( <port> , <Pulsdauer in Mikrosekunden> )

Erzeugt einen einzelnen Impuls (dominanten Zustand) auf dem spezifizierten CAN-Port, mit der angegebenen Länge (Dauer) in Mikrosekunden.
Diese relativ selten benutzte Funktion eignet sich zum absichtlichen Senden(!) von CAN-Error-Frames (= sechs dominante Bits), was mit einem 'normalen' CAN-Controller nicht möglich ist.
Dies funktioniert nur mit einer geeigneten Hardware (z.B. Geräte mit LPC24xx / ARM-7 oder Cortex-M), aber nicht auf dem PC, und nicht auf Linux-basierten Systemen. Ein Beispiel für die Verwendung dieser Funktion befindet sich in Programm ErrFrame.CVT im Unterverzeichnis 'script_demos'.

Verwenden Sie diese Funktion nicht in einem kritischen Umfeld (fahrendes Fahrzeug) !
Das "absichtliche Senden" von CAN-Error-Frames kann unvorhersehbare Folgen haben !

CAN.timestamp_offset

Diese Variable kann zum 'Verschieben' der Zeitmarke beim Konvertieren von CAN-Messages (Datentyp tCANmsg) verwendet werden. Der interne Zeitmarken-Generator startet Einschalten der Spannungsversorgung bei Null.
Beim Aufzeichnen empfangener CAN-Telegramme in einer Datei (per Script) soll die Aufzeichnung i.A. aber beim Zeitpunkt "Null" beginnen. Dies kann z.B. durch folgende Anweisung beim Start der Aufzeichnung beginnen:

  CAN.timestamp_offset := system.timestamp; // offset for converting to Vector ASC format

Hinweis: Die vom CAN-Treiber gelieferten Zeitstempel werden von CAN.timestamp_offset nicht beeinflusst.
Beeinflusst wird lediglich die Konvertierung von tCANmsg in eine Zeichenkette ("Vector ASC") mit der Funktion string().
Die Einheit von CAN.timestamp_offset entspricht system.timestamp (Einheit: Timer-Takte, Frequenz=cTimestampFrequency).

CAN.string_format

Definiert das Format für die Umwandlung einer CAN-Message (Script-Datentyp tCANmsg) in eine Zeichenkette mit dem string()-Konstruktor, oder für dessen inverse Funktion CAN.ParseString(). Beispiel:

  CAN.string_format := sfVectorASC; // when converting tCANmsg to string, use "Vector ASC" format

CAN.test_id := <CAN-Message-ID>

Sonderbefehl zum Definieren eines speziellen CAN-Message-Identifiers für Hard- und Softwaretests. Bei Geräten mit einer speziell compilierten Firmware (auf Wunsch für das MKT-View IV verfügbar) wird beim Empfang einer CAN-Message mit diesem Identifier bereits im CAN-Interrupt (d.h. mit einer Latenz von wenigen Mikrosekunden) die per CAN.test_action definierbare Aktion durchgeführt (z.B. "Klicken" des Piepers).

CAN.test_action := <N>

Sonderbefehl zum Definieren der 'Aktion', die bereits im CAN-Interrupt beim Empfang einer Message mit dem per CAN.test_id eingestellten Identifier. Momentan (2018-12-18) implementierte Aktionen:

0 (Default) : keine Aktion

Keine 'Sonderbehandlung' eines CAN-Telegramms mit Message-ID = CAN.test_id.

1 : Ansteuern des "Pieper"-Ausgangs per Bit 0 im Datenfeld des Telegramms.

Diese Funktion diente zum Testen des 'Gleichlaufs' von Zeitmarken in Audio- und CAN-Bus-Signalen, und zum Messen der Latenz im Signalpfad des Mikrofons (Audio-Codec mit I2S-Schnittstelle und Hardware-FIFO). Dazu wurde das Mikrofon in der Nähe des Piepers platziert, und die Zeitdifferenz per Y(t)-Diagramm gemessen.
Details und Testresultate sind im Script (Quelltext) der Applikation script_demos/diagrams.cvt enthalten.

Spezialfunktionen für LIN

Einige LIN-spezifische Funktionen mussten in der Script-Sprache implementiert werden, weil sich die entsprechende Funktionalität nicht mit der im ersten Teil von Kapitel 4 beschriebenen CAN-API (Application Interface) realisieren liess.
Details zu den folgenden LIN-Bus-spezifischen Funktionen finden sie im verlinkten Dokument.

LIN.SendResponse( tCANmsg ptr pData )

Nur für per Script implementierte LIN-Slaves. Aufruf nur aus einem Empfangs-Handler, nachdem der LIN-Frame-Identifier empfangen wurde, auf den der Slave mit dem Senden eines Datenfelds (mit Prüfsumme) reagieren soll. In der als Pointer übergebenen Struktur (vom Typ tCANmsg) ist die Anzahl zu sendender Datenbytes, und das aus 1 bis 8 Bytes bestehende Datenfeld enthalten. Der Frame-Identifier wird ignoriert, denn ein LIN-Slave kann (darf) keinen Identifier senden !
Details zur maximal zulässigen Verzögerung zwischen dem Empfang des LIN-Frame-Headers (Master -> Slave) und dem Senden der Response (Slave -> Master) ist der aktuellen LIN-Spezifikation zu entnehmen ("in-frame response space", deren Maximum aber nicht explizit spezifiziert ist, sondern umständlich aus der "maximalen Gesamtdauer des Frames" berechnet werden muss).

Steuern der programmierbaren Anzeigeseiten per Script

Prozeduren und Funktionen, die mit dem Schlüsselwort "display" beginnen, dienen zur Steuerung der programmierbaren Anzeigeseiten ("UPT-Seiten").

display.<var-name>

Zugriff auf eine Anzeige-Variable ("Display-Variable") per Script. Darin ist <var-name> der Name einer Anzeige-Variablen, die im Programmiertool auf der Registerkarte 'Variablen' definiert wurde, oft mit Informationen zum Transport der Variablen per Netzwerk.

display.app_info

Liefert die hier beschriebene 'Applikations-Info' alias 'Dateibeschreibung' (eine vom Entwickler der Applikation einstellbare, einzeilige Zeichenkette, die in der *.cvt bzw *.upt-Datei enthalten ist).

display.goto_page( <Nummer oder Name einer UPT-Anzeige-Seite> )

Schaltet zur angegebenen Display-Seite um.
Die neue Anzeigeseite kann (als Integer-Zahl) über deren Nummer, oder (als String) über deren Namen adressiert werden.

display.page_scan

Ersatz für das alte Interpreter-Kommando "pscan" zum Steuern der zyklischen Seitenumschaltung. Beispiele:
  display.page_scan := 5; // wechselt alle 5 Sekunden zur nächsten Seite in der Scan-Sequenz
  display.page_scan := 0; // schaltet den timergesteuerten Page-Scan-Modus aus
Welche Anzeigeseiten zur Page-Scan-Sequenz gehören wird in den Eigenschaften einer Anzeigeseite eingestellt.

display.page_name

Liefert den Namen der aktuellen Anzeigeseite (Read-Only).

display.page_index

Liefert den Index der aktuellen Anzeigeseite (Read-Only).
Zur Beachtung: Wie fast alle 'Indizes' in den meisten Programmiersprachen, beginnt auch hier die Zählung bei Index Null (nicht "Eins") !
Zum Umschalten der aktuellen Seite (per Script) dient das Kommando display.goto_page .
Beispiel: Mit der Anweisung display.goto_page( display.page_index + 1 ) schalten Sie zur nächsten Seite um.

display.num_pages

Liefert die Anzahl der in der Display-Applikation vorhandenen Anzeigeseiten (read-only).
Im Beispielprogramm 'page menu' wird diese Funktion verwendet, um während der Laufzeit ein Auswahlmenü aufzubauen, in dem die Namen aller in der Applikation existierenden aufgelistet sind.

display.num_lines

Liefert die Anzahl der Definitionszeilen auf der aktuellen Anzeigeseite (read-only).
Mit dieser Information kann das Script z.B. eine Schleife aufbauen, in der 'alle Elemente auf der aktuellen Seite' modifiziert (z.B. übersetzt) werden.

display.page[N].name

Liefert den Namen der N-ten Anzeigeseite in der Display-Applikation (read-only).
Hinweis: Der gülige Seiten-Index, 'N', läuft von Null bis display.num_pages minus Eins !

display.exec( < command string > )

Mit Hilfe dieses Kommandos kann das Script (fast) jedes beliebige Display-Interpreter-Kommando aufrufen (Link funktioniert nur in HTML, nicht im PDF..). Dieses Kommando sollte nur mit Vorsicht, und wenn unbedingt nötig eingesetzt werden ! Es könnte die Ausführung des Scriptes stark 'ausbremsen', weil Display-Kommandos im Interpreter interpretiert (!), nicht compiliert werden, und der asynchrone Aufruf mancher Display-Interpreter-Befehle zu Nebeneffekten führen kann.
Beispiel:
  display.exec( "bl(0)" );  // turn the display's backlight off via display interpreter
Um den direkten Aufruf von Interpreter-Kommandos aus dem Script zu vermeiden, empfiehlt sich der Einsatz von 'Flag-Variablen', die z.B. im Script gesetzt, und in einem globalen oder lokalen Event zum nächstmöglichen Zeitpunkt durch den Display-Interpreter abgefragt wird. Auf diese Weise wird das Script nicht durch den Display-Interpreter 'ausgebremst' (oder für einige Dutzend Millisekunden blockiert). Da viele ehemals nur im Display-Interpreter implementierte Befehle mittlerweile auch (zusätzlich) direkt in der Script-Sprache nutzbar sind, erübrigt sich der Einsatz von display.exec fast immer.

display.pixels_x

Liefert die Breite des LC-Displays, gemessen in Pixeln (read-only). Verwendung beispielsweise im QuadBlocks-Demo, um abhängig von der Auflösung des Bildschirms (auch abhängig von "Portrait" / "Landscape") zu einer bestimmten Anzeigeseite zu springen.

display.pixels_y

Liefert die Höhe des LC-Displays, gemessen in Pixeln (read-only).

display.rotation

Liefert den Drehwinkel (in Grad) gegenüber der "normalen" Montage des Gerätes.
Mögliche Werte (bei Geräten die sowohl Quer- als auch Hochformat unterstützen):

0 (Grad)

keine Drehung; das Gerät wird momentan in seiner 'natürlichen' Lage betrieben;
z.B. MKT-View mit Kabel am rechten Rand des Gerätes.

90 (Grad)

Drehung um 90° im Uhrzeigersinn, z.B. MKT-View mit "Kabel nach unten"

-90 (Grad)

Drehung um 90° gegen den Uhrzeigersinn, z.B. MKT-View mit "Kabel nach oben"

Wird z.B. in das MKT-View III (mit 480 * 272 Pixeln) eine für das Hochformat ('portrait mode') entworfene Applikation geladen, dann wird abhängig vom Geräte-Setup (Display Setup .. Portrait Rotate: CLOCKWISE / COUNTER-CLOCKWISE) der Inhalt des Bildschirms im Uhrzeigersinn (90°) oder gegen den Uhrzeigersinn (-90°) gedreht. Durch Abfragen von 'display.rotation' kann das Script gegebenenfalls auch die Funktion der Cursortasten entsprechend anpassen (die beim Drücken einer Taste gelieferten Tastencodes hängen nicht von der oben beschriebenen Drehung ab). Ein Beispiel für die Auswertung von 'display.rotation' für die Auswertung von Cursor-Tasten (oder entsprechenden Schaltflächen mit Pfeil-Symbolen) finden Sie in der Applikation MacPan.

display.fg_color

Liefert die Vordergrundgrundfarbe bzw 'Textfarbe', die für die aktuelle Anzeigeseite als Defaultwert definiert ist.
Im Programmiertool finden Sie die entsprechende Farbdefinition im 'Kopf' einer Seitendefinition (Textfarbe, Vorgabe).

display.bg_color

Liefert die Hintergrundfarbe, die für die aktuelle Anzeigeseite als Defaultwert definiert ist.
Im Programmiertool finden Sie die entsprechende Farbdefinition im 'Kopf' einer Seitendefinition (Hintergrundfarbe, Vorgabe).

display.night

Ermöglicht das Lesen und Setzen des 'Tag/Nacht' - Flags (Farbschema). Beispiel:

  display.night := TRUE;  // Farbschema 'Nacht' verwenden
  display.night := FALSE; // Farbschema 'Tag' verwenden

display.menu_mode ,  display.menu_index

Dies sind die Äquivalente der Script-Sprache für die (alten) Display-Interpreter-Funktionen "mm" und "mi" .
Ein Beispiel finden Sie in der Applikation 'DisplayTest.cvt' .
In der Script-Sprache sind die möglichen Zustände von display.menu_mode (mm = menu modes) in Form der folgenden Konstanten definiert:
   mmOff : Weder 'Navigation' noch 'Editieren'
   mmNavigate : Navigation, d.h. per Cursor wird zwischen verschiedenen Editierfeldern und Menüzeilen auf einer Seite umgeschaltet.
   mmEdit : Editieren, d.h. der Inhalt eines (i.A. numerischen) Editierfeldes wird mit Hilfe der Cursor-Tasten modifiziert.

display.EditValueMin, display.EditValueMax

Diese Variablen definieren den zulässigen Wertebereich beim Editieren eines numerischen Wertes per 'Up/Down' (Inkrement/Dekrement per Cursortasten oder Drehknopf) in einem Eingabefeld auf der aktuellen Anzeigeseite. Die Funktion wurde im Juni 2016 implementiert, da die Anzeige beim Editieren von Script-Variablen (im Gegensatz zu Display-Variablen) keine Information über den beim Editieren zulässigen Bereich enthält. Verwenden Sie in Ihrem Script das 'Begin Edit'-Event im OnControlEvent-Handler, um durch Setzen von display.EditValueMin/Max den zulässigen Wertebereich zu definieren.
Sowohl display.EditValueMin als auch display.EditValueMax können per Script jederzeit gelesen oder modifiziert werden. Die Min/Max-Werte werden aber vom System mit den im Programmiertool definierten Parametern (min,max aus der Tabelle mit den Variablendefinitionen) überschrieben, wenn eine normale Display-Variable editiert werden soll. Dies erfolgt kurz vor dem Aufruf des OnControlEvent - Handlers mit event=evBeginEdit. Daher kann per Script auch beim Editieren von Display-Variablen der zulässige Wertebereich dynamisch begrenzt werden.

display.elem[<Element-Name>].visible

Mit diesem Flag kann das Script ein bestimmtes Anzeigeelement verbergen und wieder sichtbar machen. Beispiele:
   display.elem["Arrow"].visible := TRUE;  // show the element named "Arrow"
   display.elem["Popup"].visible := FALSE; // hide the element named "Popup"
Hinweis: Nach dem Laden einer Seite (bei der Seitenumschaltung) sind alle Elemente per Default sichtbar.
Wird ein vorher sichtbares Element per Script unsichtbar gemacht, dann wird beim nächsten Hauptschleifendurchlauf die komplette Anzeigeseite automatisch komplett neu gezeichnet, um das Element verschwinden zu lassen.

display.elem[<Element-Name>].xyz    oder
display.elem[<Element-Index>].xyz

Entspricht in der Script-Sprache der älteren Interpreter-Funktion "disp.<Element>.xyz" (mit den gleichnamigen addressierbaren Komponenten '.xyz').
Beispiele (siehe auch 'Display-Test'):

// Den NAMEN des aktuell selektierten Elements anzeigen :
print("\r\n Name:", display.elem[ display.menu_index ].na );

display.elem[i].bc := rgb(255,127,127); // Hintergrundfarbe dieses Elements auf 'Hellrot' setzen

Das Anzeige-Element kann (wie oben) durch seinen Index adressiert werden, oder (wie unten) über seinen Namen :
display.elem["BtnNext"].bc := rgb(0,i,255-i); // erste Hintergrundfarbe ändern
display.elem["BtnNext"].b2 := rgb(0,255-i,i); // zweite Hintergrundfarbe ändern

Im unteren Beispiel ist "BtnNext" der Name eines UPT-Anzeige-Elements. Dieser wurde bei der Definition der Anzeigeseite im UPT-Programmiertool eingestellt.
Der Script-Compiler erkennt anhand des Datentyps zwischen den eckigen Klammern ("Index-Klammern"), welche der beiden Adressierungsarten verwendet werden soll: [Integer] = Index, [String] = Name. Im Zusammenhang mit Ereignissen wie evClick, evBeginEdit, evEndEdit können Anzeige-Elemente auch per Index adressiert werden. Der Element-Index wird dazu als Funktionsargument 'param1' an den Event-Handler (OnControlEvent) übergeben.

Hinweis (gilt auch für display.elem_by_id[ ] ):

Wenn auf der aktuellen Anzeigeseite kein Element mit dem angegebenem Namen, Index, oder Identifier existiert,
dann wird der hier beschriebene Lese- oder Schreibzugriff keinen Laufzeitfehler verursachen, und das Script wird nicht gestoppt.
Ein Schreibzugriff auf ein nicht existierendes Element geht 'ins Leere'.
Ein Lesezugriff auf ein nicht existierendes Element liefert (je nach Datentyp der Komponente) den Wert Null oder eine leere Zeichenkette.

display.elem_by_id[<Control-ID>].xyz

Ähnlich wie display.elem, hier wird das Anzeige-Element allerdings nicht durch seinen Namen, sondern durch seinen (numerischen) Control-ID adressiert. Der Control-ID wird normalerweise im Zusammenhang mit der Event-Verarbeitung im Script verwendet. Sein Wert wird ebenfalls in der Seiten-Definitions-Tabelle des UPT-Programmiertools eingestellt.
Der Zugriff auf ein Anzeige-Element per Control-ID vereinfacht den Einsatz in Event-Handlern, da beim Aufruf des entsprechenden Handlers der (numerische) Wert des Control-IDs direkt als Funktionsargument übergeben wird. Details zu diesem 'Thema für Fortgeschrittene' finden Sie hier .

display.dia.XYZ

Befehle zum Steuern eines Y(t)- oder X/Y-Diagramms auf der aktuellen Anzeigeseite.
Details finden Sie in der gesonderten Beschreibung für das Display-Element 'Diagramm'.
'XYZ' steht hier als Platzhalter für das Kommando aus der obigen Beschreibung, z.B. clear, run, ready, ch[N].min, ch[N].max, scale[N].min, scale[N].max, unix_time, horz_zoom_factor, horz_zoom_offset, usw.

display.arr[row][column][component],
display.arr.dim(n_rows, n_columns, n_components),
display.arr.n_rows, .n_columns, .n_components

Ermöglicht auch aus Scripten den direkten Zugriff auf das alte 'globale' Array des Display-Interpreters, welches weiterhin (aus Gründen der Abwärtskompatibilität) zum Zeichnen von Polygonen im oben erwähnten Diagramm (display.dia.XYZ) verwendet wird. Details zum 'globalen' Array des Display-Interpreters (arr[][][]) finden Sie hier.

display.pause := TRUE;

Unterbindet die Aktualisierung der aktuellen "programmierten UPT-Anzeigeseite". Diese Funktion kann als einfache Methode zur Synchronisation zwischen Script und Anzeige verwendet werden: Vor dem Berechnen eines neuen Satzes von Werten für die Anzeige wird die Anzeige pausiert, und (nachdem *alle* Werte fertig im Script berechnet wurden) wird die Anzeige mit dem folgenden Befehl wieder aktiv geschaltet.
Durch das kurzfristige 'Pausieren' der Anzeige wird die Konsistenz (Widerspruchsfreiheit) gewährleist, während das Script (im Hintergrund) z.B. neue Werte für die Anzeige erzeugt. Ohne solche Vorkehrungen könnte, wegen des Pseudo-Multitaskings zwischen Display und Script, ein Teil des Displays noch die 'alten', und ein anderer Teil des Displays bereits die 'neuen' Werte anzeigen.

display.pause := FALSE;

Hebt den Befehl 'display.pause := TRUE' wieder auf, d.h. ermöglicht wieder die 'normale', zyklische Aktualisierung der Anzeige (d.h. der UPT-Bildschirm wird aktualisiert, während das Script im Hintergrund weiterläuft).
Das Testprogramm "LoopTest.cvt" verwendet das Flag 'display.pause' um Flackern des Displays zu vermeiden, während der Puffer für (auf einem Text-Panel sichtbaren) "Textbildschirm" mit neuen Daten gefüllt wird.

display.redraw := TRUE;

Setzt einen Merker (flag) für den Display-Interpreter, damit dieser den Inhalt der aktuellen UPT-Anzeigeseite aktualisiert, selbst wenn sich (aus Sicht des Display-Interpreters) "scheinbar" nichts auf der aktuellen UPT-Anzeigeseite geändert hat. Nach erfolgtem Neu-Zeichnen wird dieses Flag automatisch gelöscht.
Im Normalfall ist es nicht nötig, das Display durch Setzen des Redraw-Flags per Script zum Neu-Zeichnen zu zwingen, da der Display-Interpreter von sich aus die Werte aller mit den Anzeige-Elementen verknüpften (numerischen) Variablen überwacht und -bei Änderung der Variablen- die entsprechenden Elemente automatisch neu zeichnet.

display.UpdateDiagram

Kann nach dem Berechnen neuer Werte (im Script) aufgerufen werden, um ein eventuell vorhandenes Diagramm zum Neuzeichnen zu veranlassen. Ist ein Diagramm-Kanal wie hier beschrieben mit einen (Script-)Array als "Datenquelle" verbunden, dann werden per 'UpdateDiagram' auch die Daten aus dem (Script-)Array in den Diagramm-eigenen Speicher übernommen ("doppelte Pufferung"). Details und Beispiele zu diesem Befehl finden Sie im Kapitel Kommandos zum Steuern der Diagramm-Anzeige (per Script).

display.GetVarDefinition(<variable>)

Spezialfunktion zum Abfragen der Definition einer Display-Variablen.
Damit sind fast alle Parameter aus der Registerkarte "Variablen" auch zur Laufzeit im Script nutzbar. Für einfache Display-Anwendungen wird diese Funktion nicht benötigt.
Eingangsparameter : <variable> = Name der Variablen (als String) oder Definitionsindex (als Integer-Wert).
Der Rückgabewert ist im Erfolgsfall ein Pointer auf eine Struktur vom Typ tDisplayVarDef .
Andernfalls (wenn keine Display-Variable mit dem angegebenen Namen oder Definitionsindex existiert) liefert die Funktion einen NULL-Pointer zurück.
Einige Komponenten der Struktur tDisplayVarDef entsprechen den Spalten auf der Registerkarte 'Variablen' im Programmiertool:

.Name

Name der Display-Variablen

.AccessRights

Zugriffsrechte; in bestimmten Fällen wird damit auch die "Übertragungsrichtung" (Senden / Empfangen) definiert.

.BusNr

Bus-Nummer. Bei CAN-Signalen wird dieser Parameter beim Import der DBC-Datei festgelegt.

.CAN_Msg_ID

CAN-Message-Identifier (falls diese Variable mit einem "CAN-Signal" verknüpft ist, und dadurch zu einer 'Netzwerk-Variablen' wird).
Ähnlich wie bei tCANmsg.id ist in Bits 31 und 30 die Bus-Nummer codiert.

.CommChannel

Kommunikationskanal. Entspricht der Spalte "Kanal" in der Variablen-Definitions-Tabelle im Programmiertool.

.CopIndex

CANopen Object Index (1..65535). Entspricht dem ersten Teil der Spalte 'OD-Index' in der Tabelle 'Variablen' im Programmiertool.
Bei einem von Null verschiedenen Eintrag ist die Display-Variable Bestandteil des CANopen-Objektverzeichnisses, und kann z.B. per SDO-Zugriff "von außen" modifiziert werden.

.CopSubindex

CANopen Sub-Index (0..255). Verwendung im Zusammenhang mit dem OD-Index. Details in der Beschreibung des CANopen-Objektverzeichnisses.

.CycleTime_ms

Kann bei CAN-Signalen ("CANdb") je nach Übertragungsrichtung als periodischer Sendezyklus oder Empfangs-Timeout-Intervall dienen.

.MinValue

Minimal zulässiger Wert. Wird gelegentlich als 'Begrenzung' für die Anzeige oder für Editierfelder verwendet.

.MaxValue

Maximal zulässiger Wert. Wird gelegentlich als 'Begrenzung' für die Anzeige oder für Editierfelder verwendet.
In den meisten Fällen sind sowohl 'MinValue' als auch 'MaxValue' Null. Dann findet keine Begrenzung statt.

.MuxValue

Wert eines optionalen MULTIPLEXERS aus der CAN-Datenbank ("CANdb", importiert aus *.DBC).

.MuxLSBit

Index des niederwertigen Bits des Multiplexers im CAN-Datenfeld (0..63). Details im Dokument über 'CANdb'.

.MuxNumBits

Anzahl Datenbits des Multiplexers im CAN-Datenfeld (1..16).

.MuxByteOrder

Byte-Reihenfolge des Multiplexers im CAN-Datenfeld, falls dieser mehr als 8 Bit enthält (extrem selten!) .

.RawSigType

Typ bei per CAN ("CANdb") übertragenen Signalen: (U)nsigned, (S)igned, (F)loat, oder (I)nvalid.

.RawSigByteOrder

Byte-Reihenfolge bei per CAN ("CANdb") übertragenen Signalen:(M)otorola, (I)ntel.

.RawSigLSBit

Index des niederwertigen Bits des CAN-Signals im CAN-Datenfeld (0..63). Details im Dokument über 'CANdb'.

.RawSigNumBits

Anzahl Datenbits des per CAN(?) übertragenen Signals .

.ScaleFactor

Skalierungsfaktor. Das 'rohe' CAN-Signal wird für die Umrechnung in die physikalische Einheit mit diesem Fliesskomma-Parameter multipliziert.

.ScaleOffset

Skalierungsoffset. Nach der oben beschriebenen Multiplikation wird noch dieser Offset addiert.

.SDO_Data_Type

Datentyp 'a la CANopen'. Wird z.B. bei der Übertragung per SDO (Service Data Object) benötigt.

.Unit

Zeichenkette mit der physikalischen Einheit. Stammt i.A. aus einer importierten DBC-Datei. Maximal 8 Zeichen.

.UpdateTime_ms

Aktualisierungs-Intervall in Millisekunden

.ValueTable

Zeichenkette mit Wertepaaren für die Anzeige "als Text", im hier spezifizierten Format.

Bitte beachten: Fast alle der oben aufgeführten Komponenten von tDisplayVarDef sind (aus Sicht des Scripts) nur lesbar !
Sollten Sie (für 'sehr spezielle Anwendungen') den Aufbau der Display-Variablen während der Laufzeit per Script ändern müssen, setzen Sie sich bitte mit dem Entwickler bei MKT Systemtechnik in Verbindung.
Ein Beispiel für die Verwendung der Funktion display.GetVarDefinition() finden Sie in der Applikation ScriptTest3.cvt:

      var
         string             sVarName; // name of a display-variable
         tDisplayVarDef ptr pVarDef;  // definition of a display-variable
      endvar;

      ...

     sVarName := "FourSines1";        // name of a display-variable

     // Show CAN message layout of this *DISPLAY*-variable:
     pVarDef := display.GetVarDefinition( sVarName );
     print("\n  ", sVarName, " : bits ", pVarDef.RawSigLSBit, "..",
                   pVarDef.RawSigLSBit + pVarDef.RawSigNumBits - 1 );

Weitere Details zur Interaktion zwischen Script und Display-Applikation finden Sie hier:

• Zugriff auf Display-Variablen per Script
• Zugriff auf Script-Variablen per Display-Interpreter (in "Display-Events", etc)
• Aufruf von Script-Prozeduren aus dem Display-Interpreter
• Aufruf von Script-Funktionen aus Anzeigeseiten (per Backslash-Sequenz im Format-String, z.B. für Internationalisierung)
• Asynchrone Verarbeitung von Ereignissen (Event Handling) per Script (und wie bestimmte Evens im Script abgefangen werden können)

'System'-Funktionen

Funktionen und Prozeduren, die mit dem Schlüsselwort "system" beginnen, dienen in der Script-Sprache zum Zugriff auf diverse Systemparameter und 'low-level' Ein-/Ausgabe-Einheiten. Für normale Anwendungen sind die folgenden 'System'-Funktionen in der Script-Sprache verfügbar :
   system.analog_in .audio_ptt .audio_vol .beep .click_vol .dwInputs .dwOutputs .dwFirmware .dwVersion
   system.exec .feed_watchdog .led .nv[0..31] .reboot .resources .serial_nr .shutdown .temp .timestamp .ti_ms
   system.unix_time .unix_time_boot .vsup .vcap .amb_light
   system.counter_mode .counter_gate_time .counter_frequency .counter_value
   system.show_help .

Nur für Sonderanwendungen und Softwaretests implementierte Funktionen wie z.B. system.test() sind in diesem Kapitel absichtlich nicht spezifiziert.

system.analog_in[0] .. system.analog_in[3]

Mit dieser Funktion kann der aktuelle Wert eines analogen Eingangs abgefragt werden. Im MKT-View III und V stehen z.B. zwei, im MKT-View IV vier analoge Eingänge 'on-board' zur Verfügung. Details zum Anschluss der analogen Eingange und zur Auflösung des A/D-Wandlers entnehmen Sie bitte dem Datenblatt des jeweiligen Gerätes.
Beim MKT-View III sind die beiden Onboard-Analog-Eingänge z.B. an Pins 12 und 13 der 14-poligen Lemo-Buchse verfügbar; als "Analog-Ground" dient dort Pin 14. Beim MKT-View IV stehen zwei weitere analoge Eingänge (system.analog_in[2] und system.analog_in[3]) an der 3-poligen Klemme 'X3' zur Verfügung.
Bei neueren Geräten (z.B. MKT-View V) können über die 'serielle Erweiterungsschnittstelle' weitere Analogeingänge per externem "Analog-Adapter" bereitgestellt werden (Anschluss an die 4-polige Lemo-Buchse mit RS-232-kompatibler UART-Schnittstelle und 'durchgeschliffener' Versorgungsspannung für den Anschluss externer Sensoren, GPS-Mäusen, o. Ä.).
Im Gegensatz zu den alten Display-Interpreter-Funktionen "ain1" / "ain2" liefert die Script-Funktion system.analog_in[] immer einen normalisierten Fliesskomma-Wert zwischen 0.0 und 1.0 (unabhängig vom im Gerät bestückten Spannungsteiler, und unabhängig von der Auflösung des verwendeten A/D-Wandlers). Für positive und negative Spannungen geeignete Analogeingänge würden einen Wertebereich von -1.0 bis +1.0 liefern - bei der Erstellung dieser Beschreibung existierten allerdings im MKT-View noch keine derartigen Eingänge. Die gleiche Skalierung (Wertebereich 0 bis 1.0 bzw. -1.0 bis +1.0 bei bipolaren Analogeingängen) wird auch beim Abtasten der Eingänge per DAQ-Einheit verwendet.
Auch bei zukünftigen Geräten mit 'besserem' A/D-Wandler, oder bei per digitaler Signalverarbeitung verbesserter Auflösung, wird dieser Wertebereich beibehalten.
Beim MKT-View III / IV mit Originalbestückung entspricht der Wert 1.0 einer Spannung von 15 Volt (=Maximum).
Im Programmiertool / Simulator können die analogen Eingänge wie hier beschrieben simuliert werden.
Ein Beispiel zur Nutzung der analogen Eingänge finden Sie in der Applikation programs/script_demos/AnalogIn.cvt. Darin werden zwei analoge Eingänge mit digitalen Tiefpassfiltern geglättet, und als Y(t)-Diagramm auf dem Display angezeigt:

Screenshot aus Beispielprogramm 'AnalogIn.cvt' auf einem MKT-View III.
Rot: Kanal 1,direkt; orange: Kanal 1,gefiltert; blau: Kanal 2,direkt; violett: Kanal 2,gefiltert

Hinweis: Mit Hilfe der DAQ (Data Acquisition Unit) können die Analogeingänge mit Abtastraten von bis zu 20 kHz abgefragt werden. Durch einfaches Pollen (von system.analog_in[]) sind solche Abtastraten nicht erreichbar.

Ein Beispiel für die Nutzung der analogen Eingänge (zum Messen von Temperaturen in °C mit einfachen 22-kOhm-NTCs) finden Sie in der Applikation programs/script_demos/Thermo.cvt .

Abhängig von der verwendeten Hardware stehen in der Script-Sprache noch weitere Befehle zum Abfragen von 'internen' A/D-Wandler-Kanälen zur Verfügung, z.B.:

• system.vsup : Per A/D-Wandler gemessene DC-Versorgungsspannung in Volt (Fliesskommawert)
• system.vcap : Per A/D-Wandler gemessene Spannung an den Stützkondensatoren (Ultracaps) für die interne USV in Volt
• system.amb_light : Messwert vom 'Ambient Light Sensor' (Umgebungslicht) als Flieskommawert, 0 .. 1.0
• system.temp : Per A/D-Wandler gemessene interne Temperatur in ° Celsius (Fliesskommawert)

system.amb_light

Diese Script-Funktion liefert den letzten Messwert vom internen 'Ambient Light Sensor' (Umgebungslicht) als Fließkommawert im Bereich 0.0 ("dunkle Nacht") bis 1.0 ("direktes Sonnenlicht"). Dieser Sensor befindet sich bei neueren Geräten (z.B. MKT-View V) in der Tastaturfolie, und ist i.A. logarithmierend, um einen weiten Bereich der Helligkeit abzudecken.
Da in den verschiedenen Generationen von MKT-Views unterschiedliche Sensoren verwendet wurden, mit unterschiedlicher Abschattung (bedingt durch den Montageort), ist eine direkte Umrechnung des Messwertes in eine physikalische Einheit (wie Lux) aufwändig, und für den Einsatzzweck (umgebungslichtabhängige Steuerung der Display-Beleuchtung) auch unnötig. Per Script wäre eine Konvertierung z.B. per Lookup-Tabelle oder empirisch ermitteltem Interpolations-Polynom denkbar.
Ein Beispiel, in dem der aktuelle Messwert und dessen zeitliche Verlauf im Display angezeigt wird, finden Sie auf der Anzeigeseite mit dem Titel Internal Analog Sensors in der Applikation programs/script_demos/AnalogIn.cvt .

system.audio_vol

Ermöglicht das Auslesen oder Setzen der Lautstärke des Audio-Ausgangs ("Speaker Volume"). Der gleiche Parameter kann auch im System-Menü des Terminals eingestellt werden. Die Funktion existiert nur bei Geräten mit analogem Audio-Ausgang - siehe feature matrix . Leider sind Dynamikbereich und Skalierung des elektronischen Potentiometers für den Audio-Ausgang hardwareabhängig. Im 'CVT-MIL 320' wurde z.B. ein digitales Potentiometer mit 128 linear (! - nicht logarithmisch - !) geteilten Abgriffen verwendet; in dem Fall ist der einstellbare Wertebereich 0 bis 127. Siehe auch: Audio-Einstellungen und Signalpfade im MKT-View III / IV.

system.beep( frequency [,time [,volume [,freq_mod [,ampl_mod] ] ] ] )

Erzeugt einen Ton mit dem in manchen Geräten vorhandenen 'Pieper' (Summmer, Piezo, o.Ä.). Der Befehl ersetzt das Kommando 'beep' aus dem alten Display-Interpreter.
Parameter:

frequency : Tonfrequenz in Hertz. Der 0 (Null) schaltet den Ton aus.
time:   Dauer des Tons in 100-Millisekunden-Schritten. Fehlt dieser Parameter (und alle weiteren), oder ist der Wert Null, dann dauert der Ton solange, bis er per Kommando system.beep(0) wieder abgeschaltet wird.
volume: Pseudo-Lautstärke in Prozent (0...100). Da der Pieper i.A. nicht analog, sondern digital (mit einem PWM-Signal) angesteuert wird, werden unterschiedliche Lautstärken durch unterschiedliche Tastverhältnisse realisiert. Dadurch ändert sich mit der Lautstärke leider auch das Oberwellen- Spektrum des so erzeugten Tons. Die maximale Lautstärke (100 Prozent) wird bei einem Tastverhältnis von 1:1 erreicht.
freq_mod: Frequenzmodulation. Damit können z.B. sirenenähnliche Klänge oder "Chirps" (Pfiffe) erzeugt werden werden. Die Einheit ist 'Hertz pro 100 Millisekunden'. Bei positivem Wert steigt die Frequenz an (solange der Ton hörbar ist), bei negativem Wert fällt die Frequenz ab. Die Startfrequenz wird durch den ersten Parameter (frequency) definiert.
ampl_mod:  Amplitudenmodulation. Kann verwendet werden, um Tone zu erzeugen, die z.B. mit leise beginnen und dann lauter werden (oder umgekehrt). Nicht besonders effizient (da keine "echte" Amplitudenmodulation möglich ist).
Beispiel: system.beep(150,20,50,100)
    Erzeugt einen 2 Sekunden andauernden Ton ("Chirp"), dessen Frequenz von anfangs 150 Hz bis auf 2150 Hz ansteigt (=150 Hz + 2 Sekunden * 100 Hz/0.1sec).
Siehe auch: Audio-Einstellungen und Signalpfade im MKT-View III / IV.

system.play_notes( string )

Ähnelt system.beep, ist aber vielseitiger. Der Befehl verwendet den gleichen 'Pieper' (Summmer, Piezo, o.Ä.) zum Abspielen einer Sequenz von Noten mit unterschiedlicher Dauer und Tonhöhe. Das Format (Syntax des Strings mit 'Noten') entspricht dem alten Interpreter-Kommando "play" (unter diesem Link finden Sie die Spezifikation und Beispiele mit einigen kurzen 'Melodien').
Das Programm arbeitet bereits weiter, während die Melodie noch (im Hintergrund) wiedergegeben wird. Der Befehl verbraucht also nur eine unwesentliche Zeit, und darf deswegen auch in Event-Handlern verwendet werden.

system.click_vol

Nur für Geräte mit Touchscreen. Dient zum Einstellen der "Klick-Lautstärke". Der gleiche Parameter kann auch im System-Menü des Terminals eingestellt werden. Im Gegensatz dazu wird der per system.click_vol eingestellte Wert aber nicht dauerhaft im Konfigurations-EEPROM abgespeichert.
Einheit: Prozent (0..100).
Siehe auch: Audio-Einstellungen und Signalpfade im MKT-View III / IV.

system.backlight

Nur für Geräte mit beleuchtetem Display. Dient zum Einstellen der normalen Intensität der Hintergrundbeleuchtung / Tag-Modus, wie im System-Setup unter "Display Setup" / "Brightness".
Wertebereich (wie für die LED-Pulsweitenmodulation): 8 Bit, 0 (aus) ... 255 (max).

system.backlight_low

Nur für Geräte mit beleuchtetem Display. Dient zum Einstellen der gedimmten Intensität der Hintergrundbeleuchtung / Nacht-Modus, wie im System-Setup unter "Display Setup" / "Low Brightness".

system.bl_timeout

Nur für Geräte mit beleuchtetem Display. Dient zum Einstellen der Timeout-Zeit in Sekunden für die Hintergrundbeleuchtung, wie im System-Setup unter "Display Setup" / "LCD-Off-Time".

system.led( index, pattern, red, green, blue )

Nur für Geräte mit Mehrfarb-LEDs (z.B. MKT-View 2,3). Mit diesem Befehl kann per Script das Blinkmuster, und die RGB-Farbmischung der angegebenen LED gesetzt werden. Wie üblich beginnt die Zählung bei Index Null.
Parameter:

  index :  0=erste LED (beim MKT-View 2 unter Funktionstaste F1) ... 2=dritte LED.
  pattern: 8-Bit Blinkmuster. Jedes Bit steuert ein 100-Millisekunden-Interval.
           Nach einem Zyklus von 8 * 100 ms beginnt dieser von vorne.
           Die Blinkmuster aller derart steuerbaren LEDs sind miteinander synchronisiert.
  red, green, blue: Definiert die RGB-Farbmischung mit 3 * 8-bit (siehe Beispiele).


Soll ein LED-Parameter (pattern, red, green, blue) nicht modifiziert werden, dann kann stattdessem der Wert -1 (bzw. ein negativer Wert) übergeben werden.
Beispiele:

  system.led( 0, 0xFF, 0xFF, 0x00, 0x00 ); // 1st LED permanently on, RED
  system.led( 1, 0x0F, 0x00, 0xFF, 0x00 ); // 2nd LED slowly blinking GREEN
  system.led( 2, 0x55, 0x3F, 0x3F, 0xFF ); // 3rd LED rapidly flashing BLUE
  system.led( 2, 0x00, -1,   -1,   -1   ); // 3rd LED off without changing the colour
  system.led( 2, 0xFF, -1,   -1,   -1   ); // 3rd LED on without changing the colour


Bei Geräten, die statt RGB-LEDs nur eine ROTE und GRÜNE LED enthalten (eventuell kombiniert in einem Gehäuse, z.B. als CANopen-Status-Indikator wie beim HBG-18 und HBG-22), gilt folgende Zuordnung:

• Die 'erste LED' (Index 0) leuchtet GRÜN.
• Die 'zweite LED' (Index 1) leuchtet ROT.
• Beide LEDs (Farbkomponenten) zusammen ergeben ORANGE.
• Da in diesem speziellen Fall beide Farbkomponenten unabhängig angesteuert werden können, kann mit einem komplementären Blinkmuster (0x55 und 0xAA) auch 'zweifarbiges Wechselblinken' realisiert werden.

system.dwInputs

Ermöglicht den Zugriff auf die digitalen Eingänge des Gerätes als 32-bit 'doubleword'. Je nach vorhandener Hardware können bis zu(!) 32 digitale Eingänge ("onboard") mit einem einzigen Zugriff ausgelesen werden (z.B. "UPT 320 I/O", andere Geräte haben keine oder nur sehr wenige digitale I/O-Leitungen "an Bord").
Bit Null (das LSB) enthält den Zustand des ersten digitalen Eingangs, usw.
Beispiel:
iDigitalInputs := system.dwInputs; // poll all onboard digital inputs
if( iDigitalInputs & 0x00000001 ) then // check bit zero = first input
  print("DigIn1 = high");
else
  print("DigIn1 = low");
endif;
Siehe auch: Frequenz- und Ereignis-Zähler für die digitalen Eingänge .

system.dwOutputs

Ermöglicht das Setzen der eventuell vorhandenen digitalen Ausgänge des Gerätes, die hier als ein einzelnes 32-bit 'doubleword' zusammengefasst sind. Je nach vorhandener Hardware können bis zu(!) 32 digitale Ausgänge ("onboard") mit einem einzigen Zugriff gesetzt werden (24 beim "UPT 320 I/O", andere Geräte haben keine oder nur sehr wenige digitale I/O-Leitungen "an Bord").
Bit Null (das LSB) steuert ersten digitalen Ausgang, usw.
Beispiel:
system.dwOutputs := system.dwOutputs | 0x0001;    // set the first onboard-output
system.dwOutputs := system.dwOutputs & (~0x0001); // clear the first onboard-output
system.dwOutputs := system.dwOutputs EXOR 0x0001; // toggle the first onboard-output
Ein einfaches Beispiel für die Nutzung der digitalen Ausgänge (beim "UPT 320 I/O") finden Sie im 'TrafficLight'-Demo (Ampel).

system.dwFirmware

Liefert die hardware-spezifische Firmware-Artikel-Nummer als Integer-Wert mit 32 Bit.
Beispiel:
    print("FW-Art-Nr.=",system.dwFirmware);

Ausgabe (wenn das obige Beispiel auf verschiedenen Zielsystemen ausgeführt wird):

  FW-Art-Nr.=11314       (auf einem MKT-View II mit 'CANdb'-Firmware)
  FW-Art-Nr.=11315       (auf einem MKT-View II mit 'CANopen'-Firmware)
  FW-Art-Nr.=11392       (auf einem MKT-View III mit 'CANdb'-Firmware)
  FW-Art-Nr.=11393       (auf einem MKT-View III mit 'CANopen'-Firmware)
  FW-Art-Nr.=11222       (im 'Simulatorbetrieb', auf einem PC laufend)

system.dwVersion

Liefert die Firmware-Versionsnummer (im Target) als 32-Bit Integer mit folgendem Format:
  bits 31 .. 24 = major version number (Hauptversionsnummer)
  bits 23 .. 16 = minor version number (Nebenversionsnummer)
  bits 15 ..  8 = revision number
  bits  7 ..  0 = build nummer
Beispiel:
    print("FW-Version=0x"+hex(system.dwVersion,8));
 -> output: FW-Version=0x01020304  (if the firmware version was "V1.2.3 - build 4")

system.serial_nr

Liefert die Serialnummer (Seriennummer) des Gerätes als Integer-Wert.
Bei Geräten ohne eindeutige Serialnummer (im EEPROM) liefert diese Funktion den Wert 0 (Null).
Beispiel:
    print("Serial Number="+itoa(system.serial_nr,5));

system.shutdown

Befehl zum 'Selbst-Abschalten' (MKT-View II, III, IV). Entspricht dem Display-Interpreter-Befehl sys.poff ("power off").
Wie das Gerät danach wieder eingeschaltet werden kann, hängt von der verwendeten Hardware, und z.T. von den Einstellungen im System-Menü ab. Details dazu finden Sie im Dokument Nr. 85115 (PDF), Kapitel "Power on/off" .
Im Beispiel zum Erkennen von 'Bus-Ruhe' wird dieser Befehl verwendet, um ein MKT-View (II/III/IV) nach 60 Sekunden ohne CAN-Bus-Aktivität automatisch abzuschalten.
Das Script kann per OnSystemShutdown-Handler von einem kurz bevorstehenden 'Shutdown' (Abschalten) informiert werden.
Der 'Grund' für das Abschalten wird dabei als Integer-Wert (iReason) übergeben:

      1 = "manuelles" Abschalten (durch den Bediener, per Taste oder Shutdown-Screen)
      2 = automatsche Abschaltung wegen unzureichender Versorgungsspannung
      3 = automatsche Abschaltung wegen Über- oder Untertemperatur
      0 = Abschaltung aus irgendeinem anderen Grund


Ein einfaches Beispiel für einen OnSystemShutdown-Handler finden Sie in programs/script_demos/SystemTest.cvt . Darin wird kurz vor dem Abschalten das Datum, die Uhrzeit, der Grund für das Abschalten, die aktuelle Spannung an den Kondensatoren der USV, und einige weitere Meßwerte in einer Textdatei ("SYSLOG.TXT") abgelegt.

system.nv[ 0..31 ]

Zugriff auf einen der 32 'nichtflüchtigen' Integer-Werte, wie mit der Funktion 'nv' im Display-Interpreter. Es bestehen die gleichen Einschränkungen bzgl. der EEPROM- Lebensdauer, wie hier (zum Display-Interpreter) beschrieben. Die Zuweisung eines neuen Wertes hat nicht das sofortige Speichern im EEPROM zur Folge. Stattdessem wird der Wert zunächst in einem Zwischenspeicher (Latch) abgelegt:
   system.nv[0] := 12345; // write 32-bit integer into the non-volatile memory latch

Um den Inhalt der 32 Zwischenspeicher (latches) dauerhaft im EEPROM zu speichern (nachdem alle zu speichernden Werte geändert wurden), rufen Sie das folgende Kommando auf:
   system.nv_save; // write all modified nv locations into the EEPROM

Um Fliesskommawerte im EEPROM zu speichern, konvertieren Sie diese vor der Zuweisung an system.nv[] per FloatToBinary() formal in einen Integer-Wert. Im Gegensatz zur automatischen Typumwandlung (von 'float' nach 'int') bleiben dabei alle Bits (Vorzeichen, Mantisse, Exponent, Vorzeichen des Exponenten) erhalten. Beim Auslesen wandeln Sie den Wert dann per BinaryToFloat() wieder zurück in das Script-kompatible Fliesskommaformat.

Siehe auch: Default-Einstellungen für die Werte im nv[]-Array,
Vermeiden des Überschreibens von nv[]-Werten beim Laden einer neuen Applikation.

system.resources

Diese Funktion dient nur zur Fehlersuche während der Entwicklung. Der Rückgabewert ist ein kombinierter Indikator für die 'noch verbleibenden System-Resourcen', gemessen in Prozent.
Der Wert ist das Minimum aus den folgenden, für die korrekte Abarbeitung des Scripts wichtigen System-Parameter:

• Verbleibender freier Platz auf dem Stack (für lokale Variablen und Berechnungen)
• Verbleibender freier Platz im dynamisch allozierten Speicher ("heap")

Fallen die verbleibenden System-Resourcen während des Betriebs unter 10 Prozent, kann davon ausgegangen werden daß im Script noch ein Fehler steckt; z.B. illegale Rekursion, Allozierung von zu vielen Strings oder Arrays, usw.
Die Ursache für einen Mangel an Resourcen kann z.Z. nur im Debugger/Simulator, d.h. im Programmiertool (unter memory usage display) untersucht werden. Die Funktion 'system.resources' funktioniert allerdings auch im Zielsystem (d.h. in der Mikrocontroller-Firmware), und kann ggf. zum Anzeigen einer Warnmeldung, oder zum Absetzen einer Alarm-Meldung per CAN verwendet werden.

system.temp

Liefert die aktuelle Temperatur im Inneren des Gerätes, gemessen in der Nähe des TFT-Displays. Sie können diesen Wert zu Testzwecken in Ihrer Anwendung auf dem Display anzeigen, zum Loggen in eine entsprechend deklarierte Variable umkopieren, etc.
Im Gegensatz zur älteren Display-Interpreter-Funktion 'sys.temp' liefert die Script-Funktion 'system.temp' einen Fliesskomma-Wert, gemessen in °C (Grad Celsius).
Hinweis: Die gleiche Temperatur wird auch für das 'automatische Abschalten bei zu hoher Temperatur' verwendet, wie im gleichnamigen Kapitel im Dokument Nr. 85115 beschrieben.

system.timestamp

Liefert den aktuellen Zählerstand des Zeitmarken-Generators (Zählregister eines Hardware-Timers) als Integer-Wert, gemessen in Timer-Ticks (im Gegensatz zu system.timestamp_sec) . Der gleiche Generator liefert u.A. auch die Zeitmarken für den CAN-Treiber. Daher kann durch Vergleich mit dem Zeitstempel in einem empfangenen CAN-Telegramm ermittelt werden, wie viele "Timer-Takte" seit dem Empfang des Telegramms vergangen sind. Um die Differenz in eine Angabe von Sekunden (oder ggf. Millisekunden) umzurechnen, kann die Differenz durch die Konstante cTimestampFrequency dividiert werden - siehe Beispiel.
In Kombination mit dem Kommando 'wait_ms()' ("Warte für eine bestimmte Anzahl von Millisekunden") kann das Ergebnis auch zur Synchronisation des Scripts mit einem externen Prozess verwendet werden.
Beispiel: Senden einer zeitlich präzise abgepassten 'Antwort' für ein CAN-Telegramm:
display.pause := TRUE; // don't let the display-interpreter interfere now
Tdiff := can_rx_msg.tim - system.timestamp; // timestamp difference between 'now'
                                           // and a certain CAN message reception
Tdiff := (1000*Tdiff)/cTimestampFrequency; // convert to milliseconds
wait_ms(100-Tdiff);    // wait until 100 ms have passed since CAN msg reception
can_transmit;
display.pause := FALSE; // resume normal display operation
Hinweis: Dieses Beispiel ist nicht zu 100 Prozent 'bullet-proof'. Es funktioniert nur, wenn der oben gezeigte Code spätestens 100 Millisekunden nach dem Empfang der zu beantwortenden CAN-Message aufgerufen wird. In seltenen Fällen (gebremster Task-Wechsel durch Display-Update bei sehr komplexer Grafik; oder Script wartet bereits an anderer Stelle) könnte dies fehlschlagen. Um das Risiko einer 'verspäteten' Antwort zu minimieren, kann das Aktualisieren der Anzeige vorübergehend unterbunden werden. Dann (und nur dann) steht die gesamte CPU-Zeit für das Abarbeiten des Scripts zur Verfügung, mit Reaktionszeiten im Bereich weniger Millisekunden.
Trotzdem ist die im Anzeigeterminal integrierte Script-Sprache kein Ersatz für einen 'hart echtzeitfähige' PLC (SPS), obwohl die meisten Terminals über einen schnellen, präemptiven Multitasking-Kernel verfügen.

Die 32-Bit-Zeitstempel werden von einem Hardware-Timer/Counter erzeugt, der beim Einschalten mit dem Zählerstand Null startet. Danach zählt er mit einer Taktfrequenz von cTimestampFrequency aufwärts. Diese Taktfrequenz ist hardwareabhängig; sie liegt i.A. zwischen 30 und 60 kHz. Bei 40 kHz springt läuft der 32-Bit-Wert nach 2^31 / 40000 Hz = 53687 Sekunden, d.h. circa 14 Stunden, von 0x7FFFFFFF (=größte darstellbare POSITIVE Zahl) auf 0x80000000 (=negativste darstellbare Zahl) über.
Trotz Überlauf können (bei der Verwendung von vorzeichenbehafteter 32-Bit-Integer-Arithmetik) aber problemlos Differenzen berechnet werden - selbst wenn der Timer 'zwischendurch' von 0x7FFFFFFF auf 0x80000000 oder von 0xFFFFFFFF auf 0x00000000 übergelaufen ist. Aus dem Grund dürfen Zeitmarken (system.timestamp, can_rx_msg.tim, etc) nicht erst in Sekunden (oder irgendeine andere Einheit) umgerechnet werden, bevor die Differenz gebildet wird ! Berechnen Sie erst die Differenz zwischen zwei Zeitmarken (wie im obigen Beispiel):
Tdiff := can_rx_msg.tim - system.timestamp;
  und rechnen danach die Differenz in die gewünschte Einheit um - hier Millisekunden:
Tdiff := (1000*Tdiff) / cTimestampFrequency; .

Siehe auch: Programmierbare Timer, Timer-Events, CAN.timestamp_offset, StartStopwatch(), ReadStopwatch_ms(),
    Konvertieren von Datum und Uhrzeit .

system.timestamp_sec

Liefert den aktuellen Stand des Zeitmarken-Generators als Fliesskomma-Wert (float oder double), skaliert in Sekunden (dieselbe 'Quelle' wie system.timestamp, Details dort).
Im Gegensatz zu system.unix_time startet der Zeitmarken-Generator beim Einschalten des Gerätes bei Null, und bietet daher (bei der Speicherung als 32-Bit-Fliesskomma-Wert mit 24-Bit-Mantisse) eine bessere Auflösung als die Unix-Zeit:
Nach 24 Stunden Laufzeit muss die 24-Bit-Mantisse den Wert 24*60*60 Sekunden speichern, ein 2^24-stel davon entspricht ungefähr 5 Millisekunden. Ist eine bessere Auflösung erforderlich, dann muss das Ergebnis als double (mit 64 Bit) gespeichert werden.
Die von system.timestamp_sec gelieferte Wert ("Anzahl Sekunden seit Power-On") wird u.A. auch beim Zugriff auf die DAQ-Einheit, und zur Synchronisierung der Anzeige von Y(t)-Diagrammen verwendet.

system.ti_ms

Liefert den aktuellen Stand des Zeitmarken-Generators (Hardware-Timer), skaliert in Millisekunden.
Intern wird der Wert aus der gleichen Quelle wie system.timestamp abgeleitet. Bei der im MKT-View (II,III,IV) verwendeten Timer-Taktfrequenz von 40 kHz läuft der 32-Bit-Timer nach ungefähr 2^32/( 40kHz * 60 * 60 ) = 29.8 Stunden über, was einen "Sprung" im Wert von 'ti_ms' verursacht. Nach einem Überlauf oder nach Power-On startet dieser Timer wieder bei Null (er wird nicht von der batteriegepufferten Uhr beeinflusst).
Im Display-Interpreter steht mit ti_ms eine äquivalente Funktion zur Verfügung.

system.unix_time

Falls das Gerät mit einer batteriegepufferten Echtzeituhr (RTC) ausgestattet ist, kann mit dieser Funktion das aktuelle Datum und Uhrzeit als 'Unix-Zeit' ausgelesen werden.
Die 'Unix-Zeit' (auch 'Unix-Sekunde' genannt) ist wie folgt definiert:
      Die Anzahl von Sekunden, die seit dem 1. Januar 1970 um Mitternacht vergangen sind
        (1970-01-01 00:00:00 UTC)  .
In diesem Zusammenhang: Vorsicht vor dem "Unix Millenium Bug" (Year 2038 Bug), von dem alle Systeme betroffen sein werden, die (wie viele heutige Geräte) eine vorzeichenbehaftete 32-Bit-Integer-Zahl zur Speicherung der 'Unix-Zeit' verwenden ! Seit November 2018 liefert die Script-Funktion system.unix_time das Ergebnis nicht mehr als int, sondern als double mit Nachkomma-Anteil.
Details finden Sie im Beispiel (bzw. Testprogramm) TimeTest.cvt .
Das 'System' (programmierbares Terminal) kümmert sich bezüglich der Uhrzeit nicht um Zeitzonen. Wir empfehlen, die eingebaute Uhr immer in UTC (ehemals "Greenwich Mean Time") laufen zu lassen, und ggf für die *ANZEIGE* eine zur Zeitzone passenden Offset zu addieren. Nur dann kann die Funktion 'system.unix_time' (wie auch system.unix_time_boot, s.U.) wie beabsichtigt eine Zeit in UTC zurückliefern, wie es der Definition der "Unix-Zeit" entspricht.
Siehe auch: time.unix_to_str, Funktionen zum Konvertieren von Datum und Uhrzeit, Modifiziertes Julianisches Datum (MJD),
                  Zeitstempel im Array-Header, Zeitstempel für Y(t)-Diagramme.

system.unix_time_boot

Liefert Datum und Uhrzeit (kombiniert als 'Unix-Zeit'), an dem das System eingeschaltet wurde, und an dem der interne hochauflösende Zeitmarken-Generator (system.timestamp) mit dem Zählerstand "Null" startete.

system.vsup

Liefert die aktuelle Versorgungsspannung des Terminals, gemessen "kurz hinter der Verpolschutzdiode". Der Wert ist daher nicht sehr präzise. Sie können diese Funktion zu Diagnosezwecken einsetzen, wenn das Terminal z.B. aus dem Bordnetz eines KFZ versorgt wird.
Im Gegensatz zur älteren Display-Interpreter-Funktion 'sys.vsup' liefert die Script-Funktion 'system.vsup' einen Fliesskomma-Wert, gemessen in Volt.

system.vcap

Ähnlich wie system.vsup, hier wird allerdings die Spannung an den Pufferkondensatoren in der internen USV (Unterbrechungsfreie Stromversorgung) gemessen. Einheit: Volt. Das Maximum liegt (beim MKT-View II,III,IV) bei knapp unter 5 Volt.
Bei Geräten ohne interne USV liefert diese Funktion den Wert Null.

system.audio_ptt

Aktiviert ein Schaltrelais für die 'Push-To-Talk'-Funktion des Audio-Ausgangs. Nur bei wenigen Geräten vorhanden.

system.counter_mode

Betriebsart des bei manchen ^(*) Geräten implementierten Frequenz- oder Ereigniszählers. Die folgenden Betriebsarten waren zum Zeitpunkt der Erstellung dieser Beschreibung (2017-10-11) implementiert:

• 0 : Zähler aus (passiv). Dies ist der Default-Zustand nach dem Einschalten.
• 1 : Einfacher Zähler für steigende Flanken an Digitaleingang 1
• 2 : Einfacher Zähler für steigende Flanken an Digitaleingang 2
• 3 : Zwei unabhängige Frequenz- oder Ereigniszähler an Digitaleingängen 1 und 2
• 4 : Komplexer Zähler mit Quadratur-Eingang, auch für Inkrementalgeber oder 'Encoder' geeignet.
  Anhand der Phasenlage zwischen Eingang 1 und 2 wird die Drehrichtung erkannt.
  Der Zählerstand wird bei jeder Flanke (steigend oder fallend) an jedem Eingang inkrementiert oder dekrementiert.
  Dies gilt auch für die gemessene Frequenz, die dadurch (z.B. bei "Linksdrehung") negativ werden kann.



• 5 : Vorwärts/Rückwärts-Zähler mit Pulseingang (steigende Flanke) an Digitaleingang 1, Richtungssteuerung an Digitaleingang 2 (LOW=Inkrementieren, HIGH=Dekrementieren).



system.counter_gate_time

Torzeit für Frequenzmessungen mit dem oben beschriebenen 'digitalen Zähler'.
Einheit: Millisekunden. Default: 1000 Millisekunden.

system.counter_frequency[0]

Mit dem oben beschriebenen Zähler gemessene Frequenz in Hertz am ersten Eingang (Array-Index Null). Bedingt durch das Messprinzip kann das Ergebnis auch bei Torzeiten unter 1 Sekunde eine Auflösung von weniger als einem Hertz haben, daher Ergebnis als Fliesskommazahl (float) !

system.counter_frequency[1]

Aktuelle Frequenz am zweiten Eingang. Nur Verfügbar in Betriebsart 3 ('Zwei unabhängige Frequenz- oder Ereigniszähler').

system.counter_value[0]

Aktueller Wert des Impuls- oder Ereigniszählers für den ersten Eingang (Array-Index Null). Im Gegensatz zur Frequenz immer unabhängig von der Torzeit.
Schreib- und lesbar. In einigen Betriebsarten (z.B. Vorwärts/Rückwärtszähler) kann das Ergebnis negativ sein.

system.counter_value[1]

Aktueller Wert des Impuls- oder Ereigniszählers für den zweiten Eingang. Nur Verfügbar in Betriebsart 3 ('Zwei unabhängige Frequenz- oder Ereigniszähler').

---

^(*) Der Frequenz / Ereigniszähler wurde im Oktober 2017 zunächst im MKT-View III / IV implementiert.
    In älteren Geräten (z.B. MKT-View II) ist er nicht verfügbar.
    Angaben zur Eingangsspannung und zur maximal messbaren Frequenz entnehmen Sie bitte dem Datenblatt.
    Typische Werte sind: Vin_low <= 3.0 V, Vin_high >= 6.5 V, f_max = 20 kHz (mit modifiziertem Eingangstiefpaß).
    Auf Wunsch können die Digitaleingänge so modifiziert werden, daß sie für TTL-Pegel (Schwellwert ca. 3 V)
    und für höhere Frequenzen geeignet sind (MKT-View IV ohne Tiefpass: bis zu 200 kHz).
    Bitte beachten: Der Frequenzzähler ist eine der 'erweiterten', freizuschaltenden Script-Funktionen.
Ein Beispiel zum Messen von Frequenzen an den digitalen Eingängen finden Sie in der Applikation programs/script_demos/DigitalInputFrequency.cvt .

---

system.feed_watchdog( < number of milliseconds > )

Dieses Kommando sollte nur im äußersten Notfall verwendet werden, wenn z.B. ein Event-Handler, oder der Aufruf einer Script-Funktion per Backslash-Sequenz im Format-String einer Anzeigezeile, länger als 400 Millisekunden für die Ausführung benötigen könnte. Dies ist glücklicherweise nur sehr selten nötig; eine einfache Zuweisung an ein 'Signal' (welches dann in der Script-Hauptschleife abgefragt werden kann, wo dann die eigentliche Verarbeitung erfolgt) benötigt z.B. deutlich unter einer Millisekunde.
Im weiteren Verlauf sind mit 'Event-Handler' auch die z.B. per Backslash-Sequenz aus dem Display-Interpreter aufgerufenen Funktionen gemeint (siehe z.B. GetText-Beispiel).
Es folgen technische Details, die Sie (als Entwickler) hoffentlich nicht benötigen, da sich in den meisten Fällen langwierige Berechnungen und ähnliches aus den Event-Handlern in die Hauptschleife des Scripts verlagern lassen (in der keine Zeitbeschränkung für Unterprogramme besteht).
Endlosschleifen sind in Event-Handlern (u.Ä., s.O.) tabu, weil das Gerät dann nicht mehr bedienbar, bzw. aus Sicht des Bedieners 'abgestürzt' wäre. Das Laufzeitsystem terminiert die aufgerufene Funktion daher (per 'watchdog'), wenn diese nicht schnell genug 'freiwillig' wieder zum Aufrufer zurückkehrt ! Im normalen Script-Kontext besteht diese Einschränkung nicht, denn dort sorgt das Laufzeitsystem dafür, dass selbst bei einer Endlosschleife in Script (ohne "wait") das Gerät bedienbar bleibt.
Sollte die im Kapitel 'Event-Handling' spezifizierte Zeit für den Event-Handler nicht ausreichen, kann der Watchdog im äußersten Notfall z.B. mit dem Befehl

  system.feed_watchdog(500); // Script-Watchdog für 500 Millisekunden "füttern"

auch im Script nachgeladen werden, - was aber die bereits erwähnten Konsequenzen auf die Bedienbarkeit des Gerätes haben kann, wenn diese Verweildauer im Event-Handler wirklich ausgenutzt wird.

system.reboot

Booted das komplette System (Anzeige-Terminal) neu, inkl. Hardware-Reset. Damit können auch hartnäckige Fehler 'behoben' werden, z.B. ein in den Bus-Off-Zustand geschalteter CAN-Controller.
Dieser Befehl eignet sich auch, um aus der per 'App-Selektor' gestarteten Anwendung wieder in den 'App-Selektor' zurückgeschaltet werden.
Vor dem Aufruf dieses Befehlt sollte Ihr Script alle offenen Dateien schließen.
Andernfalls könnte das System beim Neustart die folgende Warnung anzeigen:
  "System has not been shut down properly - this may damage the memory card".

system.exec( filename )

Lädt die Datei mit dem angegebenen Dateinamen (*.cvt oder *.upt) von der Speicherkarte in den Hauptspeicher, compiliert das darin enthaltene Script neu, und startet die neue Applikation. Die im geräteinternen FLASH-Speicher abgelegte Applikation (z.B. der 'App-Selektor') bleibt dabei erhalten, so dass mit dem Kommando
  system.reboot
nach getaner Arbeit wieder in das im Flash gespeicherte Programm (z.B. den "App-Selektor", s.U.) umgeschaltet werden kann.
Im Simulatorbetrieb (im Programmiertool) ist der system.exec() nur dann aktiv, wenn das laufende Programm seit der letzten Änderung abgespeichert wurde.
Das Nachladen, Kompileren und Starten eines Programms dauert beim MKT-View III (Cortex-M3 mit 96 MHz) circa 2 bis 4 Sekunden, beim MKT-View IV (Cortex-M4F mit 200 MHz) i.a. unter 2 Sekunden.
Ein Beispiel für den Einsatz des Kommandos system.exec finden Sie im 'App-Selektor'.

Screenshot aus dem 'Applikations-Selektor'

Hinweis: Die Funktion system.exec existiert nur in Geräten mit "großem" RAM, z.B. MKT-View III / IV, aber nicht in älteren Geräten wie z.B. MKT-View I / II !

Siehe auch (hilfreich für 'nachgeladene' Scripte): Mit dem Attribut 'noinit' deklarierte Variablen.

system.show_help( filename [, options] )

Lädt die Datei mit dem angegebenen Dateinamen (i.A. *.htm oder *.txt) in den bei manchen Geräten vorhandenen 'Hilfe-Browser'. Dieser wird normalerweise nur für die Anzeige von im Gerät fest eingebauten Hilfeseiten verwendet, kann aber auch von der Applikation verwendet werden, um dem Bediener eigene (selbstgeschriebene) Hilfeseiten anzuzeigen. Diese können in einem HTML-ähnlichen (aber nicht HTML-konformen) Format per Text-Editor entworfen werden, und per File-Transfer-Utility im Onboard-Flash-Speicher des Gerätes abgelegt werden. Details zum Dateiformat finden Sie hier.
Der Parameter 'options' (optionales zweites Funktionsargument) ist für zukünftige Erweiterungen reserviert (z.B. Anzeige des Hilfe-Fensters als Vollbild, usw.). Mit options=0 (default) wird das Hilfefenster in seiner normalen Größe angezeigt.

system.dwKeyMatrix

Liefert den aktuellen Zustand der Tastaturmatrix als 32-bit 'doubleword'. Jede Taste wird durch ein Bit repräsentiert; dadurch sind auch Kombinationen von Tasten möglich, für die kein entsprechender Tastencode definiert ist (vgl. getkey).
Die von system.dwKeyMatrix gelieferte Bitkombination entspricht weitgehend der Display-Interpreter-Funktion km und (bei Geräten mit CANopen V4) Objekt 0x5001:

• Bit 0..7 : Funktionstasten F1 (Bit 0) bis F8 (Bit 7) .
• Bit 8..15 : Cursortasten Links (Bit 8), Rechts(9), Up(10), Down(11);
        ENTER (Bit 12), ESCAPE (Bit 13), erste Shift-Taste (Bit 14), zweite Shift-Taste (Bit 15) .
• Bit 16..23: Numerische Tasten '0' (Bit 16) .. '7' (Bit 23) .
• Bit 24..31: Numerische Tasten '8' (Bit 24) .. '9' (Bit 25),
        "Punkt" (Bit 26), "Plus" bzw. "Plus/Minus" (Bit 27),
        Tabulator-Taste oder 'zwei horizontale Pfeile' (Bit 28),
        Fragezeichen, Help, o.Ä. (Bit 29),
        "A bis Z", "Alpha", o.Ä. Umschaltung numerische / alphanumerische Eingabe : Bit 30,
        "Backspace" oder "spezieller Pfeil nach Links" : Bit 31 .


Zur besseren Lesbarkeit sollten bei der Abfrage der Tastaturmatrix (auch im Event-Handler, s.U.) ausschliesslich die folgenden symbolischen Konstanten verwendet werden:

  kmF1 .. kmF8 : Funktionstasten F1 bis F8
  kmLeft    :  Cursortasten..
  kmRight
  kmUp
  kmDown
  kmEnter   : ENTER-Taste
  kmEscape  : ESCAPE-Taste
  kmShift1  : erste Shift-Taste ("Umschalttaste"?)
  kmShift2  : zweite Shift-Taste ("Umschalttaste"?)
  kmDigit0 .. kmDigit9 : Dezimale Zifferntasten (nur bei manchen Geräten vorhanden)
  kmDot     : decimal separator (dot, sometimes comma)
  kmPlus    : "PLUS" (sometimes labelled "+/-" or "* +")
  kmTab     : TAB key, or "two horizontal arrows"
  kmMode    : Questionmark, HELP, HELP/MODE, or similar labelled key
  kmAtoZ    : key labelled "ABC"/"A"/"Alph" (for TEXT INPUT)
  kmBackspace: Backspace,"special arrow pointing left", or similar labelled key

Um schnell auf Änderungen der Tastaturmatrix zu reagieren (ohne Polling), implementieren Sie einen OnKeyMatrixChange-Handler im Script.
Ein Beispiel finden Sie in der Applikation script_demos/KeyMatrix.cvt .

getkey

Liest den nächsten Tastencode aus dem Tastaturpuffer des Gerätes. Der gleiche Puffer wird auch von der (alten) Interpreterfunktion 'kc' verwendet, was zur Folge hat, daß per 'getkey' aus dem Puffer entfernte Tastencodes auch von der (eventuell kurze Zeit später aufgerufenen) Funktion 'kc' nicht mehr registriert werden können, und umgekehrt !
War der Tastaturpuffer beim Aufruf der Funktion nicht leer, dann liefert getkey einen von Null verschiedenen Wert. Dieser Wert wird vorzugsweise in einer select-case-Liste mit den key-Konstanten verglichen, um z.B. beim Betätigen einer Taste (unabhängig von der aktuellen Display-Seite) eine bestimmte Aktion auszulösen.
Bedenken Sie in diesem Zusammenhang, daß einige Geräte nur "wenige", bzw im Extremfall keine "echten" Tasten enthalten.
Einige MKT-Geräte enthalten nur Funktionstasten (Symbole keyF1 bis keyF3),
andere enthalten nur vier Cursortasten (keyUp, keyDown, keyLeft, keyRight),
oder nur 'Enter' (keyEnter) und 'Escape' (keyEscape).
Beispiele zur Tastaturabfrage per 'getkey' finden Sie in den Beispielprogrammen TScreenTest.cvt und 'QuadBlocks' .
Erweiterte Abfragemöglichkeiten, z.B. um zu erkennen ob und wann eine bestimmte Taste gedrückt und wieder losgelassen wurde, verwenden Sie statt getkey die 'Low-Level'-Event-Handler OnKeyDown und OnKeyUp.
